简易四自由度关节式机械臂结构设计

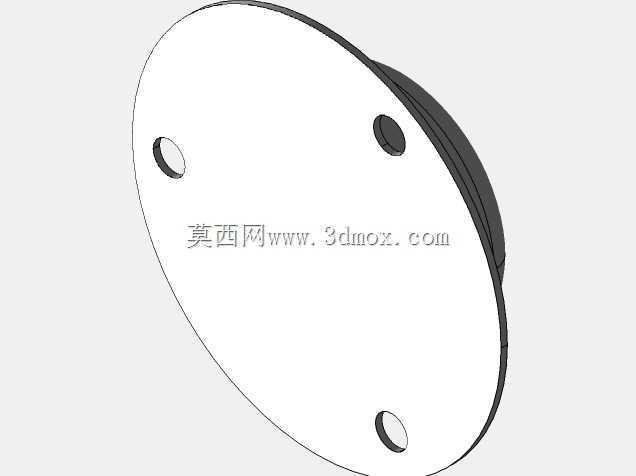

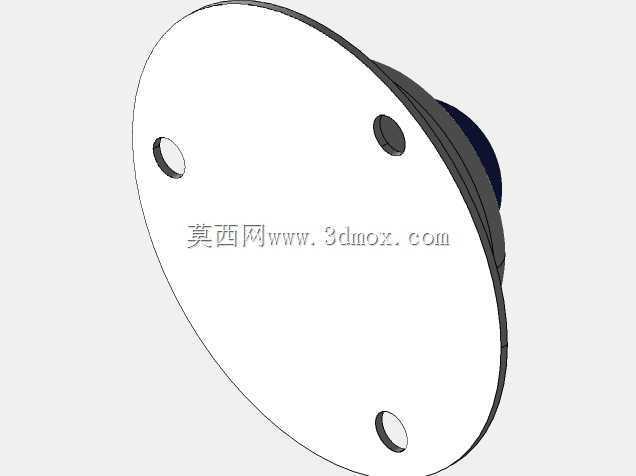

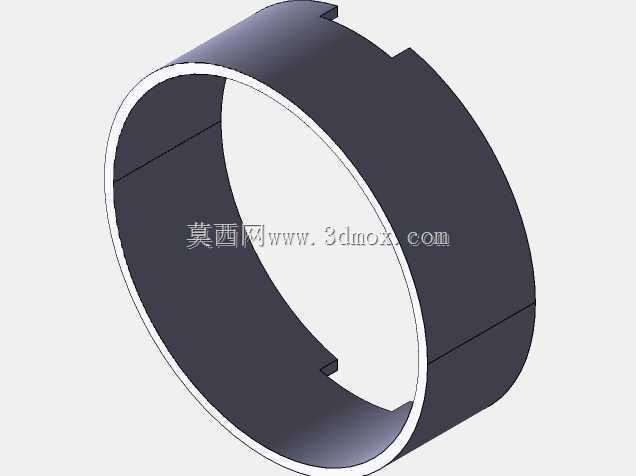

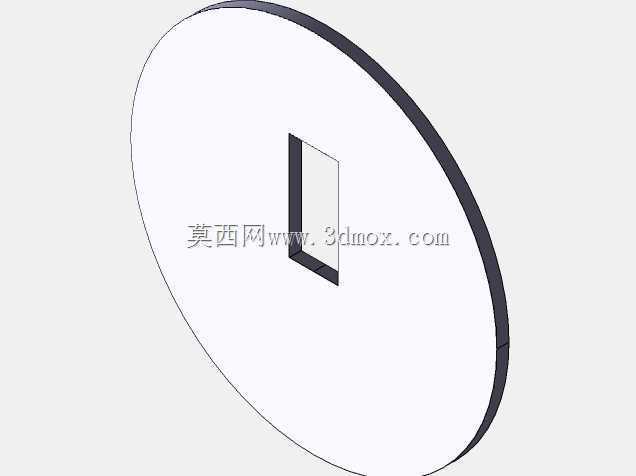

　　这款四自由度机械臂的结构设计，核心面向小型工位的轻载作业场景，常见于教学实训平台搭建、小型工件分拣工位、桌面级自动化上下料单元，也可作为非标自动化设备的末端执行拓展载体，适配小批量多品种的柔性生产需求，相比六轴工业机器人成本更低、结构更简洁，针对负载1kg以内的作业场景完全够用，不会出现性能冗余带来的成本浪费。从结构布局来看，底座采用圆盘式安装结构，三个均匀分布的安装孔可直接通过螺栓固定在工作台面或者型材支架上，安装孔的位置公差控制在0.1mm以内，保证底座安装后不会出现偏载晃动，底座内部预留了舵机走线的空腔，可将第一关节旋转舵机完全内嵌，既减少了外部走线的干涉风险，也能降低第一关节的转动惯量，提升关节响应速度。

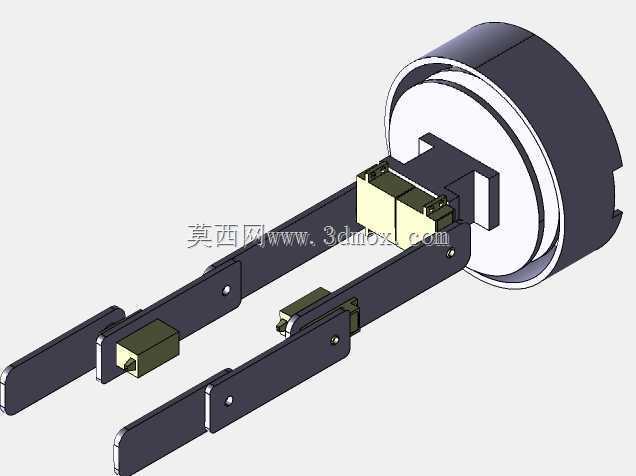

　　设计过程中优先考虑了关节运动的解耦特性，四个自由度分别对应底座水平旋转、大臂俯仰、小臂俯仰、末端执行器旋转，每个关节的运动范围都做了机械限位设计，避免舵机超程转动导致的结构碰撞或者线路拉扯，比如底座旋转关节的限位挡块设置在±170°位置，既覆盖了绝大多数工位的作业半径需求，也不会让关节转到背面拉扯内部线缆。大臂和小臂的结构件采用等强度设计思路，在保证结构刚度的前提下尽可能做了轻量化挖槽处理，避免臂身自重过大导致舵机负载过高，臂身的连接孔位都做了衬套安装位，可加装铜套减少转动副的磨损，延长设备的连续运行寿命，关节处的舵机安装位采用嵌入式定位，舵机输出轴与臂身连接位设计了D型轴配合结构，不需要额外打顶丝就能保证传动无间隙，

　　减少长期运行后的回程误差。末端执行器的安装法兰采用标准接口设计，可适配小型夹爪、吸盘、画笔等不同的执行末端，满足不同场景的作业需求，比如教学场景下可更换夹爪做分拣实训，也可更换吸盘做轻薄工件搬运，甚至可以更换 marker 笔做绘图演示。安装边界方面，底座直径控制在120mm，安装孔中心距为90mm，适配市面上绝大多数桌面级铝型材支架的安装孔位，臂身完全展开后的最大作业半径为320mm，垂直方向的最大作业高度为280mm，完全覆盖桌面工位的常规作业范围，不需要额外拓展安装空间。在实际选型适配时，关节驱动可直接采用MG995这类通用金属齿轮舵机，安装孔位完全匹配，不需要额外做转接件，脚轮可选配在移动实训台的底部，

　　方便整个实训单元在不同教学场地之间转移，不需要反复拆装固定。结构设计时特意规避了复杂的曲面造型，所有结构件都可通过3D打印或者激光切割加工制作，加工门槛低，适合学生实训或者小型自动化团队快速打样验证，零件之间的连接全部采用标准螺栓，没有特殊定制的紧固件，后期维护更换零件的成本极低。关节走线全部采用内部穿线的方式，外部没有裸露的线缆，既避免了运动过程中线缆被臂身剐蹭，也让整体外观更整洁，不会因为线缆杂乱影响作业动作。在运动性能上，四个关节的配合可实现作业范围内任意点位的到达，重复定位精度可控制在0.5mm以内，满足小型工件搬运、分拣、码垛的精度要求，针对电子元器件分拣、小零件装配这类对精度要求不是极高的场景，完全可以替代成本更高的工业机器人，降低整条产线的投入成本。设计过程中也考虑了扩展空间，底座预留了控制板的安装位置，可直接嵌入Arduino或者STM32控制板，不需要额外外置控制箱，进一步缩小整个设备的占用空间，供电线路也可从底座中心的穿线孔引出，避免旋转过程中线路缠绕。
