交流稳压器用U型叉式万向连接构件

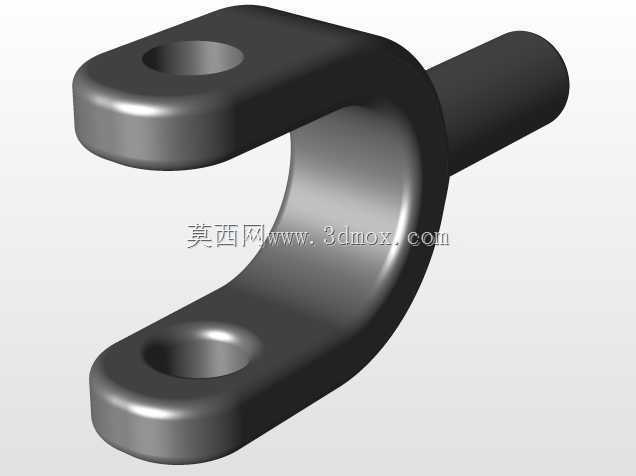

　　在交流稳压器的调压执行机构中，这类U型叉式万向连接构件承担着角度补偿与动力传递的核心作用，区别于常规十字轴万向节的大扭矩传动场景，稳压器内部的传动链路行程小、偏转角度有限，对连接件的铰接间隙、安装同轴度有着更严苛的要求，一旦连接部位旷量过大，会直接导致调压碳刷走位偏差，最终造成输出电压波动超差。从结构功能来看，该构件上端的双叉耳对称开设同轴铰接孔，用于配合销轴与相邻传动杆形成铰接副，能够补偿安装过程中传动链路的同轴度误差，抵消稳压器运行时调压机构往复动作产生的微小角度偏移，避免刚性连接带来的应力集中，下端的圆柱杆段用于插入对应传动套的安装孔内，通过过盈配合或者横向销钉完成周向固定，保证动力传递过程中无相对滑移。设计这类构件时，

　　首先要匹配稳压器内部的安装空间边界，双叉耳的开档尺寸需要严格适配对接接头的厚度，预留0.1-0.2mm的装配间隙，既不能间隙过大导致传动过程中产生冲击异响，也不能间隙过小造成铰接动作卡滞；叉耳上的铰接孔孔径要与选用的销轴直径形成基孔制间隙配合，孔位的同轴度公差需要控制在0.02mm以内，否则会出现销轴装配后别劲、铰接转动阻力过大的问题，长期运行还会造成单侧孔位异常磨损。下端圆柱杆的直径需要匹配传动套的内孔尺寸，插入深度要满足传动扭矩的强度要求，杆部与叉耳衔接的位置做了大圆弧过渡，避免截面突变产生应力集中，因为稳压器调压过程中该位置会持续承受交变弯曲应力，若过渡圆角过小，长期往复动作下容易出现疲劳断裂。从实际应用场景出发，

　　这类万向连接构件除了用在交流稳压器的调压传动机构中，也可适配各类小行程往复传动的轻工设备、低压电器调节机构，相比一体式刚性连接杆，它的角度补偿能力可以大幅降低传动链路的装配精度要求，减少生产过程中的装配调校工时，同时也能抵消设备运行过程中因温度变化、结构件微变形带来的传动卡滞风险。建模过程中需要重点关注几个关键尺寸的校验：首先是双叉耳的对称度，两个耳片相对于下端圆柱杆轴线的对称度公差不能超过0.05mm，否则装配后会出现对接接头偏斜，导致传动过程中侧向力过大；其次是铰接孔的轴线与圆柱杆轴线的垂直度，该公差直接影响铰接转动的灵活性，若垂直度超差，销轴装入后会与孔壁形成单侧接触，转动阻力陡增；另外叉耳的厚度需要根据传递的扭矩做强度校核，

　　通常这类小载荷传动场景下，叉耳的抗剪安全系数取2.5即可满足全生命周期使用要求，不需要额外做加厚处理，避免占用过多安装空间。构件的整体外形做了倒钝处理，所有锐边都倒R0.3的圆角，既避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳强度。在安装边界上，需要注意双叉耳上端的活动空间，要预留足够的偏转余量，保证铰接件在最大设计偏转角度下，不会与周边的稳压器壳体、其他电气元件发生运动干涉，通常在设计时会按照最大偏转角度再加3°的安全余量来校核周边间隙，避免长期运行后因结构件磨损、间隙变大出现运动碰擦。这类构件的选材通常采用优质碳素结构钢，表面做镀锌钝化处理，既能满足传动强度要求，也能适应稳压器内部的温湿度环境，避免长期使用出现锈蚀导致铰接动作失效。
