重载导向轮安装支座结构设计方案

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781290
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案
  • 重载导向轮安装支座结构设计方案

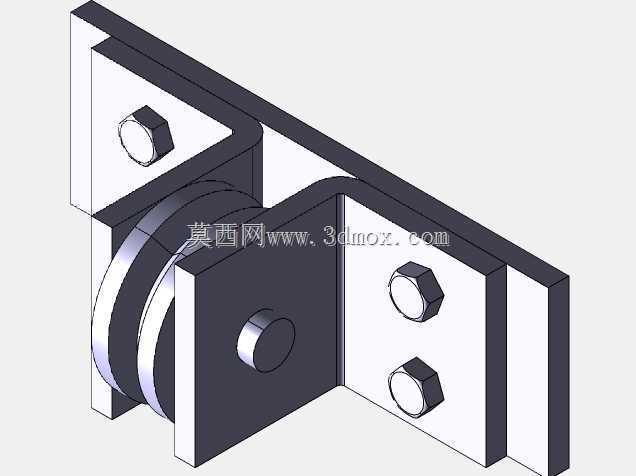

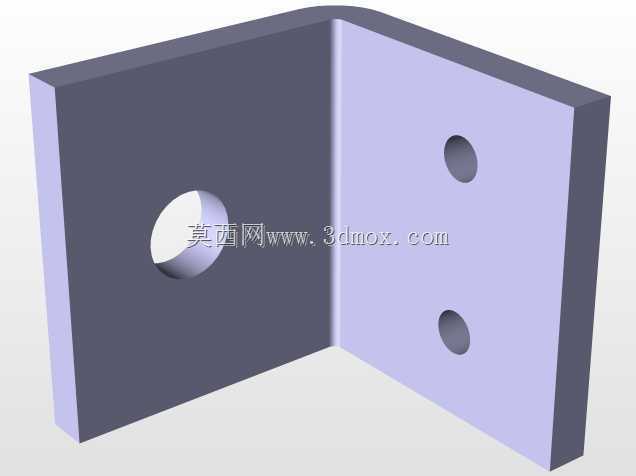

  这套导向轮组件的结构设计,核心面向重载直线导向类工况,常见于仓储物流输送线侧边导向、重型移动设备的轨道行走限位、自动化立库堆垛机的侧向定位场景,区别于普通承重脚轮,该组件的核心作用是抵消设备运行过程中的侧向偏移力,保证行走轨迹严格贴合轨道走向,避免行走轮出现啃轨、偏磨的问题。从结构组成来看,整套组件由L型安装基板、滚轮本体、轮轴、两组六角锁紧螺栓、配套防松垫圈共同构成,L型安装基板采用折弯成型的钢板结构,两个互相垂直的安装面分别承担不同的连接功能:垂直于滚轮轴线的立面用于固定轮轴,为滚轮提供旋转支撑的基准面,平行于滚轮端面的侧立面则用于将整个组件固定在设备机架上,两个安装面之间的折弯圆角做了应力释放处理,

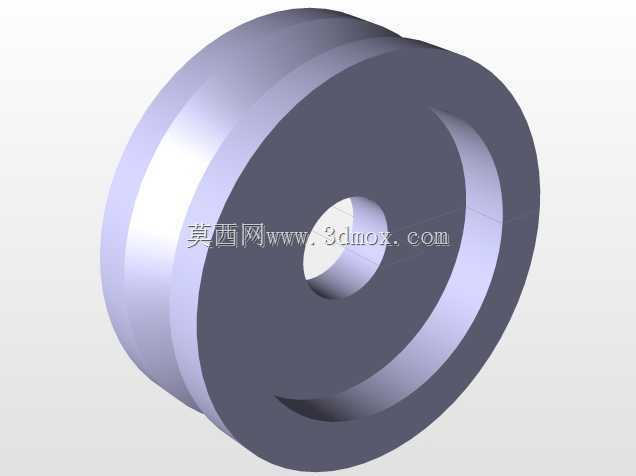

  避免长期受侧向冲击时折弯位置出现应力集中开裂的问题。滚轮部分采用带圆弧过渡的轮缘设计,轮面与轨道接触的位置做了微凸弧面处理,这种设计可以抵消一部分安装面的平面度误差,当轨道存在轻微的直线度偏差时,滚轮依然可以保持顺畅滚动,不会出现卡滞、别劲的情况;轮体与轮轴之间预留了标准的轴承安装位,建模时已经预留了轴承外圈的配合公差,装配时可以直接压入标准深沟球轴承,无需额外加工修配。安装边界方面,整套组件的安装孔位采用对称式布局,两个六角螺栓的孔间距按照常用型材的安装孔距做了匹配设计,既可以直接安装在方管焊接的机架上,也可以配合T型螺栓固定在工业铝型材框架上,安装面的厚度经过受力校核,能够承受单轮1500N的侧向冲击载荷,

  不会出现安装面变形导致滚轮偏斜的问题。设计过程中特意将轮轴的固定方式设计为轴端卡簧加台阶轴定位,相比传统的螺栓压紧轮轴结构,这种结构的同轴度更好,滚轮旋转时的径向跳动量可以控制在0.1mm以内,高速运行时不会出现明显的振动和噪音;锁紧螺栓配套的防松垫圈采用双叠自锁结构,即使设备长期在振动工况下运行,也不会出现螺栓松动导致组件移位的问题。从实际应用的适配性来看,该组件可以根据使用场景的载荷需求调整滚轮的材质,比如在无尘车间使用时可以更换为聚氨酯包胶滚轮,降低运行噪音同时避免刮伤轨道表面;在高温、重载的冶金车间场景下,可以更换为全钢淬火滚轮,提升轮面的耐磨性能,整套结构的安装尺寸保持通用化,更换滚轮时无需改动安装基板的孔位,

  大幅降低后期维护的替换成本。建模过程中所有配合面都按照机械设计公差标准做了间隙预留,比如螺栓安装孔比螺栓公称直径大1mm,抵消安装时的孔位偏差,轮轴与安装孔的配合采用过渡配合,既保证轮轴不会出现转动松脱,也方便后期拆卸维护;滚轮两侧与安装基板之间预留了0.5mm的轴向间隙,避免加工误差导致滚轮被两侧基板夹住无法转动。另外在L型基板的折弯边缘做了倒角处理,去除锐边毛刺,避免装配过程中划伤操作人员,也减少应力集中的风险。整套结构没有多余的复杂零件,所有零件都可以采用常规的机加工和钣金工艺完成加工,不需要开模定制,小批量制作时的成本较低,适合非标自动化设备设计时直接选型调用,也可以作为标准件模块纳入企业的三维标准件库,缩短同类项目的设计周期。
