跑车轻量化多辐条铝合金轮圈结构设计

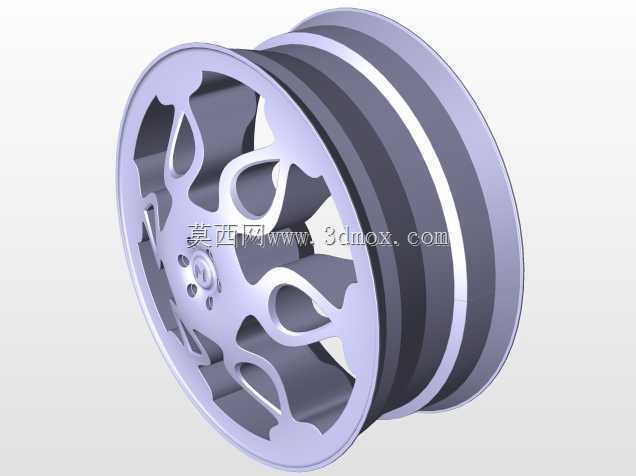

　　跑车轮圈作为车辆行走系统的核心承载部件，直接关联整车操控表现、簧下质量控制与行驶安全冗余，在民用性能车、赛道改装车领域都有极高的设计精度要求。这款轮圈采用多辐条镂空式结构设计，首先从受力逻辑出发，轮辐的曲面走向完全匹配整车行驶过程中的载荷传递路径：车辆直线加速时，扭矩从轮毂安装面沿轮辐向轮辋均匀分散，急减速时制动力的反向载荷同样能通过辐条的变截面结构快速卸力，过弯时侧向载荷会让轮辐承受交变弯曲应力，这款设计的辐条根部做了加厚圆弧过渡，避免应力集中导致的疲劳开裂，同时辐条向轮辋延伸的位置做了渐变减薄处理，在保证结构强度的前提下尽可能削减非必要的材料堆积。

　　从安装边界来看，这款轮圈的中心安装面设置了5个螺栓定位孔，孔位的节圆直径匹配主流性能跑车的轮毂安装规格，中心定位孔的公差带严格按照过渡配合设计，保证轮圈装车后与半轴法兰的同轴度，避免高速行驶时出现轮端抖动。轮辋部分采用深槽式结构，符合无内胎轮胎的装配要求，轮缘的凸起高度满足轮胎在低胎压激烈驾驶时的防脱圈需求，轮辋内部的气门嘴安装位预留了标准尺寸的通孔，位置避开轮辐的受力区域，不会对整体结构强度造成影响。

　　设计过程中优先考虑了簧下质量的控制，轮辐的镂空造型并非单纯追求外观效果，每一处镂空的轮廓都经过受力拓扑优化，去除的都是低应力区域的多余材料，相比同尺寸同载荷等级的传统实心辐条轮圈，重量能降低15%左右，簧下质量的降低能直接减少悬架的往复运动惯性，让减震器的响应速度更快，过颠簸路面时轮胎的贴地性更好，同时也能降低传动系统的转动惯量，提升加速与制动的响应效率。

　　在实际应用场景中，这款轮圈既可以适配民用改装跑车的日常街道行驶，也能满足赛道日的激烈驾驶需求：轮辋的宽度匹配大扁平比性能轮胎的安装要求，轮辐的散热间隙能在连续刹车时为刹车卡钳与刹车盘提供足够的通风空间，避免制动系统热衰减；轮圈的表面曲面过渡顺滑，没有突兀的直角结构，一方面能减少行驶过程中的风阻紊流，另一方面也能降低日常使用中磕碰掉漆的概率，圆弧过渡的表面在受到轻微剐蹭时不会出现应力裂纹。

　　从装配兼容性角度考虑，轮圈的偏距设计预留了足够的刹车卡钳避让空间，即使改装大尺寸多活塞刹车卡钳，也不会出现轮辐与卡钳干涉的问题，轮辋的内侧轮廓做了动平衡配重块的安装预留位，保证装车后动平衡校正的便利性，不需要额外粘贴外置配重块影响外观。整个轮圈的壁厚分布经过反复校核，轮辋与轮辐的连接位置采用一体化的铸造/锻造过渡结构，没有拼接焊缝，避免了连接位置的强度薄弱点，在承受路面冲击载荷时，力的传递更加顺畅，不会出现局部应力突变导致的轮圈变形。

　　日常使用中，这款轮圈的辐条造型也兼顾了清洁便利性，镂空的间隙足够容纳清洁工具深入，不会出现狭小缝隙难以清理刹车粉的问题，轮缘的加厚设计也能在路边停车时减少路肩对轮圈的磕碰损伤，轻微的剐蹭只会损伤轮缘表面，不会波及轮辐的核心受力结构。针对赛道使用场景，轮圈的材料分布充分考虑了连续过弯时的侧向载荷冲击，每根轮辐的抗弯曲刚度都经过仿真验证，在1.5G侧向加速度的工况下，轮辐的变形量控制在安全阈值以内，不会因为变形导致轮胎脱圈或者轮圈开裂。
