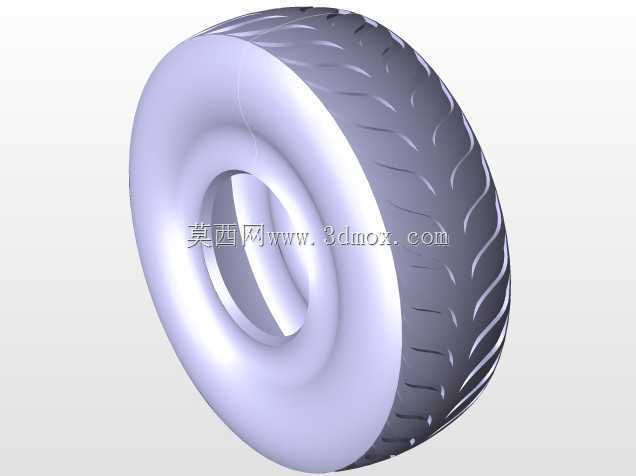

带仿生排水花纹的乘用车辆橡胶轮胎结构

　　在整车行走系统的匹配设计中，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定车辆行驶的抓地性能、滤震表现与行驶安全冗余。这款橡胶轮胎的建模过程完全围绕实车装配的边界条件展开，首先从安装匹配维度看，轮辋配合的胎圈位置做了等直径的圆弧过渡设计，胎圈内侧的贴合面严格按照标准轮辋的座圈倾角做曲面拟合，装配时可保证胎圈与轮辋的紧密压合，避免高速行驶过程中出现胎圈脱开、慢漏气的问题，适配常规乘用车辆的钢制或铝合金轮辋安装尺寸，安装时无需额外修改轮辋的配合面结构。从功能特性层面拆解，胎面部分的花纹设计采用了变节距的仿生排水沟槽布局，主排水沟槽沿轮胎周向呈连续的弧形走向，沟槽深度按照常规乘用轮胎的磨损余量做等深设计，

　　横向的辅助切槽与主沟槽呈一定角度交错排布，这种结构一方面可以在湿滑路面行驶时快速将胎面与路面之间的积水从沟槽两端排出，打破胎面水膜的形成条件，提升雨天行驶的抓地力，另一方面变节距的花纹块排布可以打乱轮胎滚动时的花纹敲击频率，有效降低行驶过程中的胎噪传递，提升座舱内的静谧性。胎侧部分做了渐变厚度的曲面设计，靠近胎圈的位置厚度更大，可抵御路边石剐蹭带来的结构损伤，靠近胎面的胎侧位置做了适度的薄化处理，可在行驶过程中过滤路面传来的小幅颠簸，提升乘坐的舒适性，同时胎侧的曲面弧度经过反复调整，保证轮胎在额定载荷下的形变量处于合理区间，避免过度形变导致的胎面异常磨损。在实际的工程应用场景中，这类轮胎结构可用于常规家用乘用车辆的前轮或后轮装配，

　　既适配铺装城市路面的日常通勤场景，也可应对轻度非铺装路面的行驶需求，建模时胎体的内部轮廓按照子午线轮胎的帘布层排布逻辑做了曲面预留，后续如果需要做有限元受力分析，可直接基于现有模型拆分帘布层、带束层、胎面胶等不同结构层，快速完成胎压加载、地面接触应力分析、侧偏刚度仿真等一系列工程验证工作。从设计思路的落地来看，整个建模过程没有做多余的装饰性结构，所有曲面特征都服务于实际功能：胎面花纹块的边缘做了微小的倒角处理，对应实际轮胎生产中的模具脱模需求，避免硫化成型时出现胶料缺角的问题；胎圈位置的凸起加强筋结构，对应实际生产中的胎圈钢丝圈排布位置，可提升胎圈的整体刚性，保证轮胎充气后胎圈不会出现过度扩张；轮胎的整体断面宽度、

　　扁平比都按照常规家用车的常用参数做匹配，安装后不会与车辆的翼子板、悬架摆臂等周边部件产生运动干涉，转向过程中轮胎的最大摆动角度范围内，与轮拱内衬的安全间隙满足整车设计的规范要求。很多初级建模人员在做轮胎模型时往往只关注胎面花纹的外观效果，忽略了胎侧与胎圈的配合精度，实际上在整车装配的校核环节，胎圈与轮辋的配合尺寸、轮胎满载时的最大外径、转向时的轮胎扫掠空间，才是结构设计阶段需要重点确认的核心参数，这款模型在构建时就把这些工程边界条件融入到曲面参数中，不管是用于整车装配的干涉校核，还是用于轮胎结构的性能仿真，都可以直接调用，不需要再做额外的结构修正。另外胎面的花纹沟槽宽度也做了工程化的匹配，不会出现沟槽过宽导致胎面刚性不足、或者沟槽过窄导致夹石子难以排出的问题，花纹块的接地面积经过合理分配，保证轮胎在直行、制动、转向等不同工况下，接地压力分布尽量均匀，避免出现偏磨、胎面中间过度磨损等问题，延长轮胎的实际使用寿命。
