FSAE方程式赛车专用转向方向盘结构

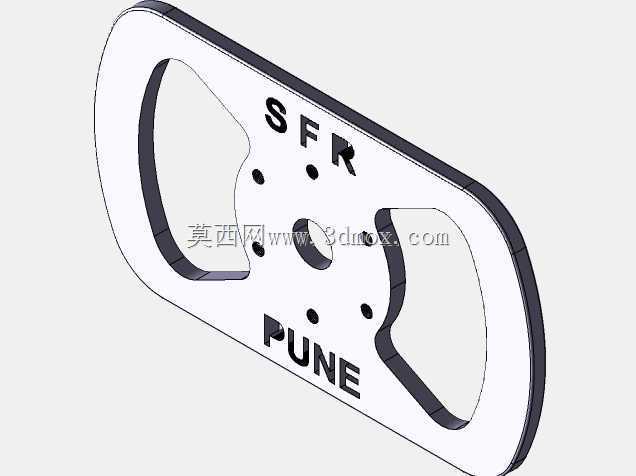

　　这款转向操控部件专为大学生方程式赛车赛事场景开发，适配单座轻量化方程式赛车的驾驶舱布局，核心作用是传递驾驶员转向输入，联动转向机实现前轮转角的精准控制，满足赛事工况下高频、大角度转向的操控需求。从实际装车边界来看，部件整体采用扁平式轮廓设计，整体厚度控制在12mm区间，外轮廓最大横向宽度为280mm，纵向高度为160mm，适配FSAE赛车驾驶舱内狭窄的腿部活动空间，避免大角度打方向时与驾驶员腿部、驾驶舱防滚架结构产生干涉，安装位预留的四个定位孔呈中心对称分布，孔位间距匹配标准赛车转向快拆基座的安装尺寸，可直接适配市面主流的方程式赛车转向快拆机构，无需额外做转接支架设计，降低装车适配的加工成本。

　　设计阶段优先考虑了赛事场景下的人机工程需求，左右两侧的握持区域做了内凹式的轮廓处理，握持边缘做了R3的圆角过渡，避免长时间佩戴赛车手套操控时产生硌手的问题，握持区域的宽度设置为32mm，匹配成年男性手掌自然握持的宽度区间，大角度转向时手掌可以完全贴合部件边缘，不会出现打滑脱手的情况。部件中心区域预留的中心孔位用于走线，可将方向盘上的功能按键线束、快拆机构的信号线路从中心孔穿过，连接至驾驶舱内的整车线束，避免转向过程中线束出现拉扯、磨损的问题。部件表面的字符标识采用凹刻工艺处理，不会因为长时间握持摩擦出现标识脱落的问题，同时凹刻区域也可以增加手掌与部件表面的摩擦力，提升操控时的握持稳定性。从结构强度角度考虑，

　　部件采用一体式板材切割成型工艺，整体无拼接焊缝，避免焊接区域出现应力集中的问题，在转向受力最大的握持区域与中心安装区域之间，通过加宽的连接筋做结构补强，经过有限元仿真验证，在单侧施加150N的瞬时转向力时，部件最大形变量小于0.2mm，完全满足赛事工况下的强度需求，同时整体重量控制在280g以内，有效降低转向系统的转动惯量，提升转向响应的灵敏度。实际装车测试过程中，该部件可以支持左右各135度的最大转向角度，转向过程中部件边缘与驾驶舱仪表台、安全带卡扣的最小安全间隙为15mm，不会出现运动干涉，握持区域的重心与转向中心完全重合，高速行驶时不会出现方向盘跑偏的问题。针对赛事中可能出现的紧急碰撞工况，部件的边缘全部做了钝边处理，

　　没有尖锐凸起，碰撞时不会对驾驶员造成二次伤害，符合FSAE赛事的安全规则要求。在安装适配性上，该部件除了适配标准快拆基座外，也可以通过更换转接衬套适配不同规格的转向柱连接结构，满足不同车队的定制化改装需求，部件表面可根据车队需求做阳极氧化、包覆防滑面料等二次处理，不会破坏原有结构的强度与安装精度。
