民用大涵道比涡轮风扇发动机结构

　　在民用干线客机、大型军用运输机的动力系统选型中，大涵道比涡轮风扇发动机是当前的绝对主流方案，本次呈现的三维结构完整还原了该类动力装置的核心装配关系与运动逻辑，可直接用于结构原理教学、装配工艺验证、运动仿真分析等场景。从实际工程落地的角度看，这类动力装置的核心设计目标是在高亚音速巡航工况下，兼顾大推力输出、低燃油消耗率、长服役寿命与高运行可靠性，所有结构细节的设计都围绕这几个核心目标展开。

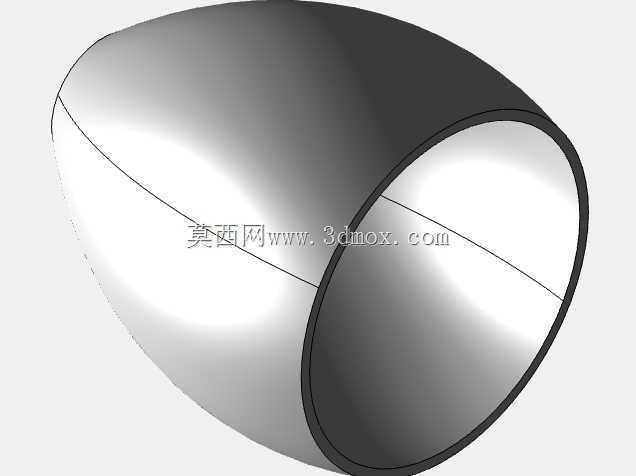

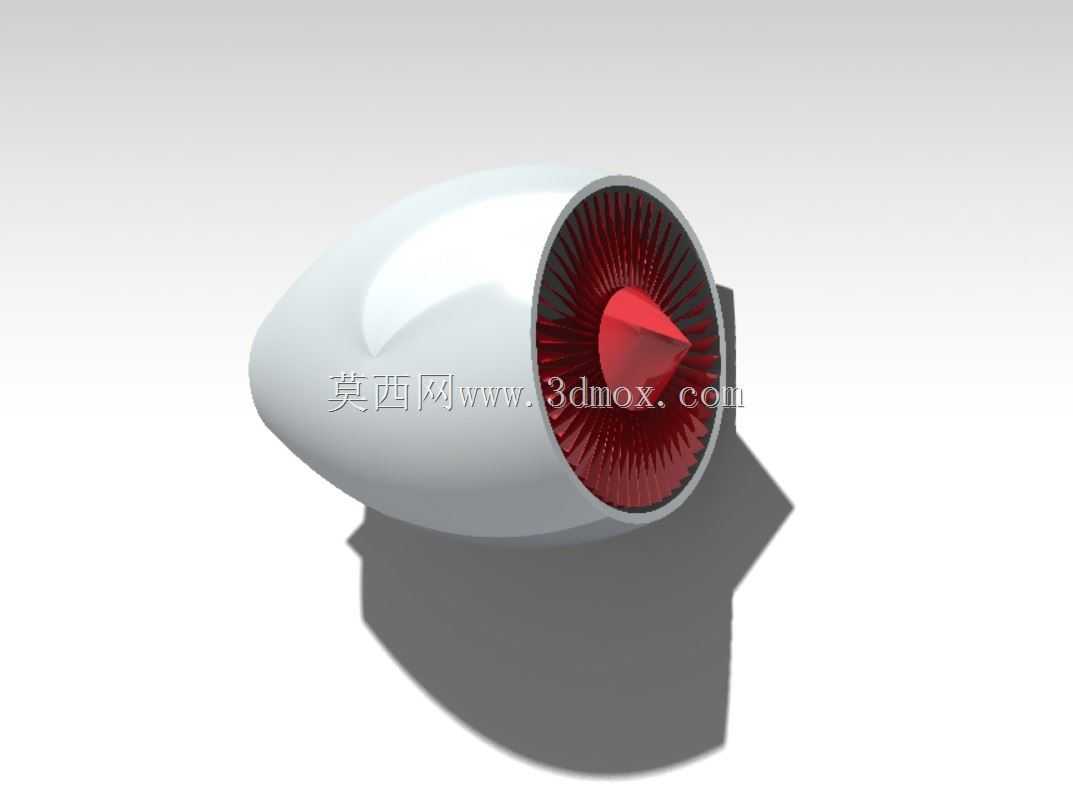

　　先从外形与安装边界说起，该结构还原的是窄体干线客机常用的10-15吨级推力涡扇发动机，进气道唇口采用椭圆修形的钝头设计，避免大迎角飞行时进气道内壁发生气流分离，保证压气机进口流场均匀；整个动力段的最大径向尺寸出现在风扇机匣位置，对应实际装机时的短舱最大外径，安装节分别布置在风扇机匣后侧与涡轮机匣上侧，分别传递轴向推力与径向、侧向载荷，安装接口的位置精度直接决定了发动机挂装后的振动水平，建模时严格对齐了实际安装节的孔位坐标与贴合面角度，避免装机时出现干涉。

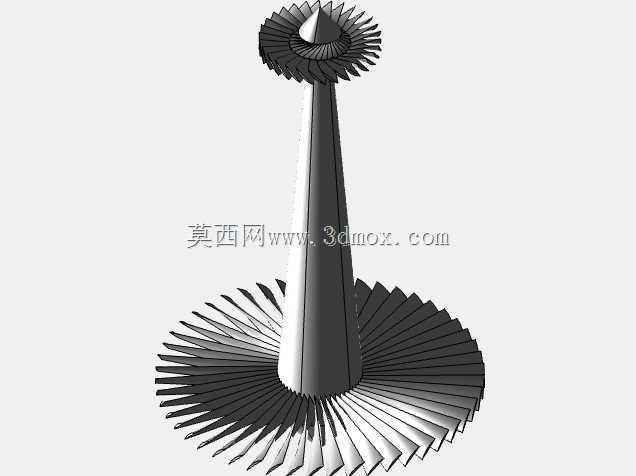

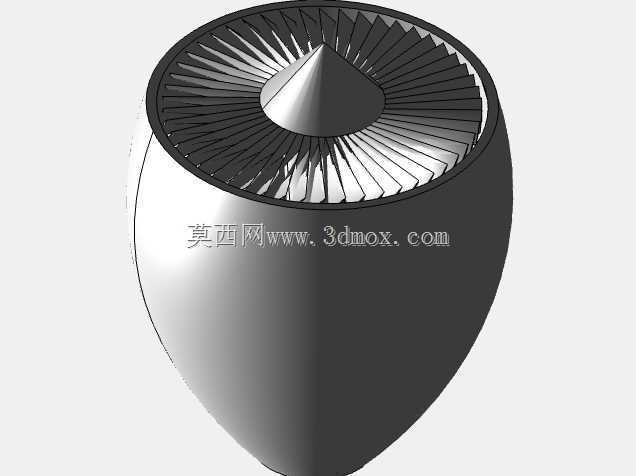

　　核心结构的设计逻辑上，最前端的大直径单级风扇是大涵道比发动机的核心特征，风扇叶片采用宽弦设计，叶尖带叶冠结构，既可以提升叶片的抗外物损伤能力，又能减少叶尖间隙漏气损失，提升风扇效率；建模时还原了叶片的扭向设计，从叶根到叶顶的安装角逐渐减小，适配不同半径处的圆周速度差异，保证整个叶高范围内的气流攻角都处于高效区间。风扇出口的气流分为两路，外侧80%以上的气流通过外涵道直接向后喷出，提供70%以上的巡航推力，内侧气流进入核心机，依次经过低压压气机、高压压气机逐级增压，进入燃烧室与航空煤油混合燃烧，生成的高温高压燃气先后驱动高压涡轮、低压涡轮，其中高压涡轮通过同轴传动轴带动高压压气机转动，低压涡轮通过长轴穿过高压轴内孔带动前端风扇转动，完成整个工作循环。

　　从装配与运动仿真的角度看，建模时严格区分了静子件与转子件的边界，静子部分包括进气道机匣、外涵道壳体、压气机静子叶片、燃烧室机匣、涡轮导向器、尾喷管等部件，所有静子件之间采用止口定位+螺栓连接的方式，保证同轴度；转子部分包括风扇盘、压气机转子盘、涡轮盘、传动轴等部件，转子件之间采用圆弧端齿定心+大扭矩螺栓拉紧，保证高速旋转时的连接刚度与动平衡精度。运动仿真时可直观看到双转子的差速转动特性，高压转子转速高于低压转子，符合实际发动机的运行规律，同时可以模拟可调静子叶片的转动逻辑，观察不同工况下压气机的气流匹配状态。

　　在工程应用层面，这类三维结构可用于航空类院校的发动机结构教学，帮助学员直观理解双转子涡扇发动机的气流路径与功率传递逻辑；也可用于航空维修单位的装配培训，模拟发动机单元体的拆装顺序，明确每个连接螺栓的拧紧力矩要求与安装顺序，避免实际装配时出现转子刮碰、密封件失效等问题；还可用于飞行器总体设计阶段的短舱外形匹配，根据发动机的外廓尺寸调整短舱的整流外形，优化短舱与机翼、吊挂之间的干扰阻力，提升整机的巡航效率。建模过程中对所有转动副的配合间隙都做了还原，包括轴承的游隙、叶尖与机匣的最小间隙、转子与静子之间的封严间隙，这些间隙参数直接决定了发动机的运行效率与安全性，间隙过大会导致漏气损失增加、效率下降，间隙过小则会在热态工况下出现转子与静子刮碰，引发严重的运行故障。
