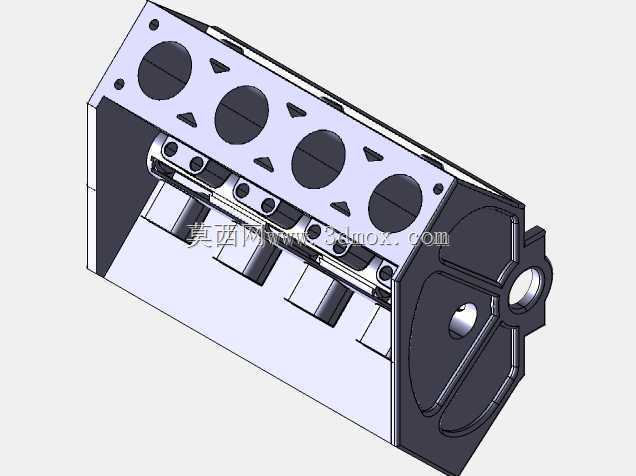

直列四缸发动机气缸体结构设计

　　在车用内燃机的整机结构中，气缸体是承担全部核心功能的基础承载构件，所有曲柄连杆机构、配气机构、冷却润滑回路、附件安装接口都要依托缸体的结构精度实现稳定运行，其设计合理性直接决定整机的NVH表现、可靠性与使用寿命。日常做整机方案匹配时，首先要明确缸体的安装边界，这款直列四缸缸体的缸心距按照主流乘用车1.6-2.0L排量区间的通用设计标准设定，既保证相邻缸筒之间有足够的壁厚布置冷却水套，又不会过度增加整机的横向尺寸，能够适配前置前驱、前置后驱等不同布局的乘用车动力舱安装要求，缸体顶面的平面度公差控制在0.05mm以内，保证与气缸盖结合时的密封可靠性，避免出现燃气冲缸、冷却液渗漏等常见故障。从功能特性来看，这款缸体采用整体式龙门结构设计，

　　相比平分式曲轴箱结构，曲轴主轴承座的刚度提升40%以上，能够承受高转速工况下曲轴往复运动产生的交变冲击载荷，主轴承孔采用同轴度分级加工工艺，各档轴承孔的同轴度公差控制在0.02mm范围内，保证曲轴运转时的摩擦阻力处于合理区间，降低整机的机械损耗。缸体内部集成了完整的冷却水道回路，进水口布置在缸体侧面的水泵安装位置，水流从各缸筒周围的水套均匀流过，带走燃烧室传递到缸壁的热量，最后从缸体顶面的出水孔进入气缸盖，冷却燃烧室与排气道区域，水套的壁厚按照3.5mm的均匀壁厚设计，避免出现局部壁厚突变导致的铸造缺陷，同时在水套内部布置了导流筋，引导水流优先冷却缸筒上部的高温区域，减少缸筒的热变形量，降低活塞环的磨损速率。润滑系统的主油道采用贯穿式设计，布置在缸体侧面的加强筋位置，从机油泵输出的压力机油通过主油道分配到各档主轴承、凸轮轴轴承、活塞冷却喷嘴位置，主油道的直径按照机油流量要求设定为12mm，各分支油道的孔径根据对应润滑点的需油量做差异化设计，保证高转速工况下各摩擦副都能获得足够的机油压力，活塞冷却喷嘴的安装位置经过反复校核，喷嘴喷出的机油能够精准对准活塞内腔的冷却油腔，有效降低活塞顶部的工作温度，避免活塞出现热疲劳开裂。在设计思路上，这款缸体充分考虑了铸造与加工的工艺可行性，所有拔模角度按照1.5°设定，避免铸造时出现粘砂、脱模困难等问题，加工面的余量按照3mm均匀预留，减少精加工的切削量，降低加工成本。

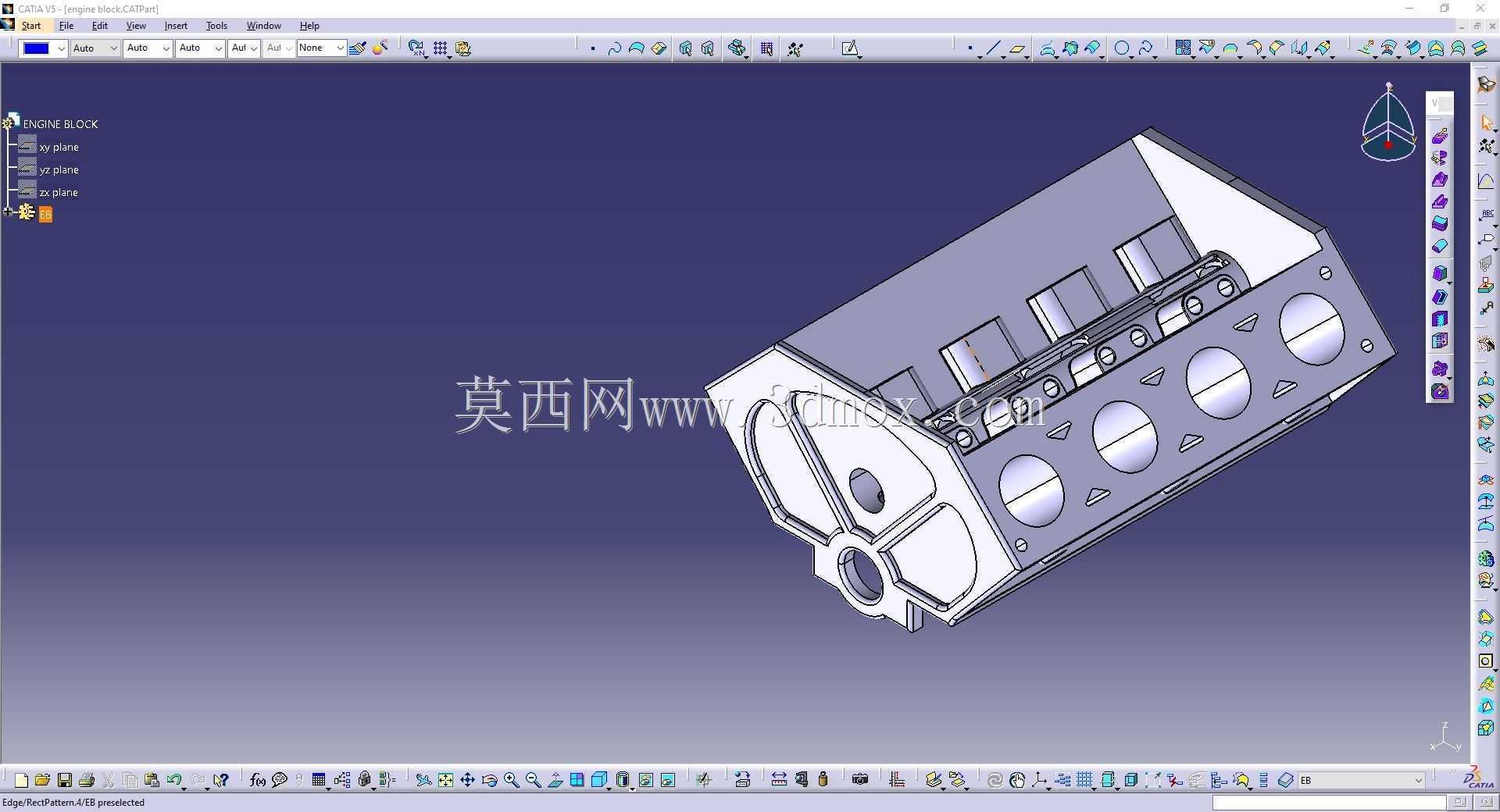

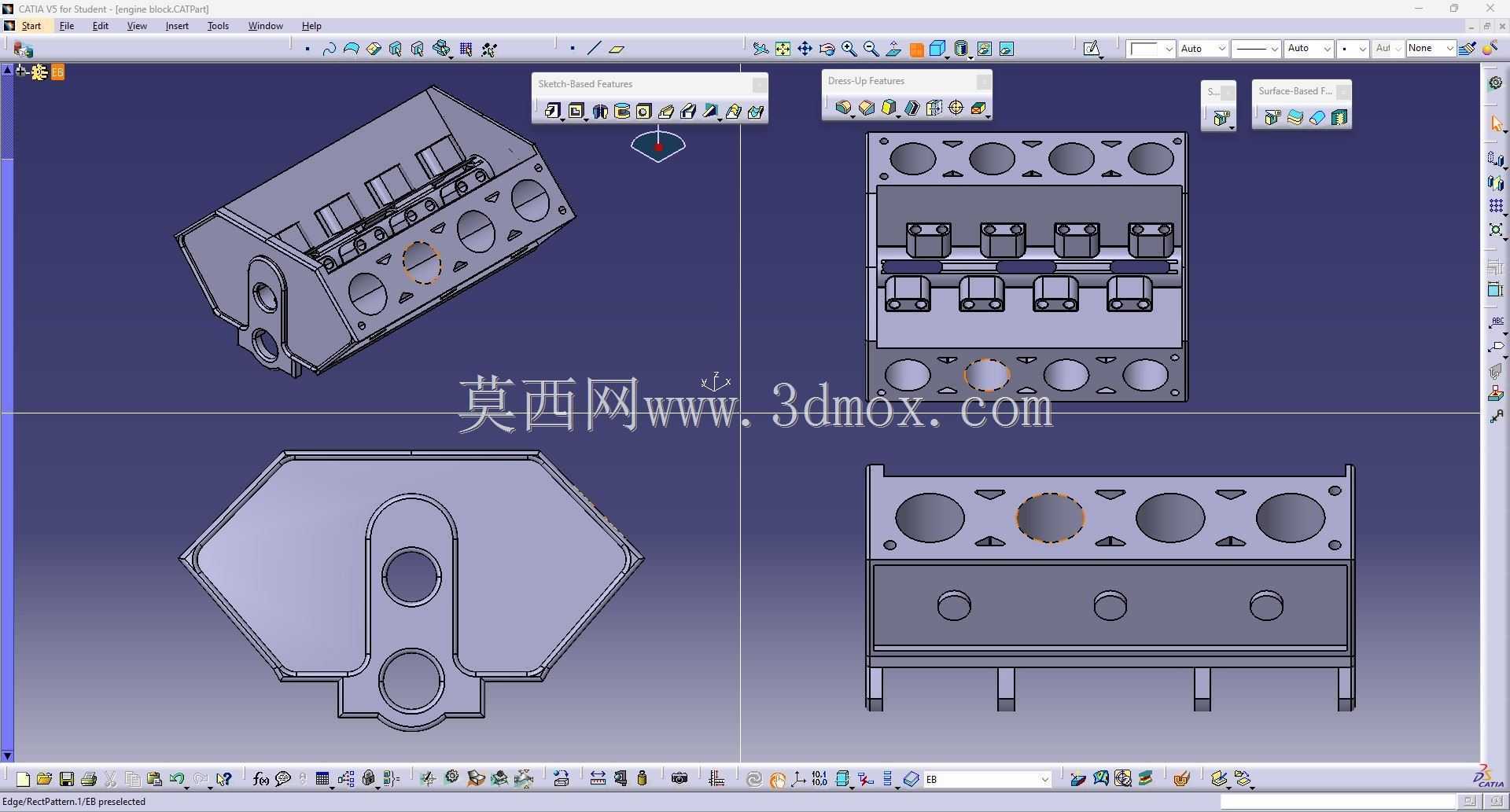

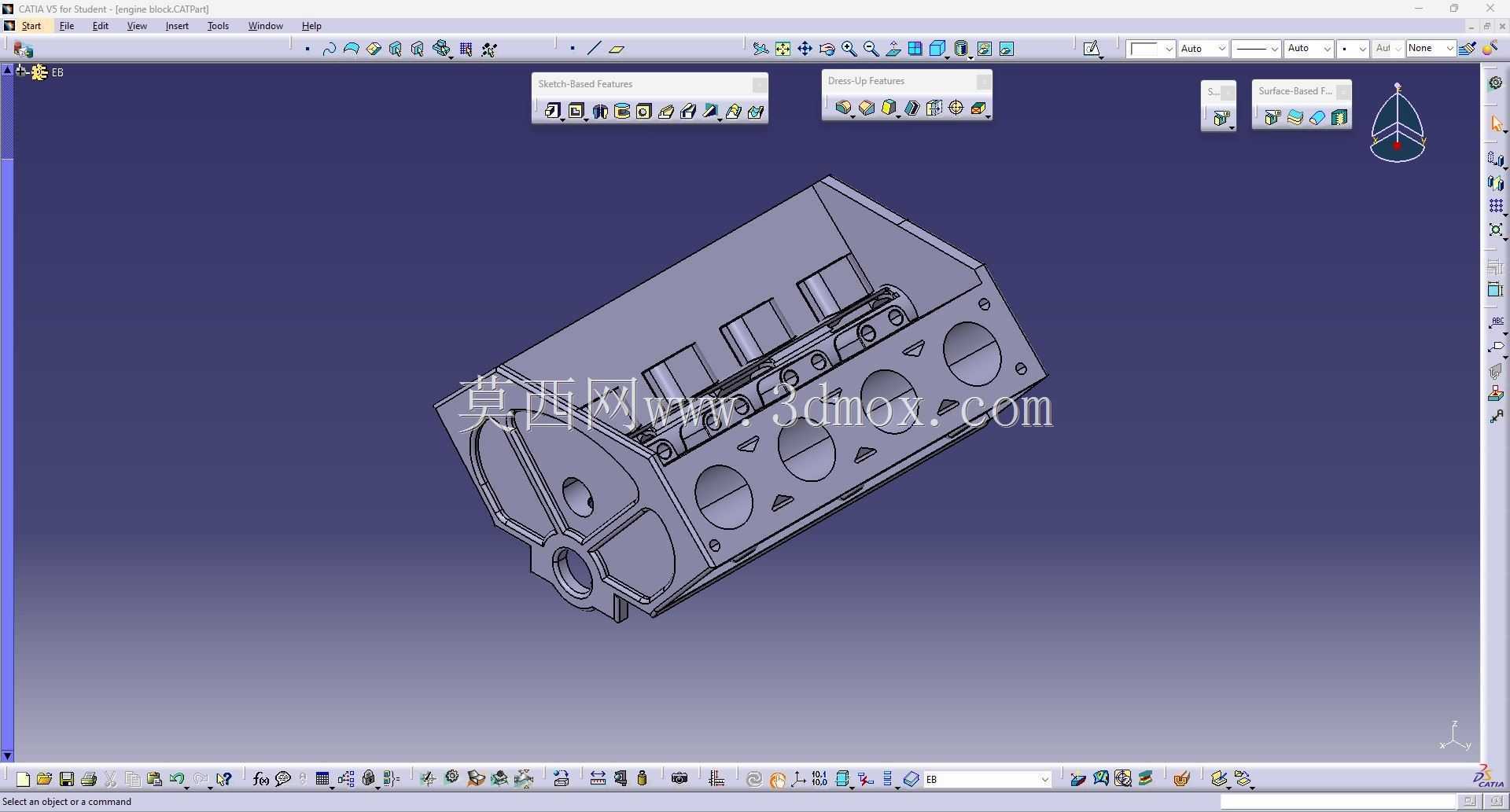

　　缸体外部的附件安装接口全部按照通用配套标准设计，发电机、起动机、空调压缩机、转向助力泵等附件的安装凸台位置与连接孔位，都能适配主流乘用车的附件配套体系，减少整机配套时的改造成本。缸体裙部设计了加强筋结构，从主轴承座位置延伸到缸体侧壁，有效提升缸体的整体弯曲刚度与扭转刚度，降低整机运转时的结构振动，减少噪声传递。在实际应用场景中，这类缸体不仅可以用于传统燃油乘用车的动力总成，经过小幅的接口调整后，也能用于增程式电动车的增程器动力单元，或者小型非道路移动机械的动力配套，其结构刚度与尺寸边界能够覆盖70-120kW功率区间的动力输出要求。做三维建模过程中，需要重点关注各安装孔位的位置度公差，尤其是主轴承孔、气缸筒、

　　缸盖螺栓孔这些关键特征的位置精度，直接影响后续整机装配的可行性，同时要注意壁厚的均匀性，避免出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的铸件缩松缺陷。另外，缸体上的各类密封面的粗糙度要求也需要在建模时明确标注，比如与油底壳结合的底面、与正时链罩结合的前端面、与变速箱结合的后端面，这些位置的密封性能直接影响整机的机油渗漏风险，需要保证平面度与粗糙度满足密封件的压缩要求。在做结构校核时，需要通过有限元分析模拟最大爆发压力工况下的缸体应力分布，对应力集中的位置做圆角过渡优化，避免出现应力集中导致的缸体开裂问题，尤其是主轴承座与缸筒连接的位置、缸盖螺栓孔周围的区域，都是应力集中的高发区域，需要通过局部加强筋或者增加壁厚的方式提升结构强度。
