带安装座剖视结构压缩弹簧组件

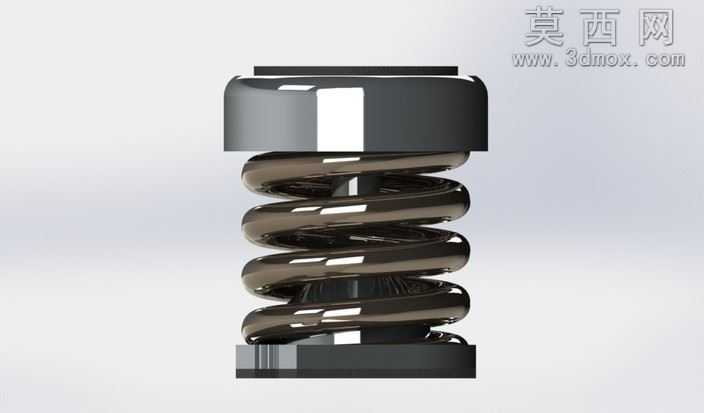

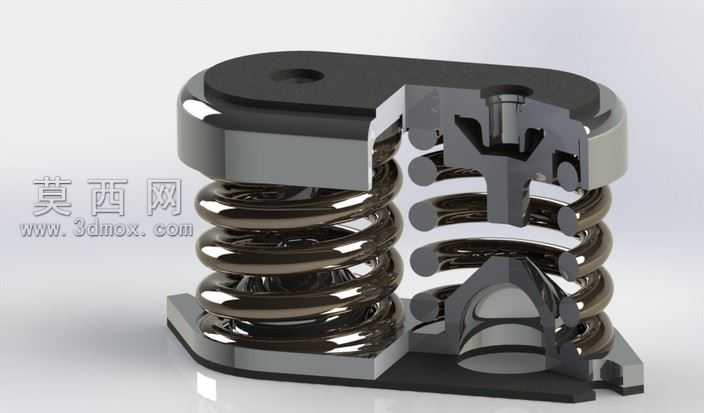

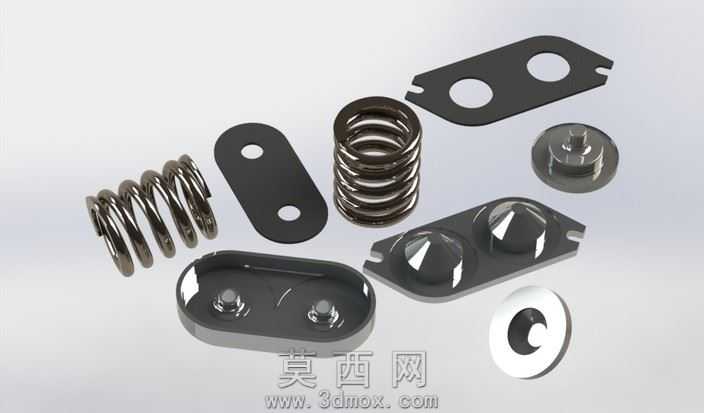

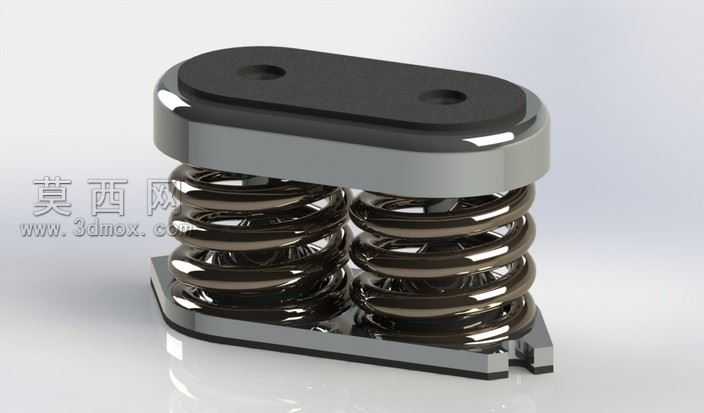

本作品为带上下安装座的压缩弹簧组件三维建模成果，建模过程中先对弹簧的基础参数进行严谨设定，依据14X81X132的规格确定弹簧丝直径、有效圈数、中径尺寸，采用螺旋扫描特征生成弹簧主体螺旋结构，再对弹簧两端的磨平端进行特征切除处理，保证弹簧端面与安装座的贴合精度。上下安装座采用实体拉伸、切除特征完成主体结构建模，针对剖视展示的内部定位结构，通过布尔运算完成内部卡合槽、定位柱的细节制作，确保弹簧与安装座的装配限位关系准确，避免弹簧工作过程中出现偏移滑脱问题。渲染阶段为弹簧主体赋予抛光金属材质，调整材质的反射率、粗糙度参数还原弹簧钢的金属光泽与表面质感，为上下安装座赋予哑光硬质合金材质，通过材质差异区分不同部件的功能属性，同时采用半剖的展示方式，将内部的定位配合结构完整呈现，清晰展示弹簧与安装座的装配逻辑。设计过程中充分考虑压缩弹簧的实际工作场景，上下安装座预留的安装孔位符合通用装配标准，内部的导向结构能够在弹簧受压形变时提供稳定的导向作用，避免弹簧出现侧向弯曲失稳的问题，整体结构紧凑，各部件的配合公差经过合理设定，既保证弹簧的弹性伸缩行程满足使用需求，也确保整体组件的结构强度符合工况要求，建模过程中对所有圆角、倒角细节都进行了精细化处理，避免应力集中问题，还原了真实工业五金零件的工艺细节。
