手动家用绞肉机内部结构三维设计

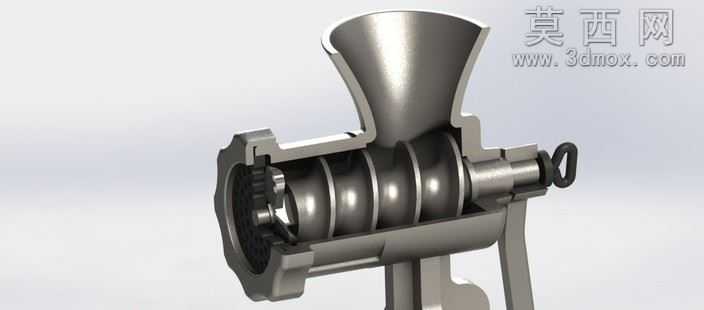

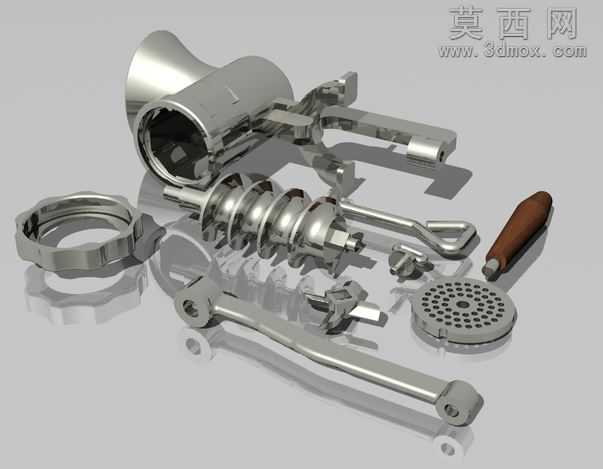

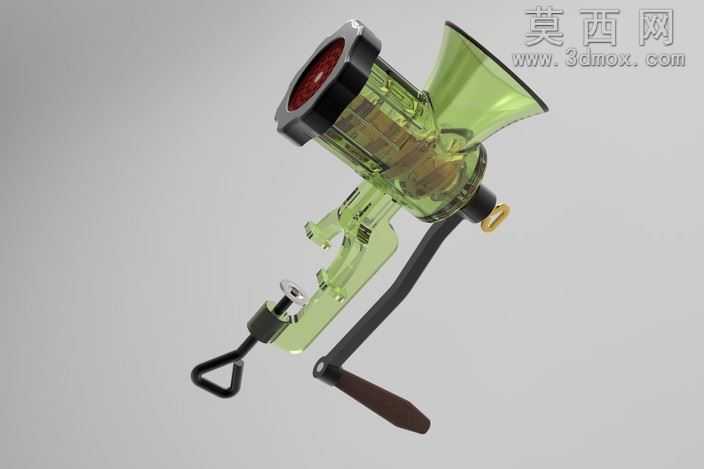

本作品为手动家用绞肉机的三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，完整还原了传统手动绞肉机的内部传动与工作结构。建模过程中首先对绞肉机的各组成部件进行拆分建模，依次完成顶部广口进料斗、中部螺旋输送腔体、内部变螺距输送绞龙、前端出肉孔板与旋转切刀、尾部手摇驱动轴与防滑摇柄、底部固定夹持支架等独立零件的绘制，每个零件均严格按照实际家用绞肉机的尺寸比例进行参数设定，保证各部件装配间隙符合实际生产装配要求。在装配阶段通过同轴、重合、间隙配合等约束关系完成整机组装，同时通过剖面视图的呈现方式，清晰展示了绞肉机内部螺旋绞龙与腔体内壁的配合关系、绞龙末端与切刀、孔板的传动连接结构，直观呈现食材从进料斗投入后，经螺旋绞龙向前推送、挤压，最终被旋转切刀切碎后从孔板挤出的完整工作路径。材质渲染阶段，针对绞肉机的金属材质特性，为机身主体、绞龙、切刀等金属部件赋予了哑光不锈钢材质，调整材质的反射度、粗糙度参数还原金属磨砂质感，对摇柄的防滑握持部分赋予深色防滑塑胶材质，对固定支架部分做了铸铁质感的材质处理，渲染过程中采用柔和的侧方打光，突出金属部件的轮廓层次与内部结构的明暗关系，让剖面展示的内部结构清晰可辨。设计过程中充分考虑手动绞肉机的实际使用逻辑，对螺旋绞龙的螺距变化做了针对性设计，进料段螺距较大便于食材落入输送，靠近出肉端螺距逐渐缩小实现食材的挤压推送，同时对腔体与绞龙的配合间隙做了合理控制，避免食材卡滞的同时保证推送效率，尾部的驱动轴与绞龙采用一体式传动结构，减少传动损耗，底部的夹持支架设计了锁紧结构，保证使用时机身的稳定性。整体模型结构完整，装配关系准确，既可以作为厨具产品结构设计的参考案例，也可用于机械结构教学中螺旋输送机构的演示素材，清晰展现了手动食品加工器具的经典机械结构设计逻辑。
