手推式街道清扫机械扫帚结构设计

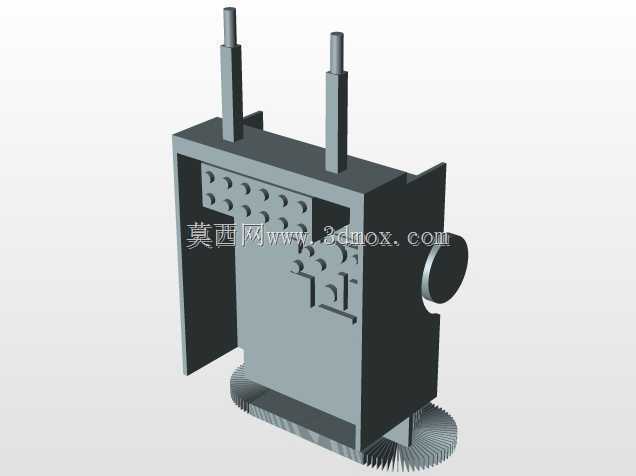

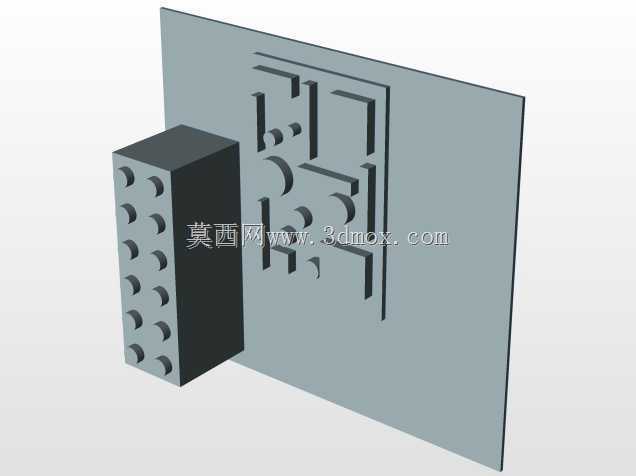

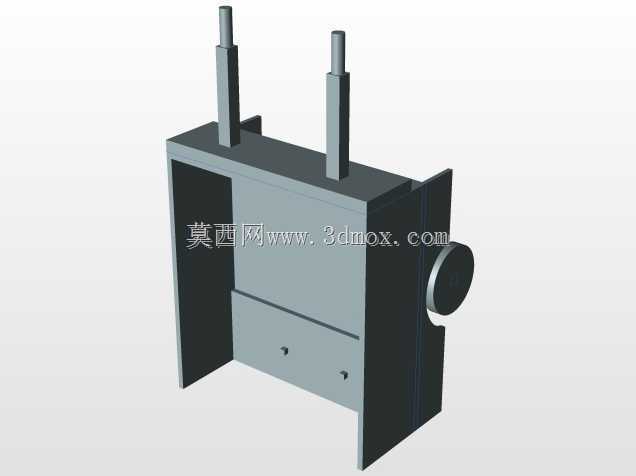

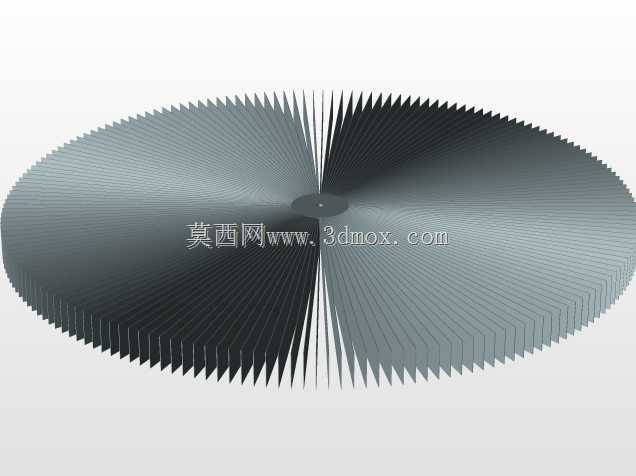

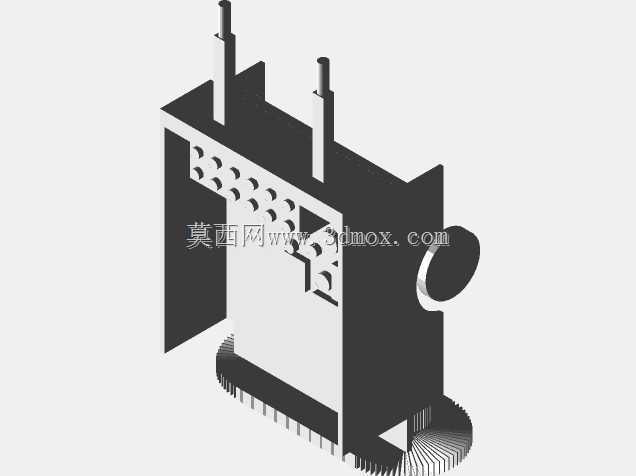

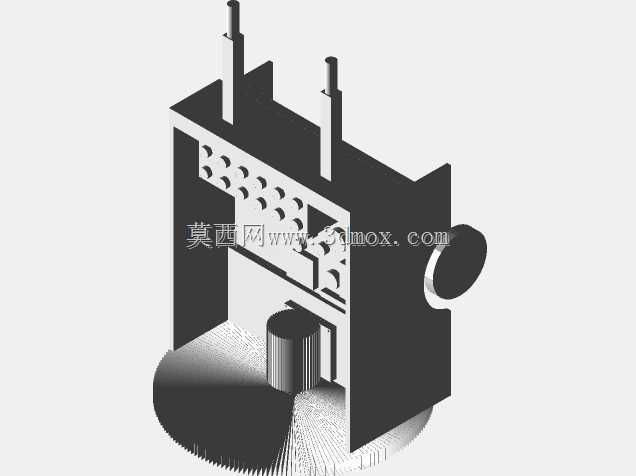

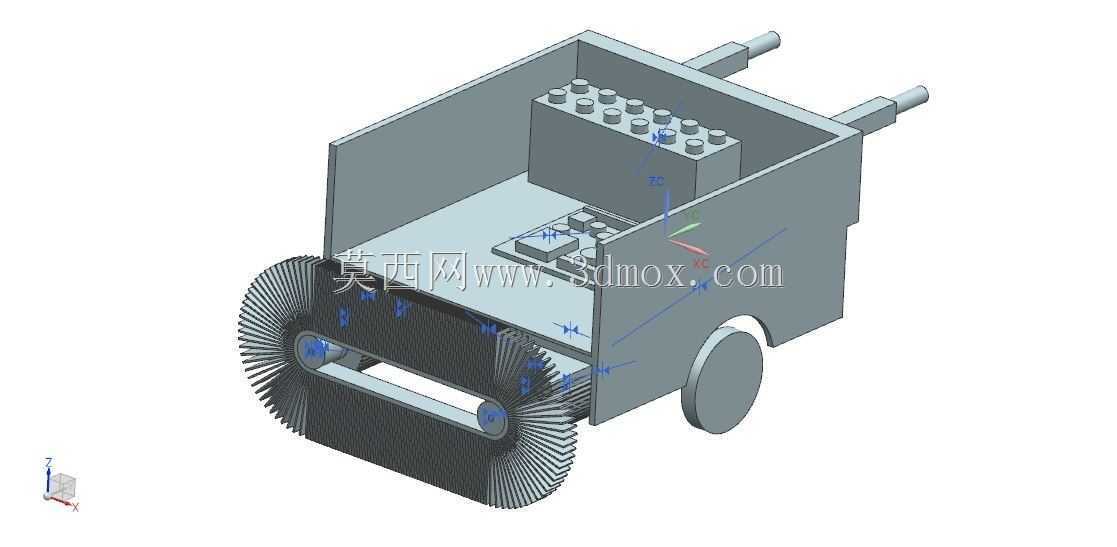

　　这款手推式街道清洁机具的三维结构，核心围绕背街小巷、人行道、园区步道等大型清扫车辆无法覆盖的狭窄作业场景设计，区别于大型驾驶式扫路车的宽幅作业逻辑，整机采用窄机身布局，推行宽度控制在750mm以内，能够顺利通过住宅小区单元门通道、步行街商铺间隙、公园游步道等狭窄区域，填补大型环卫设备的作业盲区。从结构组成来看，整机分为承载箱体、清扫滚刷组件、行走轮组、推行扶手四个核心模块，承载箱体采用上敞口式设计，前部预留滚刷安装槽位，箱体内部设置可拆卸式垃圾收纳仓，仓体与箱体侧壁采用间隙配合，作业完成后可直接抽出倾倒收集的杂物，无需翻转整机，降低操作人员的劳动强度。清扫执行部分采用双盘刷加中部滚刷的组合布局，前部两侧的盘刷向外倾斜8度安装，

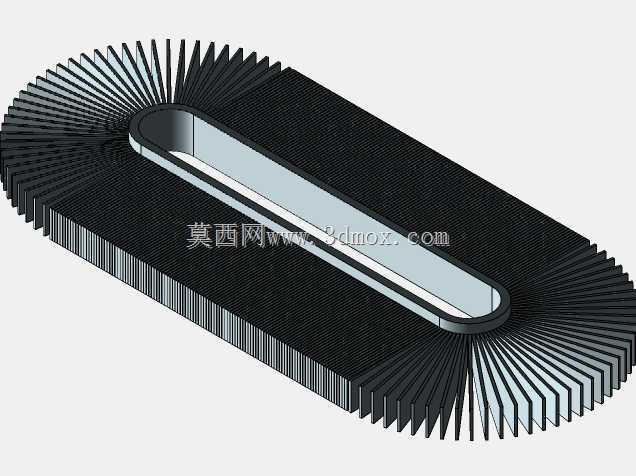

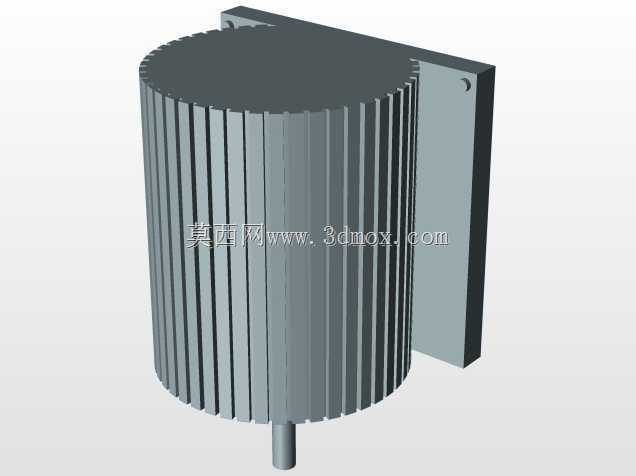

　　作业时能够将路缘石边角、地砖缝隙处的积尘、落叶、细碎垃圾向中部聚拢，中部的圆柱滚刷采用螺旋排布的刷毛结构，刷丝与地面接触压力通过上部的调节螺栓控制，可根据路面平整度、垃圾类型调整压入量，避免刷丝过度磨损或是清扫不彻底的问题，滚刷转动方向与行走轮前进方向匹配，能够将聚拢的垃圾向上抛送至后方的收纳仓内，无需额外设置负压吸尘结构，依靠机械抛送完成垃圾收集，整机无复杂动力元件，纯机械传动结构通过行走轮的转动同步驱动刷组运转，推行时行走轮通过链传动将动力传递至滚刷主轴，再通过同步带带动两侧盘刷转动，传动比经过匹配计算，正常成年人推行速度下，刷组转速能够达到180rpm，满足日常路面清扫的线速度要求，不会出现转速过低漏扫、

　　转速过高带起扬尘的问题。行走轮组采用一大两小的布局，后部为两个直径200mm的实心橡胶轮，作为主要承载轮，前部靠近刷组位置设置一个直径100mm的万向支撑轮，能够灵活调整推行方向，转弯半径控制在400mm以内，在狭窄区域转向无需反复挪移。推行扶手采用双杆式结构，从箱体后部向上倾斜延伸，扶手高度设置在900mm，符合成年人站立推行的人机工程学尺寸，扶手端部设置防滑橡胶套，长时间握持推行不易产生疲劳。整机的安装边界经过校核，所有运动部件均设置在箱体轮廓内部，刷组最外侧不超出箱体侧边10mm，推行过程中不会刮蹭路缘石或是周边障碍物，刷组与箱体连接位置设置可拆卸式挡板，能够阻挡清扫过程中飞溅的杂物，避免弄脏操作人员衣物。

　　设计过程中针对不同路面的适配性做了结构冗余，滚刷主轴的安装位预留了15mm的上下调节行程，可更换不同材质的刷丝，比如在铺装路面使用尼龙刷丝，在粗糙水泥路面使用掺加磨料的耐磨刷丝，在落叶较多的秋季可更换长鬃毛刷丝提升聚拢效果；箱体底部设置可调节的支撑脚，停机放置时能够稳定支撑，不会出现前倾歪倒的情况。整个结构没有复杂的电控、液压元件，所有零部件均采用常见的型材、标准件加工，生产制造成本低，后期维护仅需定期更换磨损的刷丝，日常使用无需专业维保人员，适合街道保洁、物业园区、校园厂区等场景的日常保洁作业，相比传统的人工扫帚清扫，作业效率能够提升3倍以上，清扫过程中垃圾直接收集到仓内，不会出现人工清扫时扫起扬尘、垃圾遗漏的问题。
