小型轮式装载作业机械三维结构设计

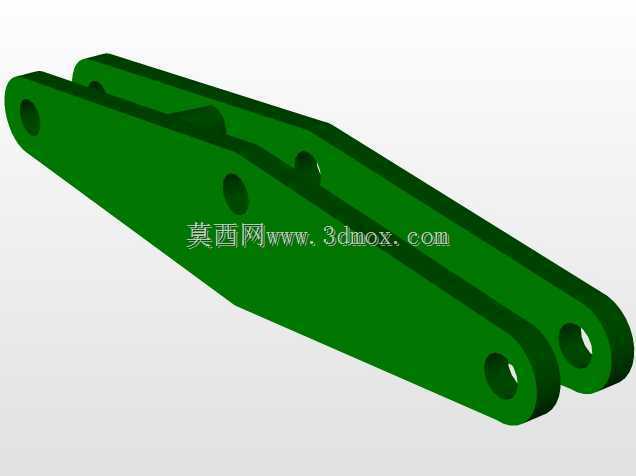

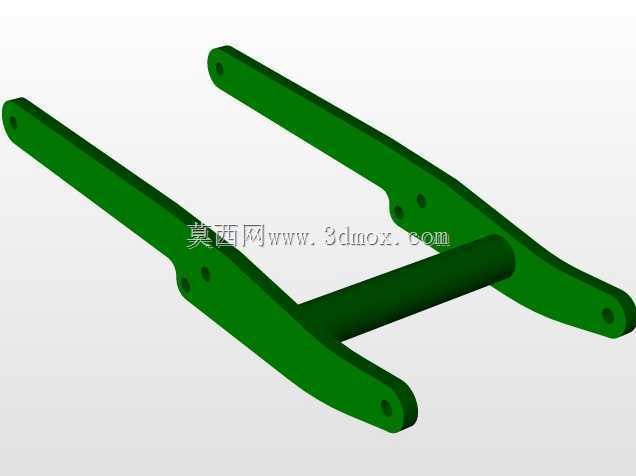

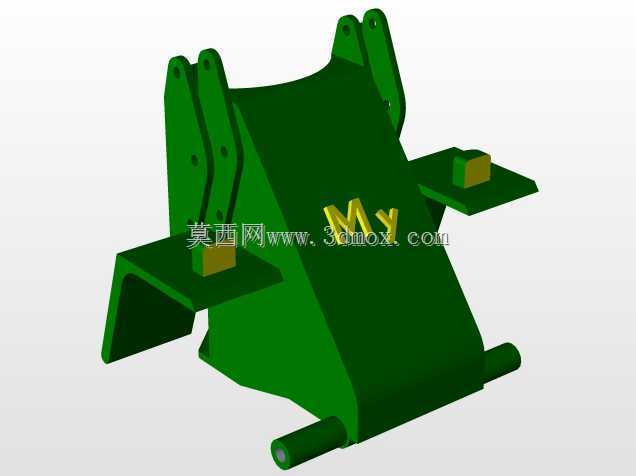

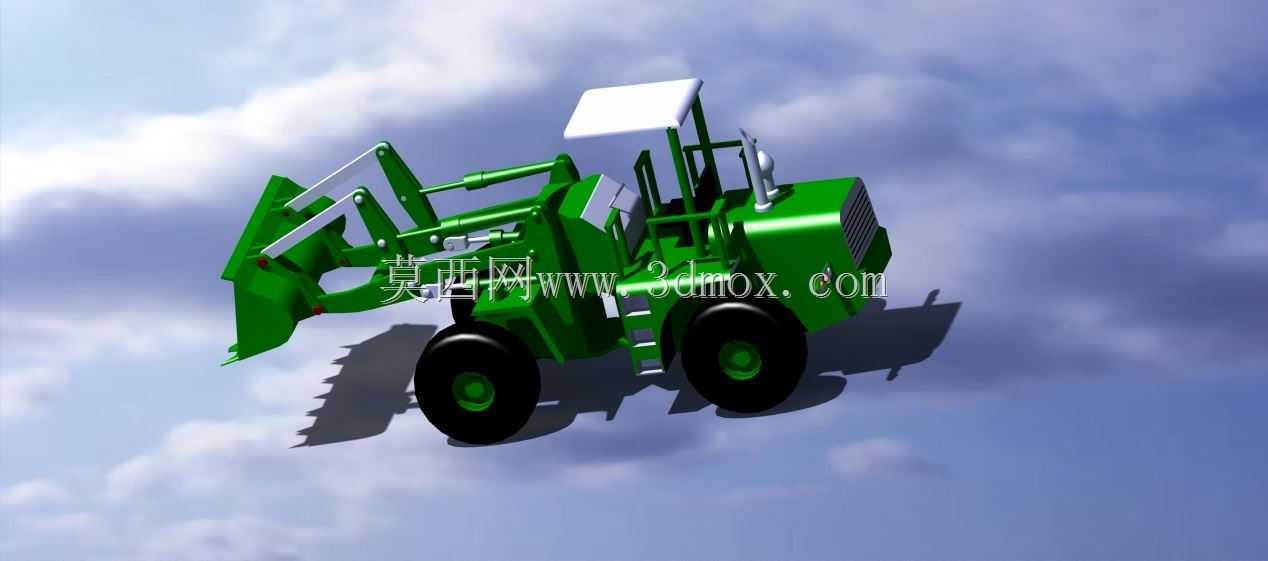

　　这款轮式装载设备的三维结构设计，核心围绕小型散料转运、厂区短距驳运、狭小场地土方整理这类高频作业场景展开，区别于大型矿用装载机的重载设计取向，整体结构更偏向灵活机动的作业需求，适配乡镇基建、厂区物料周转、农田水利修整这类作业半径小、转场频繁的工况。从结构布局来看，整机采用前装铲斗、中部铰接车架、后段动力舱的经典轮式装载机布局，铲斗侧的举升臂采用双摇臂连杆机构，摇臂铰接点的位置经过反复校核，保证铲斗在举升全程的收斗角保持在合理区间，避免举升过程中物料洒落，同时在铲斗下翻卸料时，最大卸料角度能满足散料快速滑落的需求，不会出现斗内积料的问题。中部的铰接转向结构是这类小型设备的设计核心，铰接点的位置设置在前后车架的重心平衡点附近，

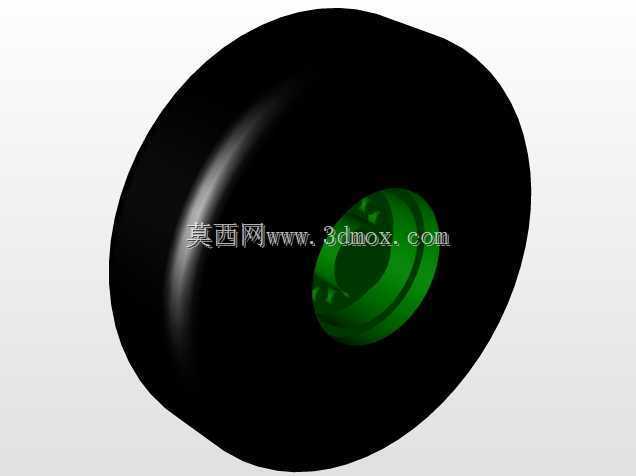

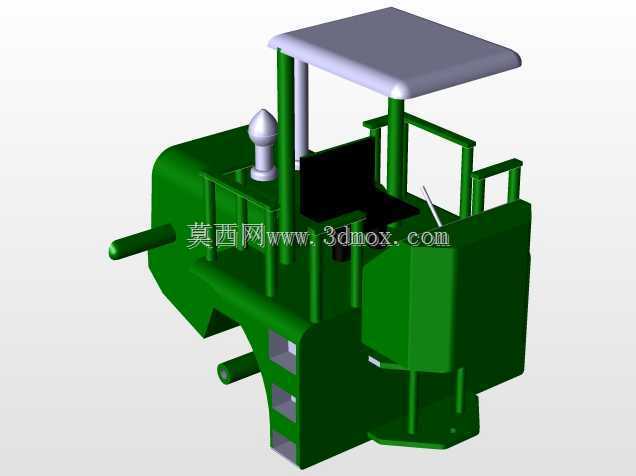

　　转向时前后车架绕铰接点偏转，最小转弯半径控制在同级别设备的较优水平，能在宽度不足四米的狭窄通道内完成转向调头，适配厂区车间内部、乡村狭窄道路这类受限空间的作业需求。后段车架集成了动力单元、配重块与驾驶操作位，开放式的驾驶位设计没有设置封闭驾驶室，一方面是为了降低整机自重，减少松软场地的接地比压，避免作业时陷车，另一方面也能让操作人员获得更好的周边视野，在近距离装卸作业时能清晰观察铲斗与物料、接料设备的相对位置，减少操作盲区。行走系统采用四轮驱动布局，轮胎选用深花纹工程轮胎，胎面的块状花纹设计能在泥泞、碎石路面提供足够的抓地力，轮边的减速结构将传动扭矩放大，保证铲装时的插入力足够，能顺利插入堆积的砂石、煤炭、渣土这类散料堆，

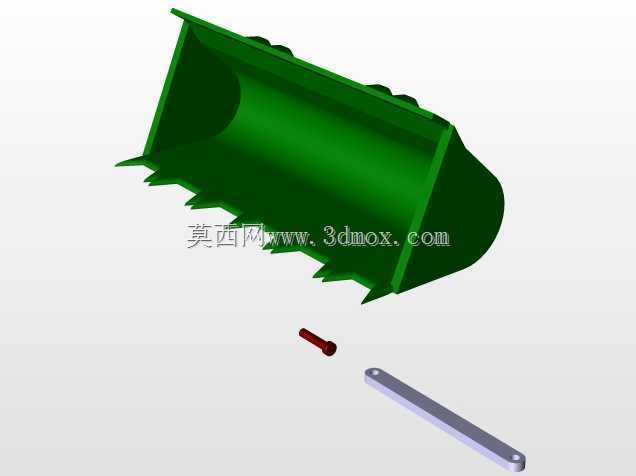

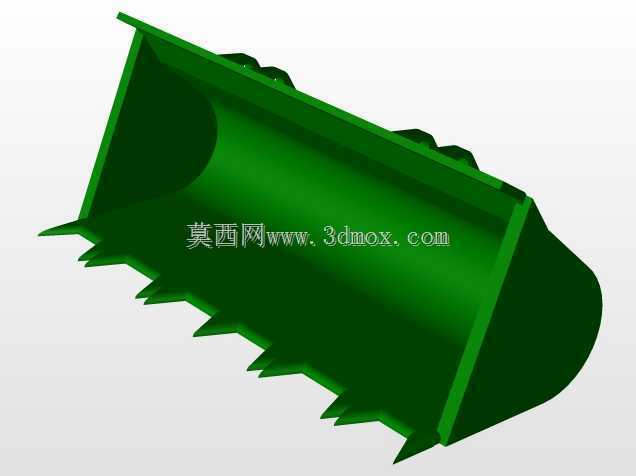

　　不会出现轮胎打滑空转的情况。铲斗的斗型设计采用直切削刃配合侧刃板，斗底的圆弧过渡段经过曲率优化，铲入料堆时的阻力更小，斗齿采用可更换的装配式结构，磨损后可以单独更换斗齿，不需要整体更换铲斗，降低后期维护成本。举升油缸与转斗油缸的布置位置避开了落料冲击区域，油缸活塞杆侧设置了防护挡板，避免作业时散落的物料砸伤活塞杆表面，导致密封件损坏漏油。整机的外形尺寸控制严格，整机长度在举升臂完全收回的状态下适配标准货运栏板车的装载宽度，不需要拆解就能完成公路转场运输，整机高度在两米左右，能顺利通过限高两米二的厂区大门、乡村涵洞这类限高区域。液压管路的布置沿着车架内侧走线，管路的固定卡箍间距经过合理设置，避免设备行驶颠簸时管路晃动磨损，

　　同时管路的接头位置预留了足够的操作空间，后期检修更换密封件时不需要拆解周边大量结构件。驾驶位的操作踏板与操纵杆的位置按照人机工程学布置，操作人员保持正常坐姿时，手脚的操作范围都能覆盖所有操作元件，长时间作业不会产生过度的肢体疲劳。配重块的重量经过匹配计算，在铲斗达到额定举升重量时，整机的纵向稳定系数满足安全作业要求，不会出现前倾翘尾的情况，同时在坡道作业时，横向稳定角度也能满足常规工况的安全需求。前车架与后车架的铰接处设置了耐磨衬套，衬套采用自润滑材质，日常维护时只需要定期加注润滑脂就能保证铰接处的转动顺畅，减少铰接面的磨损量，延长车架的使用寿命。发动机舱的散热进风口设置在车架侧上方，避开了作业时扬尘最大的轮胎卷吸区域，减少散热芯体被灰尘堵塞的概率，同时舱盖采用快开结构，日常检查机油、冷却液液位时不需要额外工具就能打开舱盖。
