同轴式插座套管连接组件结构设计

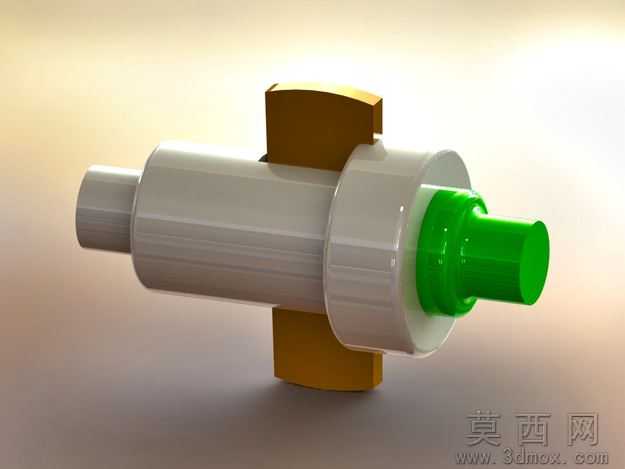

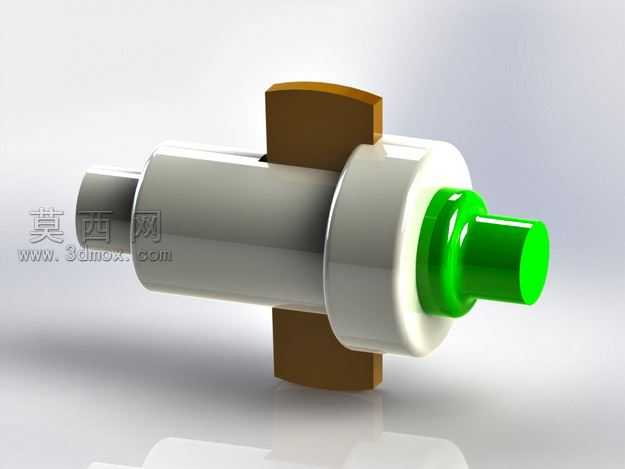

本作品为同轴式电气连接组件的三维建模设计，整体采用回转体同轴布局，核心由公端插接头、中间绝缘基座、固定翼片、母端对接套管四个功能部分组成。建模阶段以回转特征为基础，先绘制各段截面轮廓通过旋转命令生成主体基体，再通过拉伸切除、布尔运算完成各部件的配合结构设计，公端插接头端部做圆弧过渡处理，避免插接过程中刮伤母端内壁，中间绝缘基座设计有环形定位凸台，与套管内壁的环形凹槽形成过盈配合，保证连接后的同轴度与结构稳定性，两侧的固定翼片采用对称式平板结构，边缘做圆角钝化处理，既可以作为安装时的定位基准，也能在插接受力时分散应力，避免基座断裂。材质分配上，公端插接头与母端套管采用亮面绿色工程塑料材质，模拟绝缘耐磨的插接接触层，中间绝缘基座采用乳白色哑光硬质塑料，兼顾绝缘性能与结构强度，固定翼片采用棕褐色工程塑料，模拟安装固定部位的高强度材质，渲染阶段采用工作室柔光环境，添加地面反射效果突出各部件的曲面轮廓与材质质感，光影过渡自然，清晰展现各部件的装配关系与外形细节。设计思路围绕同轴电气连接的使用场景展开，重点优化插接导向结构与定位精度，各部件的配合公差经过合理预留，既保证插接过程顺畅无卡滞，又能在连接后保持足够的抱紧力，避免松脱，整体结构简洁紧凑，无多余冗余设计，可直接用于小功率同轴电气连接场景的结构参考，也可作为同类接插件设计的基础原型，各部件可拆分编辑，方便根据实际使用需求调整尺寸、修改配合结构，适配不同的安装空间与电气参数要求。
