发动机凸轮轴盖与气缸盖密封垫片结构

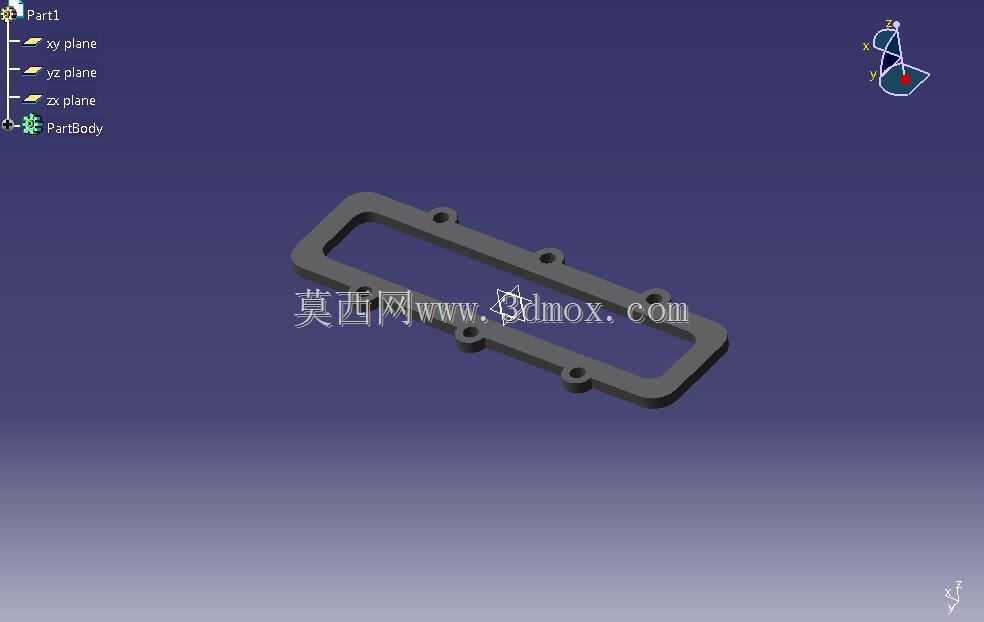

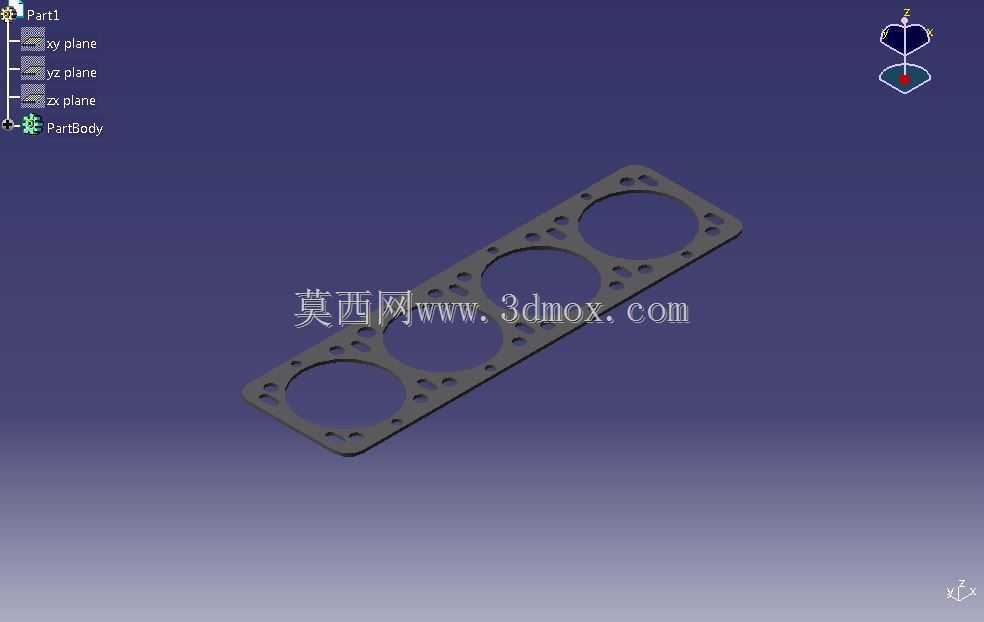

　　该垫片采用一体化长框型成型结构，整体轮廓完全匹配凸轮轴盖下沿与气缸盖对应结合面的密封边界，没有多余的外伸结构，能在有限的装配空间内最大化覆盖密封区域；垫片本体上均匀分布的多个安装通孔，位置完全对应结合面的螺栓固定点位，孔位的公差控制严格匹配缸盖与凸轮轴盖的螺栓孔位置度要求，装配时螺栓穿过垫片孔位锁紧后，能让垫片整体受力均匀，避免局部压合不实或者过度压缩导致的垫片破损。不同于普通平面密封垫，该垫片的截面做了适配结合面微观形貌的厚度匹配设计，针对结合面上的铸造凹陷、机加工纹理残留位置，垫片的压缩回弹量能完全填充微观间隙，不需要额外涂抹密封胶即可实现可靠密封，减少总装工序的操作步骤，也避免后期密封胶老化脱落堵塞机油油道的风险。在往复式内燃发动机的配气机构与缸盖总成的装配环节，密封垫片是直接决定整机气密性、机油渗漏风险与长期运行稳定性的核心薄壁零件，本次呈现的垫片结构，同时覆盖凸轮轴盖与气缸盖结合面、相邻气缸盖衔接位置的密封需求，是发动机上部密封系统里不可替代的基础零件。从实际装车场景来看，这类垫片长期工作在高温机油浸润、缸盖传递的持续振动、螺栓预紧力持续施压的复杂工况下，一旦密封失效，轻则出现气门室罩位置的机油渗漏，污染发动机舱周边管线与部件，重则导致机油压力异常下降，影响凸轮轴配气机构的润滑供给，引发配气部件异常磨损，因此这类垫片的结构设计，从一开始就完全围绕密封可靠性、装配适配性、长期耐候性三个核心目标展开。从结构形态来看，

　　在设计思路上，这类垫片的轮廓生成完全依托上层凸轮轴盖与下层气缸盖的结合面数模进行投影提取，首先提取结合面的密封带边界，向外预留0.8-1.2mm的压合余量，向内避开机油油道、螺栓孔的位置，确保垫片不会侵入油道影响机油流通，也不会因为距离螺栓孔过近导致压合时垫片被挤切破损；安装孔的位置度公差控制在±0.1mm以内，确保装配时螺栓能顺畅穿过，不会出现孔位偏斜导致的垫片褶皱、压偏问题。从安装边界来看，该垫片的整体外轮廓尺寸完全适配对应机型的凸轮轴盖安装空间，装配后垫片边缘不会突出凸轮轴盖结合面，避免与周边的线束固定支架、点火线圈安装座产生干涉，垫片的厚度根据密封需求设定在1.2-1.5mm区间，压缩后的厚度保持在0.8-1.0mm，

　　既能保证足够的密封比压，又不会因为过度压缩导致垫片失去回弹能力，在发动机冷热交变的工作过程中，垫片能跟随缸盖与凸轮轴盖的微小热变形持续补偿间隙，维持密封性能。在实际应用中，这类垫片不仅适配传统燃油发动机的上部密封，在部分混动专用发动机的凸轮轴盖密封场景中也能通用，因为混动发动机的启停频次更高，缸盖的温度交变幅度更大，对密封垫片的回弹性能要求更严苛，该结构的垫片通过均匀分布的安装点实现全周均匀压合，能更好地适应频繁冷热变化带来的结合面间隙变化，减少长期使用后的渗漏概率。从建模逻辑来看，构建该垫片三维模型时，首先需要提取结合面的三维轮廓线，通过拉伸生成基础实体，之后按照螺栓孔的位置切除安装通孔，再对垫片的边缘做微小的倒角处理，

　　避免装配时锋利的边缘割伤操作人员，也减少垫片边缘因为应力集中出现的开裂问题；模型的所有圆角、孔位参数都完全匹配实际零件的加工要求，能直接用于后续的密封性能仿真、装配干涉检查，也可以作为垫片冲压模具设计的基础数模，缩短零件开发的周期。很多初入结构设计的工程师在做这类密封垫片设计时，容易出现两个误区，一是盲目加大垫片的轮廓尺寸，认为覆盖范围越大密封效果越好，实际上过大的轮廓会导致垫片在装配时与周边部件干涉，而且螺栓压合的压力会被分散到密封带之外的区域，反而降低实际密封面的压合比压，导致密封失效；二是安装孔的位置设计没有考虑螺栓的垫片沉头尺寸，导致螺栓锁紧时沉头位置压到垫片本体，长期振动后垫片被压溃破损，该结构的垫片在设计时就充分规避了这些问题，每个安装孔的周边都预留了足够的螺栓沉头避让空间，密封带的宽度保持在3-4mm的最优区间，既保证足够的密封接触面积，又不会浪费材料，也能让螺栓的预紧力完全作用在密封带上，实现最优的密封效果。
