丝杠驱动式平行夹压机械副结构

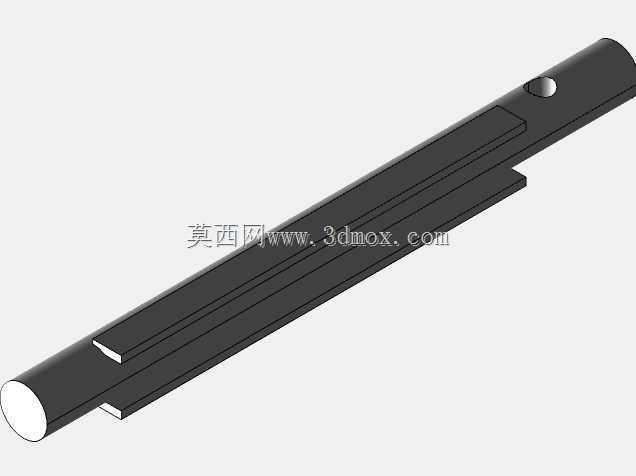

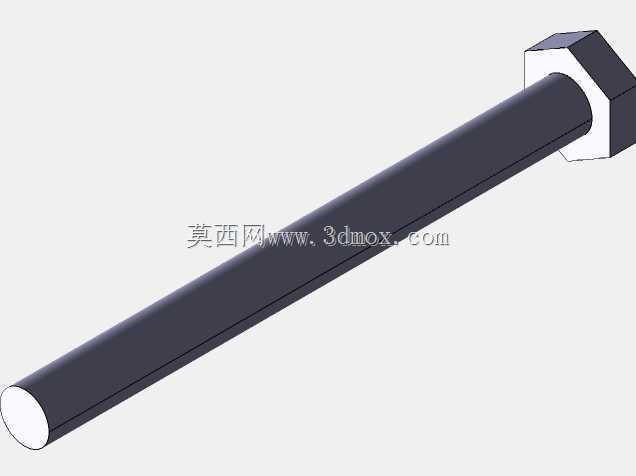

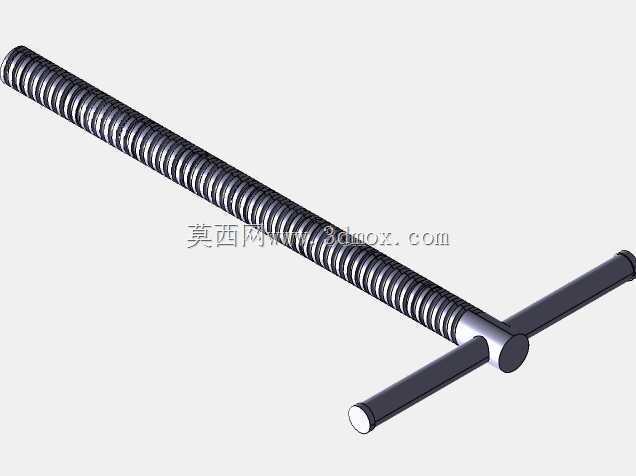

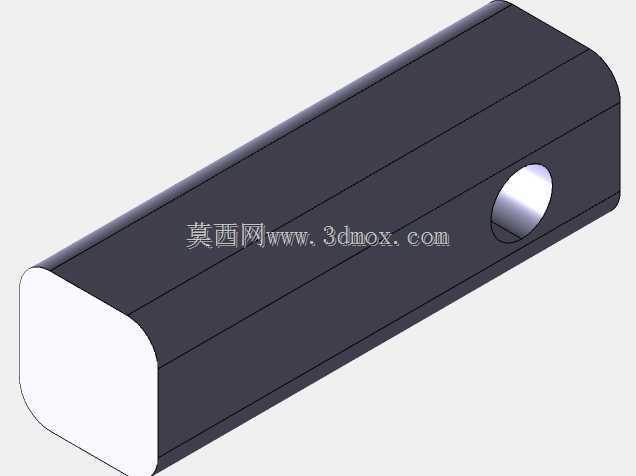

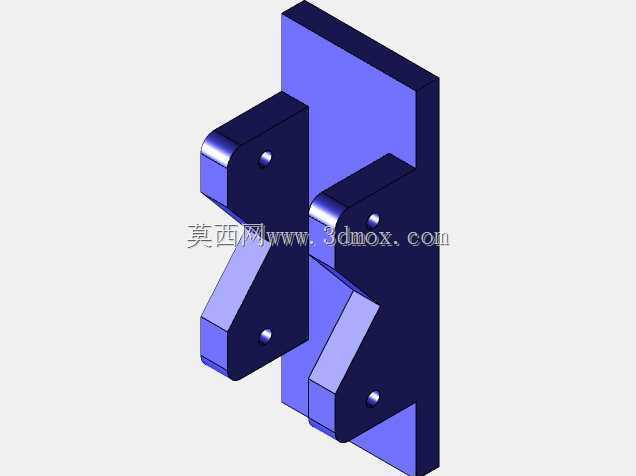

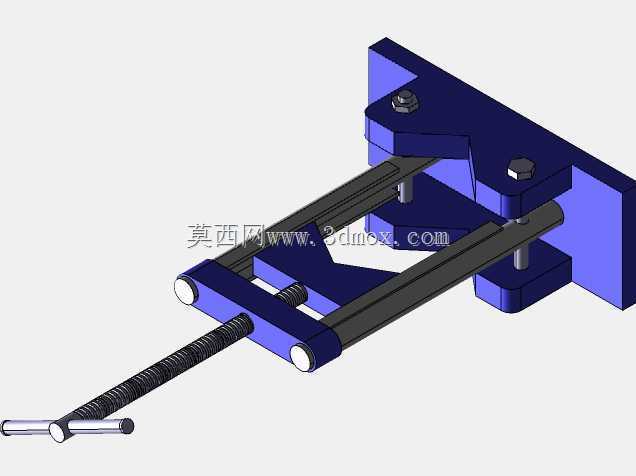

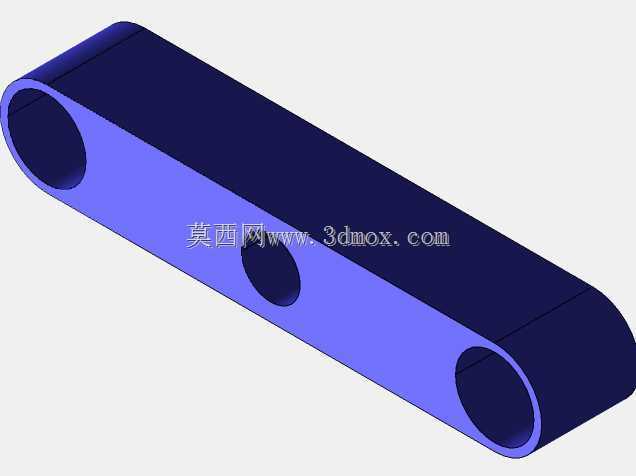

　　这种双导柱的结构能完全避免夹压过程中滑动块出现偏转卡滞，保证夹压面始终和基座定位面保持平行，夹压行程范围内的平行度公差可以控制在0.05mm每百毫米行程内，对于普通的零件定位装夹来说精度完全足够。传动部分采用的是梯形丝杠，丝杠和滑动夹块上的铜制螺母配合，转动端部的T型手柄就能带动滑动夹块沿着光轴做直线往复运动，梯形丝杠具备自锁特性，当夹块压紧工件之后，就算撤去手柄上的操作力，夹块也不会因为工件的反作用力出现松退，不需要额外增加锁紧机构就能保持足够的夹紧力，这也是手动夹紧机构里优先选用梯形丝杠而不是滚珠丝杠的核心原因，滚珠丝杠传动效率高但无法自锁，用在手动夹紧场景里反而需要额外增加锁止结构，会提升整体复杂度和成本。这款丝杠驱动的平行夹压机械副，是工装夹具领域里非常典型的手动夹紧执行单元，在小批量零件加工、工位临时装夹、工装定位场景里应用十分广泛，很多钳工工位、非标工装台、小型装配工位上都能看到同类结构的身影。从结构组成来看，整套机构分为安装基座、平行滑动导轨副、梯形丝杠传动组件、夹压执行块、操作手柄几个核心部分，安装基座采用L型折弯式安装面，背面预留了螺栓过孔，可直接固定在工装台架、设备安装面或者专用夹具底座上，安装边界的孔位间距适配常规M6/M8规格的紧固螺栓，不需要额外加工转接板就能完成固定。平行滑动部分采用双光轴导轨结构，两根平行光轴穿过滑动夹块的导向孔，两端分别固定在基座的固定端和前端支撑座上，

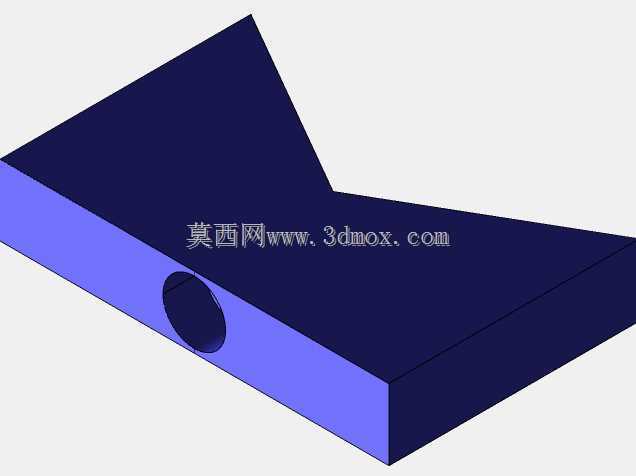

　　夹压块的工作面做了V型槽和平整面两种结构适配，平整面可以用来装夹规则的方形、板类零件，V型槽则可以装夹轴类、圆管类零件，不需要更换夹头就能适配不同外形的工件，通用性更强。在设计这套结构的时候，首先要核算丝杠的轴向推力，根据人手操作T型手柄的最大输入扭矩，结合梯形丝杠的导程、牙型角、摩擦系数，算出最大夹紧力可以达到1200N左右，足够应对大部分小型金属零件、塑料件的装夹需求，不会出现装夹松动的问题。其次要考虑导向光轴的刚度，光轴直径选用12mm的45号钢调质材质，在最大行程伸出状态下，夹压端受到1200N反作用力的时候，光轴的挠度变形量不超过0.03mm，不会因为变形导致滑动卡滞。另外安装基座的厚度设计为8mm，

　　采用Q235钢板折弯加工，安装面的平面度加工到0.02mm，保证安装之后整套机构的基准面和工作台面贴合，不会出现安装倾斜导致的夹压偏差。在实际使用场景里，这类机械副常被用在钻床的工件临时装夹、装配线上的零件定位、焊接工位的工件固定，还有一些小型检测设备上的样品夹持，相比气动、液压夹紧机构，它不需要外接气源或者液压动力源，纯手动操作，结构简单可靠，维护成本极低，在没有动力配套的工位上优势非常明显。结构上所有的连接螺栓都采用内六角圆柱头螺钉，沉头安装之后不会突出零件表面，避免操作过程中剐蹭工件或者操作人员，端部的操作手柄采用滚花设计，转动的时候摩擦力足够，手上沾有少量切削液或者油污的时候也不会打滑。

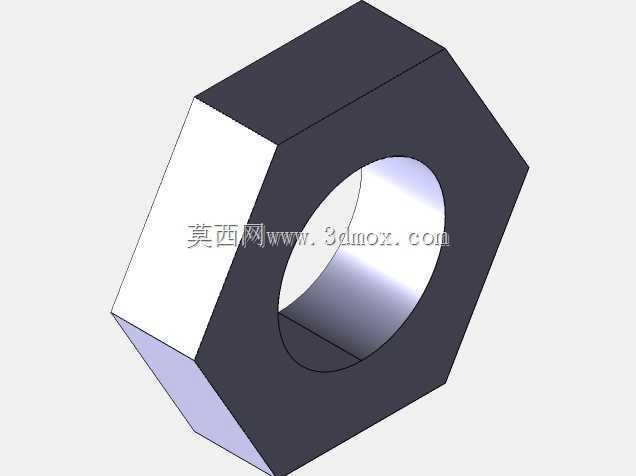

　　滑动光轴和夹块的导向孔之间采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证滑动顺畅没有卡滞，又不会因为间隙过大导致夹压偏摆，导向孔内可以定期涂抹少量润滑脂，降低滑动摩擦阻力，提升机构的使用寿命。丝杠螺母采用锡青铜材质，和钢制丝杠配合的时候耐磨性能更好，长期使用之后就算出现磨损，只需要更换铜螺母就能恢复精度，不需要更换整套丝杠组件，后期维护成本很低。整套机构的整体外形尺寸控制在长220mm、宽80mm、高100mm的范围内，安装占用空间很小，就算在空间紧凑的小型工装台上也能布置安装，不会和其他工装组件产生空间干涉。夹压行程为60mm，可以适配厚度在0到60mm之间的不同工件，覆盖了大部分小型零件的装夹尺寸范围，如果需要更大的装夹行程，只需要加长光轴和丝杠的长度就能实现拓展，结构的模块化程度很高，不需要对核心安装基座做改动就能完成行程定制。
