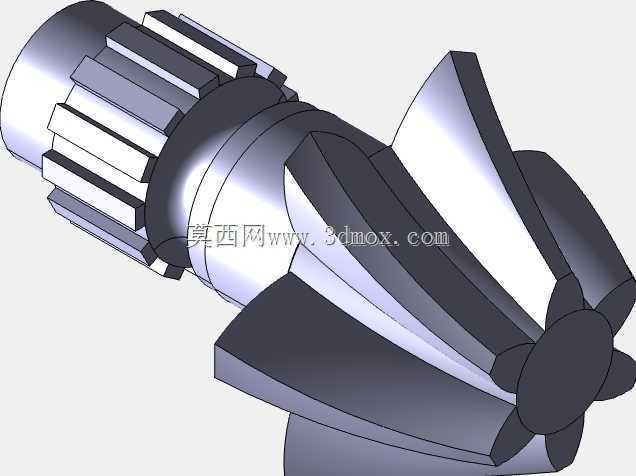

CatiaV5设计的传动用花键轴斜齿轮

　　在各类需要交错轴或平行轴动力传递的机械传动场景中，斜齿轮始终是兼顾承载能力与传动平稳性的核心零件，本次呈现的带花键连接端的斜齿轮结构，主要适配中低速重载的传动工况，常见于机床进给箱、小型工业减速机、农业机械传动箱、工程机械辅助传动单元等场景中，区别于普通直齿圆柱齿轮，斜齿轮的轮齿沿螺旋角方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击，能有效降低传动过程中的振动与噪音，在转速波动、负载存在瞬时冲击的工况下，齿面受力更均匀，单齿承受的瞬时冲击载荷更小，整体使用寿命比同模数同齿宽的直齿轮提升30%以上。

　　从结构设计逻辑来看，该齿轮采用一体式轴齿结构，齿轮端与连接花键段为同一基体加工成型，省去了齿轮与轴装配所需的键槽、定位轴肩等冗余结构，既减少了装配环节的累计误差，也避免了键连接带来的应力集中问题，能在更小的安装空间内传递更大的扭矩。齿轮端的齿形参数设计需要匹配配对齿轮的模数、螺旋角、压力角参数，啮合侧隙控制在0.02-0.05mm区间，既保证传动过程中不会出现卡滞，也能将回程误差控制在精密传动允许的范围内。齿向修形是这类斜齿轮设计中不可忽略的环节，考虑到实际承载时轴系会产生微小弯曲变形，齿向方向做微量的鼓形修形，能避免轮齿端部出现偏载接触，防止齿端过早出现点蚀、崩齿等失效形式。

　　连接端采用矩形花键结构，相比单键连接，花键的多齿均匀承载特性更适合大扭矩、频繁正反转的传动场景，花键的定心方式采用大径定心，配合公差选取H7/h6的间隙配合，既保证装配时能顺利推入配合轴孔，也能保证传动过程中花键齿的受力均匀，不会出现单齿过载的情况。花键段的退刀槽位置做了R0.5的圆角过渡，避免热处理时该位置出现应力集中导致开裂，同时也能减少加工过程中刀具的磨损。

　　从安装边界来看，该齿轮的轴向定位依靠花键末端的卡簧槽实现，安装时卡簧嵌入轴端的卡簧槽内，限制齿轮的轴向窜动，窜动量控制在0.1mm以内，避免啮合过程中齿轮出现轴向偏移导致啮合接触面积不足。齿轮的齿顶圆与安装腔内壁的径向间隙预留不小于2mm，防止运行过程中齿顶与腔壁出现刮擦，同时也为润滑油脂的留存留出足够空间。润滑方式采用脂润滑即可满足常规工况需求，若应用在转速超过1500r/min的场景，则需要配套油润滑结构，在齿轮啮合位置设计喷油孔，保证啮合面持续有润滑油膜覆盖，降低齿面磨损。

　　在实际选型适配过程中，需要注意该斜齿轮的螺旋角方向，左旋齿轮必须与右旋斜齿轮配对使用，不能混用螺旋角方向，否则会出现啮合干涉、无法装配的问题。齿轮的端面与相邻轴承端面的间隙需要预留0.3-0.5mm，补偿轴系受热后的轴向伸长量，避免运行过程中出现轴承顶死、齿轮端面磨损的问题。齿面热处理采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-35，既保证齿面有足够的耐磨性，也让芯部有足够的韧性承受冲击载荷，避免轮齿受冲击时出现断裂。

　　建模过程中，齿形的生成采用渐开线参数化绘制方式，严格按照渐开线齿廓的生成逻辑构建齿面，螺旋线的导程根据螺旋角与分度圆直径精确计算，保证轮齿的螺旋角误差控制在±2′以内，齿距累积误差不超过0.02mm，满足GB/T 10095.1规定的7级精度要求，适配绝大多数通用机械传动的精度需求。花键部分的建模严格遵循矩形花键的尺寸标准，键齿的等分误差控制在0.01mm以内，保证装配时各键齿受力均匀。整体模型的所有过渡圆角、退刀槽、倒角结构都按照实际加工工艺要求构建，没有出现无法加工的尖锐棱角、倒扣结构，模型可直接导入工艺编程软件生成加工代码，不需要二次修改结构。
