参数化螺旋小齿轮传动结构设计

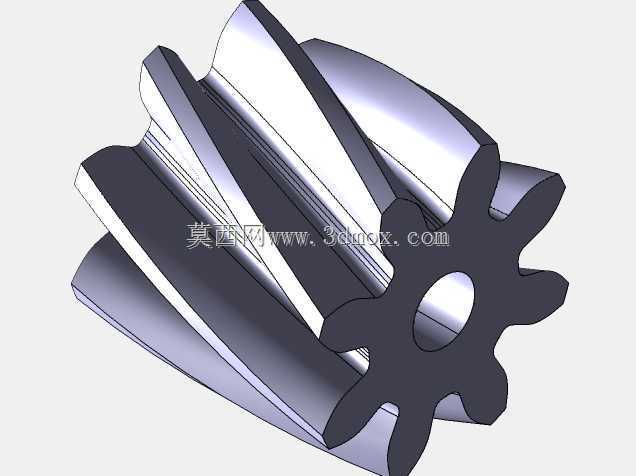

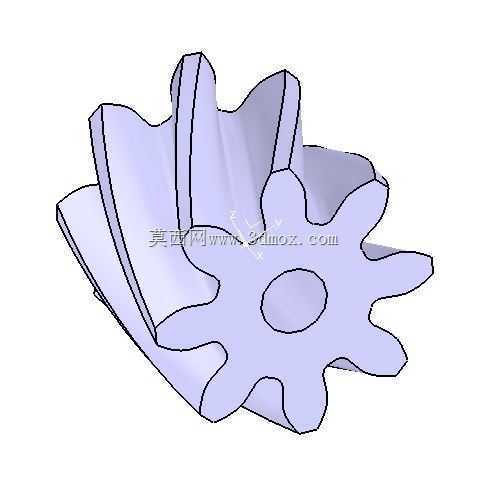

　　通常这类小模数传动齿轮的螺旋角不会设置过大，避免轴向推力过大导致支撑轴承额外受力，同时螺旋齿的啮合重合度比直齿轮更高，传动过程中多齿同时啮合，能有效降低调压过程中的传动噪音，减少啮合冲击，适配稳压器这类对运行噪音、调节平顺性有要求的民用与工业配电设备。从结构设计来看，这个齿轮采用辐板式无轮毂简化结构，中心设置光孔用于和传动轴配合，孔的公差选择需要匹配传动轴的公差带，通常采用小间隙过渡配合，保证齿轮和轴之间不会出现相对转动的同时，装配时不需要过大的压装力，方便后期维护更换。齿宽的设计需要匹配啮合大齿轮的齿宽，通常小齿轮齿宽比配对大齿轮宽1-2mm，避免装配时的轴向错位导致啮合接触面积不足，降低齿面接触应力，延长齿轮的使用寿命。在交流稳压类输配电设备的调压传动机构中，螺旋小齿轮是负责动力传递、调压触头精准位移的核心传动零件，这类零件的啮合精度直接决定了稳压器输出电压的调节精度与运行稳定性，一旦齿形啮合间隙过大、齿向误差超差，很容易出现调压卡顿、触头偏移、输出电压波动超标的问题，严重时还会导致调压机构卡滞、设备带载运行异常。这类螺旋小齿轮的设计核心，首先要匹配对应调压机构的传动比需求，齿数选择需要结合大齿轮的齿数、调压行程的总转角来确定，保证调压旋钮从最低电压到最高电压的全行程转动时，齿轮副的啮合转角刚好覆盖触头的全部移动行程，不会出现过位或者行程不足的问题。齿形部分采用渐开线齿廓设计，螺旋角的选择需要兼顾传动平稳性与轴向力的平衡，

　　参数化设计的核心逻辑是把齿数、模数、螺旋角、压力角、齿顶高系数、顶隙系数、中心孔直径、齿厚这些核心参数设置为可变量，在后续适配不同功率等级、不同调压行程的稳压器型号时，只需要修改对应参数就能快速生成符合要求的齿轮模型，不需要重新绘制齿形、拉伸切除特征，能大幅缩短同系列产品的设计迭代周期。在实际建模过程中，齿形的生成需要先通过渐开线方程生成单个齿的齿廓曲线，再通过螺旋线引导扫描生成单个轮齿，之后通过圆周阵列生成全部轮齿，阵列的角度需要严格按照360度除以齿数来计算，保证每个轮齿的分度误差控制在允许范围内。中心孔的位置需要和齿轮的分度圆严格同轴，同轴度公差需要控制在0.02mm以内，避免齿轮转动时出现径向跳动，导致啮合间隙忽大忽小，

　　影响调压精度。安装边界方面，齿轮的齿顶圆直径需要和周边的安装壳体、绝缘支架保留足够的安全间隙，通常最小间隙不小于1.5mm，避免设备运行过程中受热膨胀、振动位移导致齿轮和周边结构发生剐蹭。齿轮的轴向定位通常采用轴用挡圈配合轴肩实现，因此设计时需要在齿轮端面预留挡圈的安装空间，避免挡圈突出部分和齿面、配对齿轮发生干涉。在实际应用场景中，这类小模数螺旋齿轮通常采用耐磨工程塑料或者粉末冶金材料加工，工程塑料材质的齿轮自润滑性能好，运行噪音低，适合小负载的民用稳压器传动结构，粉末冶金材质的齿轮强度更高，耐磨性能更好，适合工业级大功率稳压器的重载传动场景。设计时还需要考虑齿根的圆角过渡，避免齿根应力集中导致齿轮受载时出现断齿问题，

　　齿根圆角半径通常取0.2倍模数左右，在不影响齿顶啮合间隙的前提下尽可能增大圆角半径，提升轮齿的弯曲疲劳强度。另外，螺旋齿的旋向选择需要和配对大齿轮的旋向相反，同时要考虑轴向力的方向，尽量让齿轮工作时产生的轴向力指向轴肩定位面，避免轴向力把轴用挡圈推出卡槽，导致齿轮轴向窜动。在装配验证环节，参数化生成的模型可以直接导入装配环境，和配对齿轮、传动轴、支架、调压旋钮等零件进行干涉检查，验证不同参数下的齿轮啮合间隙、安装空间是否符合要求，不需要反复修改模型特征，能大幅提升设计验证的效率。这类参数化齿轮模型还可以直接对接加工环节，生成的工程图可以直接标注齿形参数、形位公差、表面粗糙度要求，粉末冶金加工用的模具、塑料注塑用的模具都可以基于这个参数化模型快速调整，缩短产品从设计到量产的周期。
