汽车轮毂集成式转向节车轮轴承结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781461
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构
  • 汽车轮毂集成式转向节车轮轴承结构

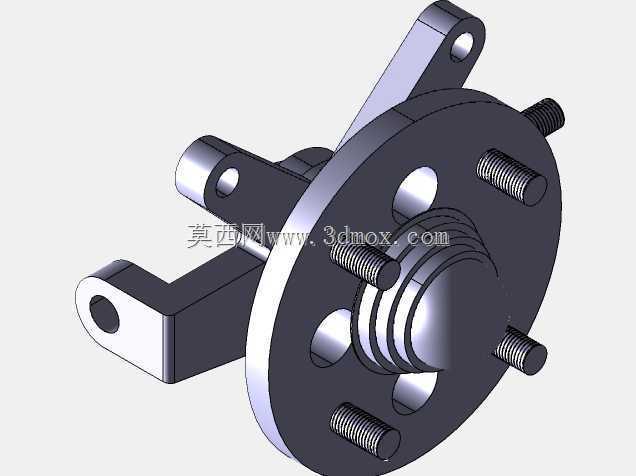

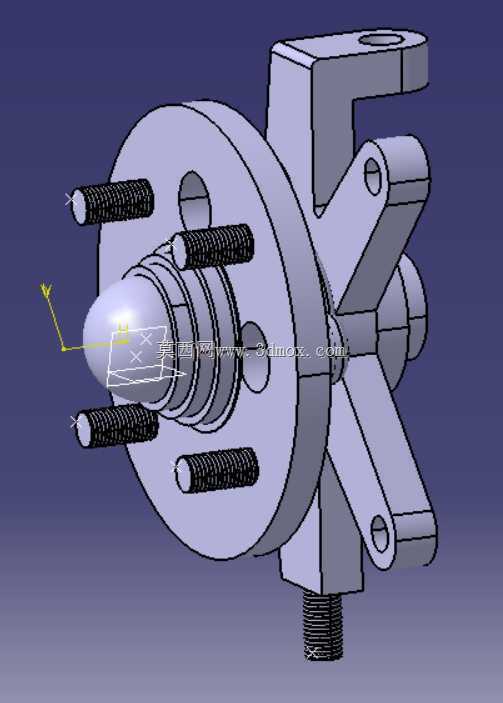

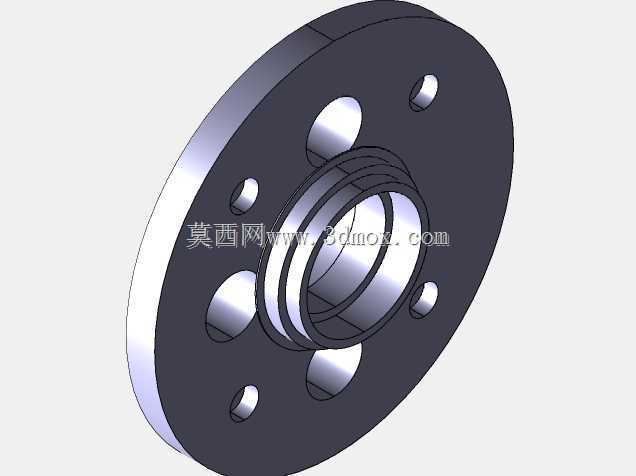

  轮端承载部件的设计直接决定整车行驶的可靠性与操控稳定性,这套集成式车轮轴承结构将轮毂连接、轴承承载、转向节安装功能整合为单一总成,在乘用车、轻型商用车的前桥独立悬架结构中应用广泛,区别于传统分体式轮毂、轴承、转向节的装配方案,集成化设计大幅减少了装配累积误差,也降低了售后维护的拆装难度。从实际装车场景来看,该部件位于车轮与悬架下摆臂、转向拉杆的连接节点,既要承受整车垂直方向的载荷冲击,也要传递转向过程中的横向力矩,还要承受制动时产生的纵向扭转力,对结构刚度、配合精度的要求远高于普通底盘连接件。设计阶段首先要明确安装边界:法兰端面的五个螺栓孔位完全匹配主流乘用车轮毂的PCD参数,螺栓伸出长度满足轮毂、制动盘的叠装厚度要求,

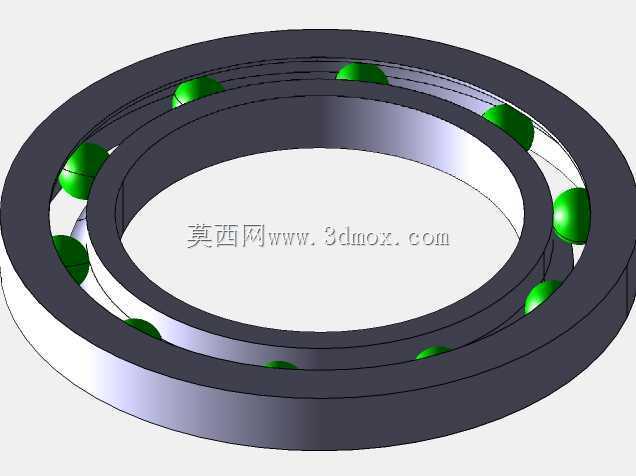

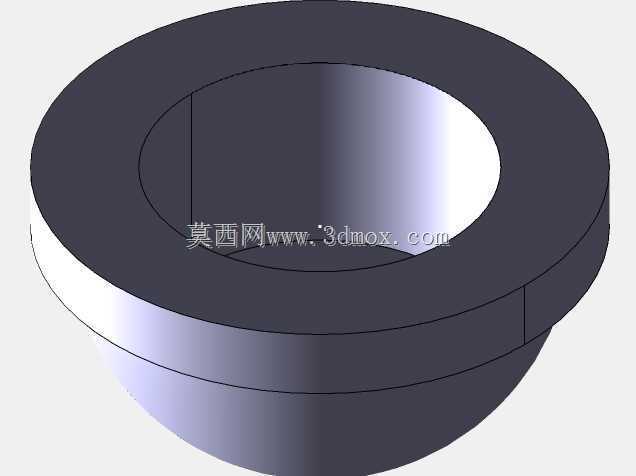

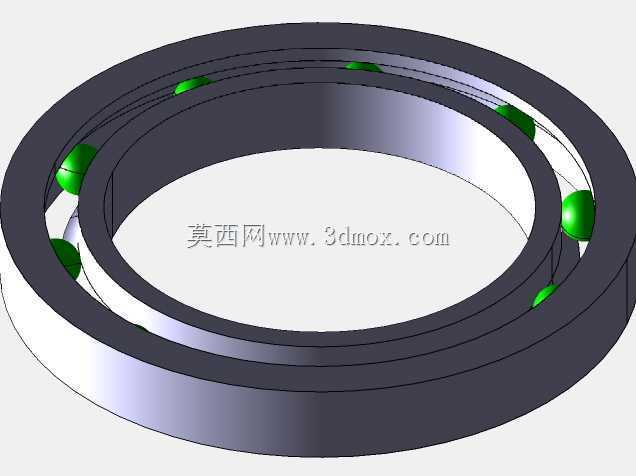

  不会出现螺栓啮合长度不足导致的轮端松动风险;转向节支臂上的三个铰接孔分别对应减振器下安装点、下摆臂球销安装点、转向拉杆球头安装点,孔位同轴度公差控制在0.02mm以内,避免装配后出现运动干涉或者转向卡滞的问题。轴承部分采用双列角接触球轴承的集成结构,预紧力在部件出厂前就已经完成校准,不需要维修人员二次调整,相比传统需要手动调整预紧度的圆锥滚子轴承结构,能有效避免预紧力过大导致的轴承过热烧蚀,或是预紧力不足导致的车轮窜动问题。从结构细节来看,中心轴头的锥面设计与轮毂中心孔精准配合,承担轮端的径向定位作用,法兰端面的加工平面度控制在0.01mm以内,保证制动盘安装后不会出现端面跳动超差,避免制动时方向盘抖动的问题。

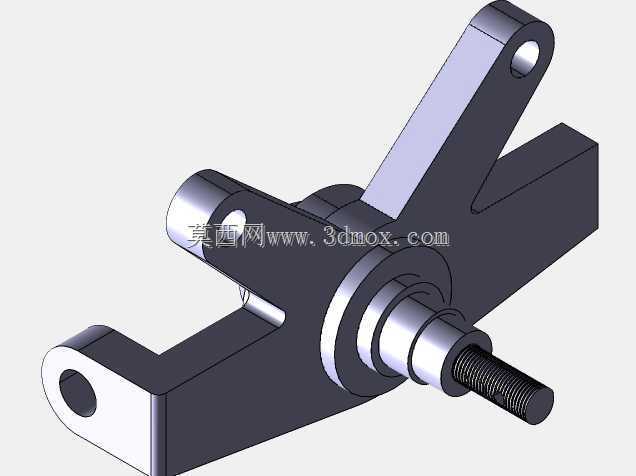

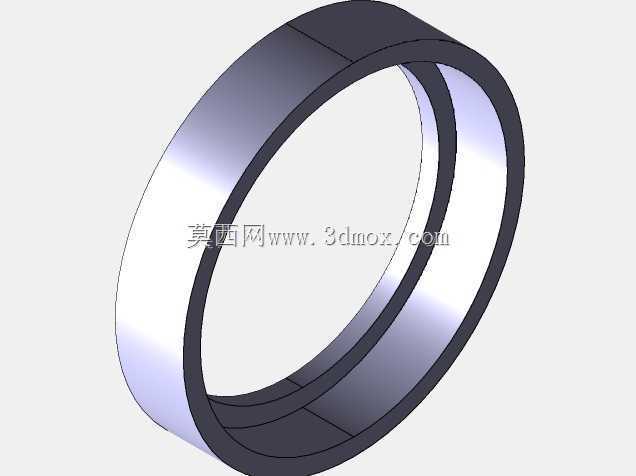

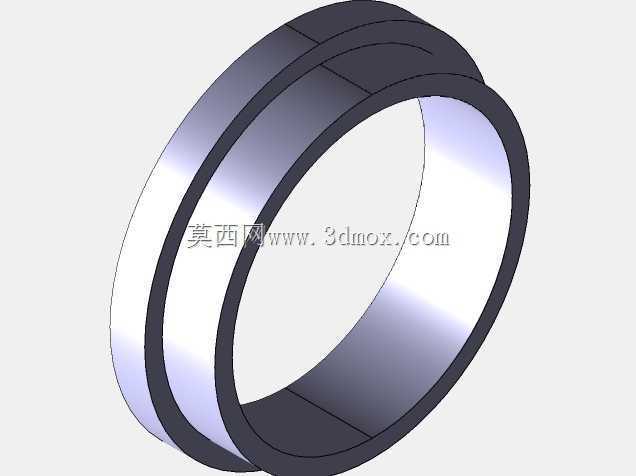

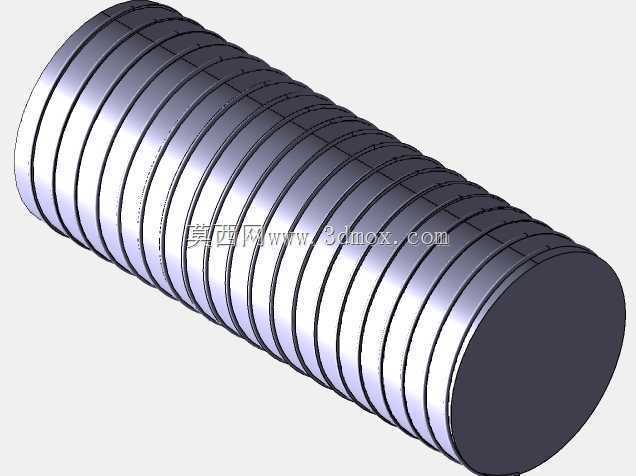

  转向节支臂的加强筋布局经过受力仿真优化,在转向极限受力、过减速带冲击载荷的工况下,最大应力集中点的数值远低于材料屈服强度,同时通过拓扑优化去除了非承载区域的多余材料,在保证结构强度的前提下控制了总成重量,符合底盘轻量化的设计趋势。底部伸出的螺纹柱用于安装轮速传感器支架或者制动管路固定卡箍,细节处的安装位预留充分考虑了整车装配的工艺性,不需要后期在部件上额外打孔加工。实际建模过程中,所有配合面的尺寸公差、形位公差都按照整车厂的配套标准设定,铰接孔的衬套压装余量、轴承外圈与转向节轴承孔的过盈配合量都经过反复校核,既保证压装后连接可靠,也不会因为过盈量过大导致轴承外圈变形,影响轴承的转动顺滑度。轮端螺栓的压装力、压装深度也做了参数化设定,

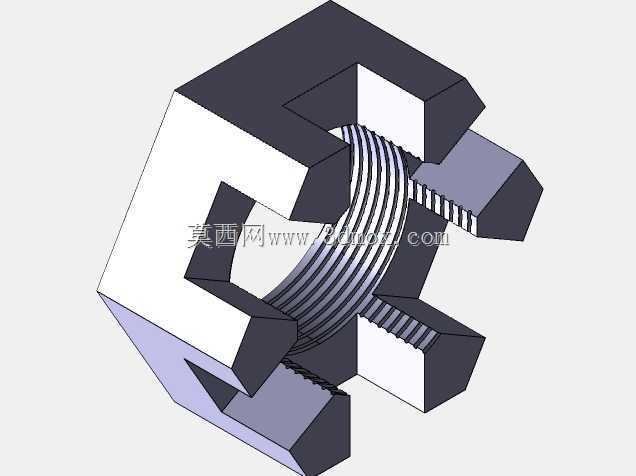

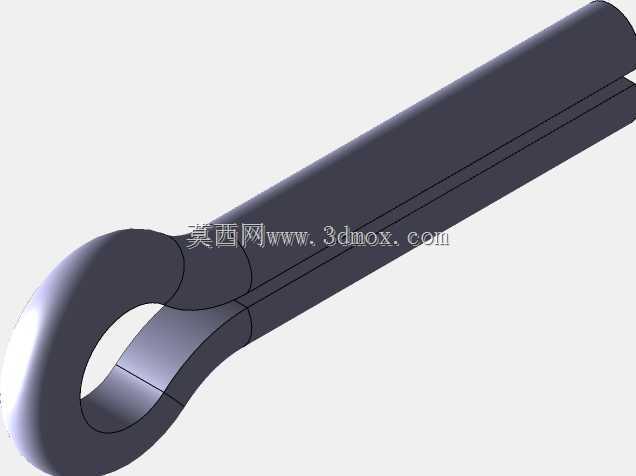

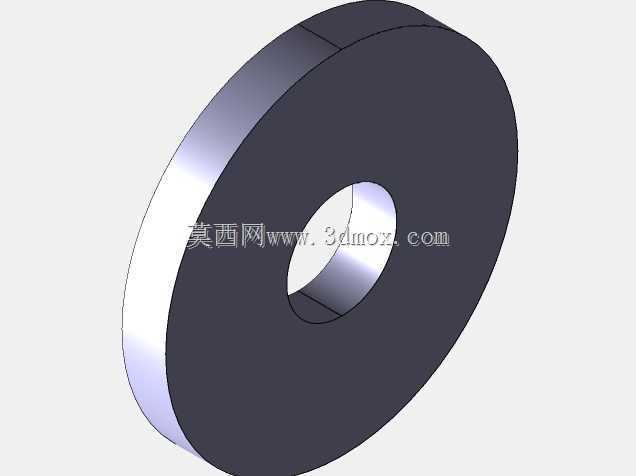

  方便后续根据不同车型的轮毂厚度快速调整参数,不需要重新构建整体结构。这套结构的设计逻辑完全围绕装车后的实际工况展开,没有冗余的装饰性结构,每一处几何特征都对应明确的功能需求:比如法兰盘上的减重凹槽,在不影响法兰连接刚度的前提下减少了材料用量;轴头端部的螺纹段用于安装轮毂锁紧螺母,锁紧后的防松卡槽位置也做了对应设计,避免车辆行驶过程中螺母松脱;转向节支臂上的工艺孔用于涂装过程中的吊挂,同时也能减少部件的铸造应力集中。对于底盘结构设计人员来说,这套模型可以直接作为轮端模块的设计参考,快速匹配悬架参数、转向梯形参数,缩短整车底盘的开发周期;对于三维建模从业者来说,模型中包含的参数化配合关系、装配约束逻辑,也能为同类承载部件的建模提供参考,避免出现结构强度不足、装配干涉等常见设计问题。
