德克尔异形曲面结构件三维数模

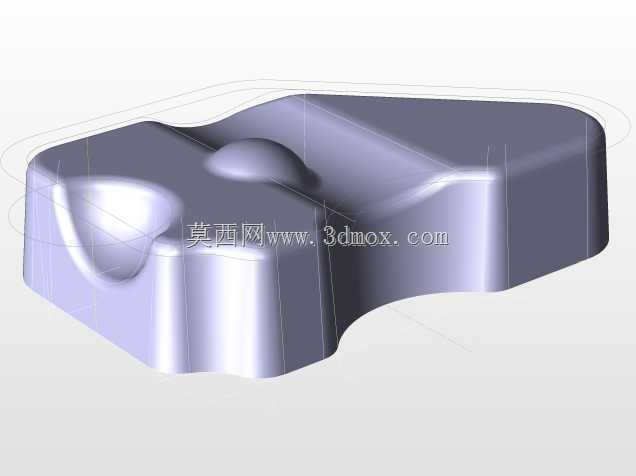

　　在交流稳压类电力配套设备的内部结构布局中，这类异形曲面结构件常作为核心承托与定位组件使用，承担着内部绕组、调压模块的限位固定作用，同时兼顾设备内部的气流导向与电磁屏蔽辅助功能。不同于常规规则形状的安装支座，该结构件的曲面轮廓完全匹配设备内部的腔体空间，在有限的安装容积内最大化贴合周边元器件的排布边界，避免与相邻的接线端子、散热翅片、调节旋钮组件产生运动干涉或装配间隙超差问题。从设计逻辑来看，该结构件采用一体化模压成型思路，整体无拼接焊缝，主体壁厚保持均匀过渡，在曲面凸起与凹陷的衔接位置做了连续的圆角处理，既能够降低模压过程中的应力集中风险，也能避免装配过程中锐边划伤线缆绝缘层。结构件上的半球形凸起定位特征，

　　是为了匹配内部铁芯组件的定位凹槽，装配时可实现快速对位，无需额外设计定位销结构，减少装配工序的同时提升定位精度，避免设备运行过程中因振动产生的组件移位问题。侧面的内凹曲面结构，一方面是为了避让设备内部的走线槽空间，给主回路线缆留出足够的弯曲半径，防止线缆长期处于弯折状态出现线芯断裂；另一方面该内凹结构也形成了类似加强筋的力学效果，在不增加整体壁厚的前提下提升了结构件的侧向抗形变能力，在设备受到外部冲击或长期处于振动工况下，不会出现支撑面变形导致的内部元器件偏移。从安装边界来看，该结构件的外轮廓完全适配交流稳压器的上壳体内腔曲面，底部的平面安装边预留了均匀分布的安装孔位，孔位间距与设备底座的安装螺柱完全匹配，

　　安装时可直接贴合底座定位面，无需额外调整垫片补偿间隙。结构件的高度方向尺寸经过精准核算，装配完成后上表面与设备上壳的内表面保留均匀的间隙，既不会出现顶壳问题，也不会因间隙过大导致内部组件固定不稳。在实际工况应用中，该结构件需要长期承受内部元器件的静压力，同时还要耐受设备运行时的温升影响，因此设计时对曲面的曲率过渡做了反复校核，避免出现壁厚突变导致的受热不均形变，所有曲面的曲率变化都保持连续顺滑，在模压生产时可保证材料流动均匀，减少成型后的内应力残留。不同于外露结构件对表面粗糙度的高要求，该内部结构件的表面处理以实用为主，重点保证安装面的平面度与定位特征的尺寸精度，非安装面的曲面仅做基础去毛刺处理，在满足使用要求的前提下控制加工成本。

　　在三维建模过程中，这类异形曲面结构需要重点关注相邻特征的衔接连续性，尤其是半球形凸起与主体平面的过渡位置、侧边内凹曲面与端部平面的衔接位置，需要保证G1连续以上的曲面质量，避免后续导入工程图时出现轮廓线断裂，或者在生成数控加工路径时出现刀路跳刀问题。建模时可先绘制主体的外轮廓基准曲线，通过多截面曲面生成主体基础形状，再对凸起、内凹特征做单独的曲面修剪与合并，最后通过加厚命令生成实体，所有圆角特征需要在实体生成后统一添加，避免曲面阶段添加圆角导致的曲面破碎问题。对于结构设计从业者来说，这类内部异形支撑件的设计核心不在于外观的复杂度，而在于对设备内部空间的极致利用，每一处曲面的起伏都对应着周边元器件的避让需求或自身的结构强度需求，没有多余的装饰性特征，所有造型都服务于功能实现。在选型适配时，需要重点核对结构件的外轮廓尺寸与设备腔体的匹配度，尤其是曲面部分的轮廓公差，避免出现装配时局部卡滞的问题，同时要确认定位特征的位置精度，保证内部组件安装后的同轴度与平行度符合设备整体的装配精度要求。
