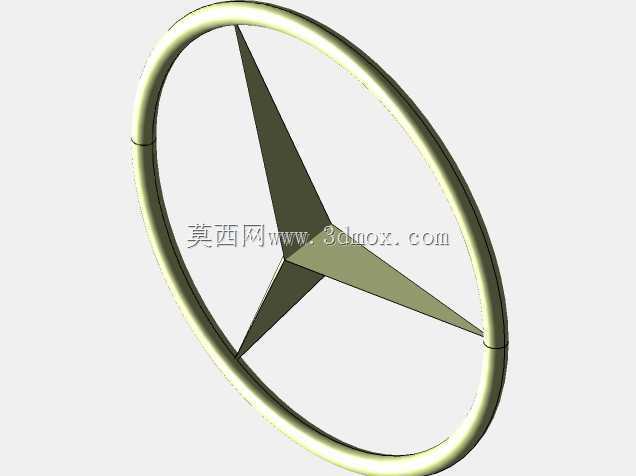

梅赛德斯奔驰三叉星车标立体结构设计

　　本次呈现的三叉星环形标识结构，核心服务于乘用车辆前脸、尾门、轮毂盖等外饰标识装配场景，是整车品牌视觉识别体系的核心外露部件。从实际装车需求出发，该标识需要兼顾外观辨识度、安装适配性、长期使用耐候性多重要求，建模过程中完全围绕量产装车的实际边界展开结构搭建。

　　先从安装匹配维度来看，常规乘用车辆的车标安装位分为平面粘贴型、卡扣嵌入型两类，本次结构预留了两种安装形式的适配空间：环形外圈的背面做了0.8mm深度的沉台结构，粘贴安装时可以容纳双面胶层，避免胶层外露影响外观整洁度；环形内侧的三个星臂交汇中心位置，预留了标准卡扣安装座的接口尺寸，可适配不同车型的安装卡扣规格，无需二次修改结构即可匹配多数家用车型的前脸格栅、尾门钣金的安装点位。尺寸层面严格遵循量产车标的通用边界，环形外圈的外径控制在70mm-90mm的常用区间，星臂的宽度从中心交汇点向外圈逐步收窄，最窄处宽度不小于4mm，既保证视觉上的纤细精致感，也避免注塑成型时出现填充不足、结构强度不够的问题。

　　设计思路上完全还原三叉星徽的经典比例：环形外圈为等宽圆环结构，截面做了R1.2mm的圆弧过渡，没有尖锐棱角，既降低装车后剐蹭行人的风险，也能在注塑、电镀工序中减少应力集中，提升成品良率。三个星臂呈120°均匀分布，星臂的立面做了1.5°的拔模斜度，适配注塑模具的开模需求，星臂表面与环形外圈表面保持同一弧面高度，没有高低差，避免长期使用后积灰藏污，也能让电镀后的表面反光效果均匀一致，不会出现局部光影断层影响品牌标识的精致感。

　　从功能特性来看，该结构除了基础的品牌标识作用，还考虑了整车外饰的使用环境：星臂与环形外圈的连接位置做了R0.5mm的圆角过渡，避免应力集中导致的低温脆裂、外力磕碰断裂问题；整个标识的壁厚控制在2.5mm，均匀一致的壁厚可以避免注塑成型时出现缩痕、翘曲变形，保证成品的平面度误差控制在0.2mm以内，粘贴安装后不会出现边缘起翘的问题。针对不同的安装场景，结构还预留了背面走线的空间，如果是带发光功能的中网车标版本，可直接在中心安装座位置布置LED光源，星臂采用透光PC材质时，光线可以顺着星臂均匀传导，无需额外修改内部结构。

　　实际建模过程中，先通过草图绘制120°均分的星臂轮廓与外圈环形轮廓，再通过曲面放样构建星臂的弧面结构，保证三个星臂的曲面曲率完全一致，环形外圈采用扫掠命令构建，确保整圈截面尺寸统一，最后对所有连接位置做圆角过渡处理，完成实体建模后对壁厚做统一抽壳验证，排查壁厚不均的位置，确保模型可直接用于模具开模、3D打印打样等后续生产环节。该结构可直接适配燃油车、新能源车的不同车标安装需求，不管是平面粘贴的尾标，还是嵌入格栅的前标，都可以通过调整整体缩放比例快速适配不同车型的尺寸要求，无需重新搭建基础曲面结构。
