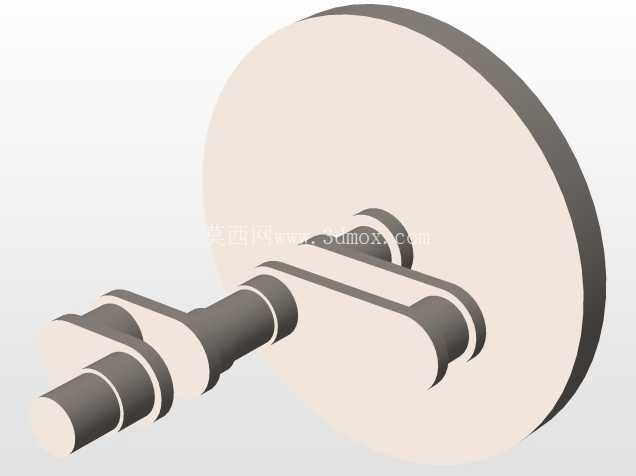

内燃机曲柄连杆机构结构三维设计

　　这套结构是内燃机核心动力转换单元的具象化呈现，日常做动力设备选型、小型内燃机改型设计时，这类结构的建模精度直接影响后续运动仿真、干涉检查的可信度。做这类结构设计时，最先要锚定的是安装边界，曲轴主轴颈的同轴度公差、连杆大头与曲柄销的配合间隙，都要和缸体的主轴承座安装位完全匹配，不能出现装配后主轴颈卡滞、连杆摆动扫膛的问题。从实际应用场景看，这类曲柄连杆结构广泛适配小型通用汽油机、单缸柴油机，覆盖农用微耕机、小型发电机组、园林割草设备的动力端，不同应用场景下的结构侧重完全不同：农用设备的动力端需要承受持续交变载荷，曲柄臂的厚度要做加强处理，圆角过渡位置不能留应力集中的锐角；园林类便携动力设备要控制整体重量，曲柄臂可以做轻量化的等强度削边处理，在保证疲劳强度的前提下降低转动惯量，减少设备启动时的阻力。

　　设计思路上，首先要确定活塞行程，曲柄销的回转直径直接决定活塞的上下止点距离，这一参数要和气缸的有效压缩比匹配，不能出现活塞在上止点碰撞气门、在下止点脱出气缸套的问题。建模过程中要先搭建主轴颈的基准轴线，再偏移曲柄半径确定曲柄销的轴线，两个轴线的平行度公差要控制在0.02mm以内，不然实际运转时会出现连杆偏磨、主轴瓦异常烧蚀的故障。外形尺寸方面，主轴颈的伸出端要预留飞轮、启动杯的安装键槽，键槽的位置要和曲柄销的转角对应，保证点火正时标记的装配基准统一；连杆小头端要预留活塞销的安装间隙，衬套的油槽位置要和连杆身的润滑油道对齐，保证运转时压力机油能顺利输送到活塞销配合面。

　　很多新手做这类结构建模时容易忽略动平衡设计，单缸机的曲柄臂上要预留平衡块的安装位，平衡块的质心偏移量要和活塞连杆组的往复惯性力匹配，不然设备高速运转时会出现剧烈振动，不仅影响整机NVH表现，长期运转还会导致主轴承座开裂、固定螺栓松动。从装配逻辑看，曲轴的轴向定位要靠主轴颈上的止推片实现，建模时要在主轴颈对应位置留出止推片的安装槽，槽的宽度公差要控制在0.05mm以内，既要保证曲轴受热膨胀时有足够的轴向窜动间隙，又不能间隙过大导致运转时曲轴轴向窜动撞击缸体。另外，曲柄销和主轴颈的连接圆角要做R2-R3的光滑过渡，不能直接做直角连接，直角位置在交变载荷下很容易萌生疲劳裂纹，最终导致曲轴断裂的恶性故障。

　　做运动仿真验证时，要把连杆的摆动角度、活塞的侧推力变化做全程校核，当曲柄转到做功冲程下止点位置时，连杆不能和曲轴箱的内壁发生干涉，同时要给机油泵的驱动齿轮、正时链轮留出足够的安装空间，不能出现装配后齿轮和曲柄臂碰擦的问题。这类结构的三维建模不需要过度追求外观的花哨，核心是把所有配合面的尺寸公差、安装基准、运动边界做准确，后续导出工程图时可以直接用来指导生产加工，不需要再反复核对尺寸。很多入门工程师做这类模型时只做外观曲面，忽略了内部油道、键槽、定位销孔的细节，导致模型只能做展示用，没法用到实际的设计迭代里，真正能落地的结构模型，每一个倒角、每一个退刀槽都要和实际加工工艺匹配，比如主轴颈的磨削退刀槽宽度要符合砂轮的进刀尺寸，螺纹孔的底部要留出攻丝的余量，这些细节才是区分展示模型和工程模型的核心。
