卡通风格厢式短途配送小车三维设计

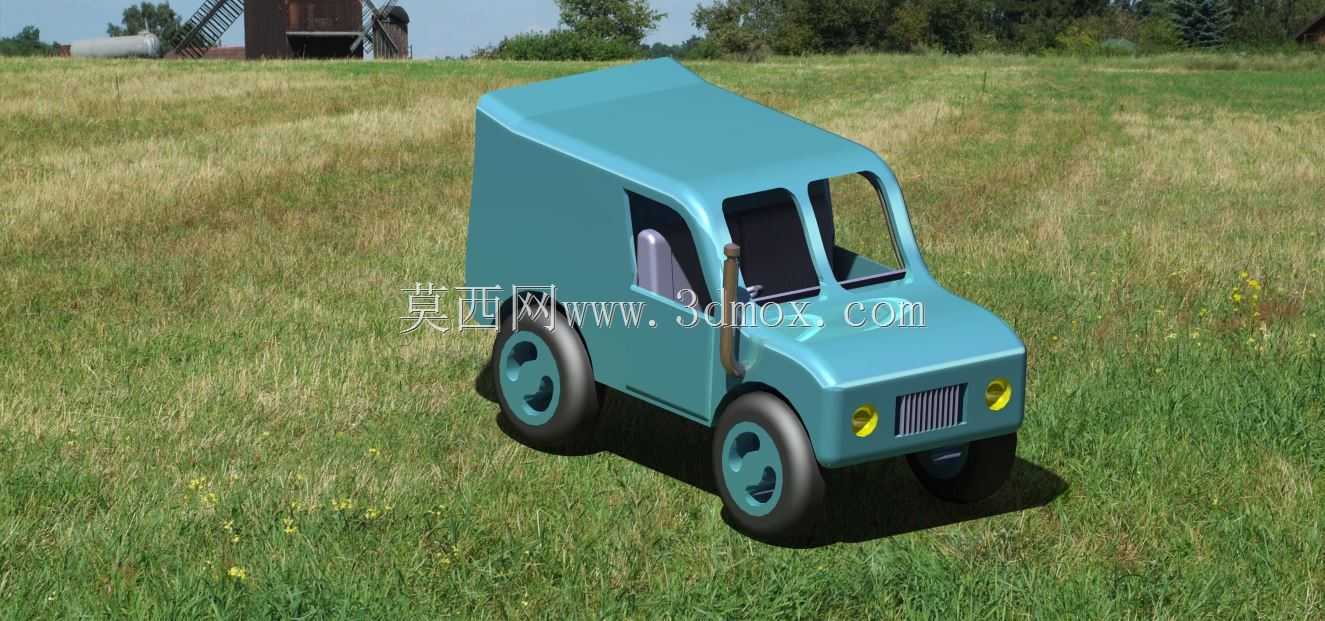

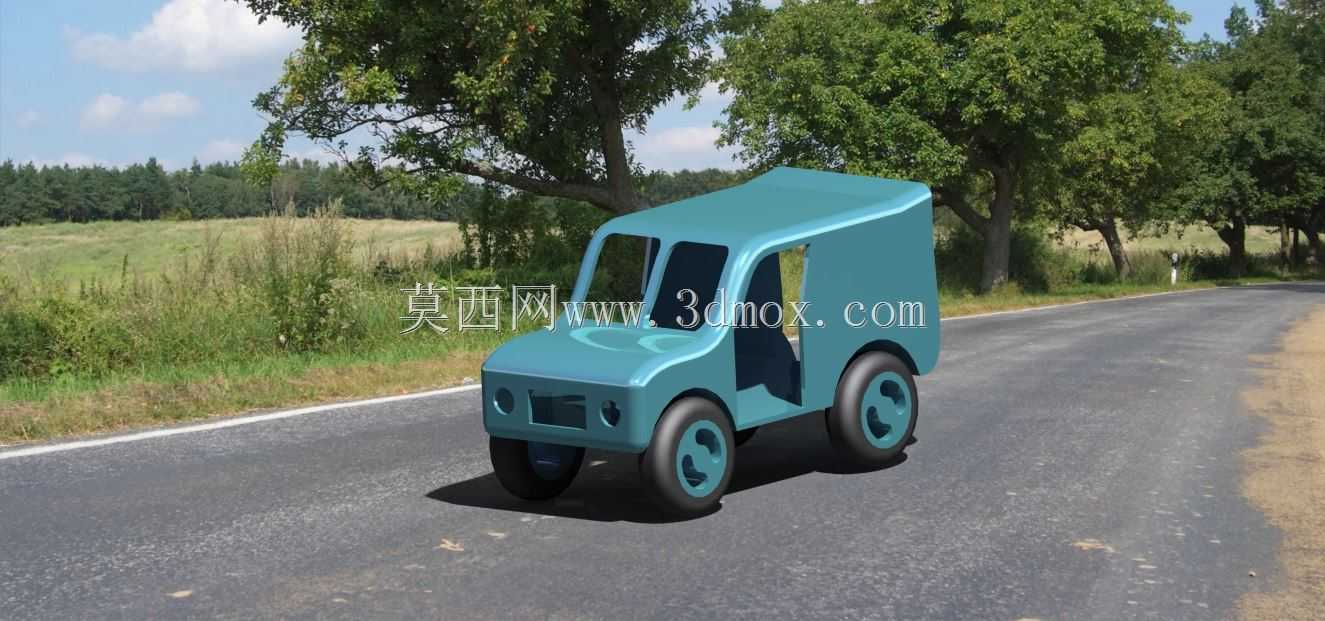

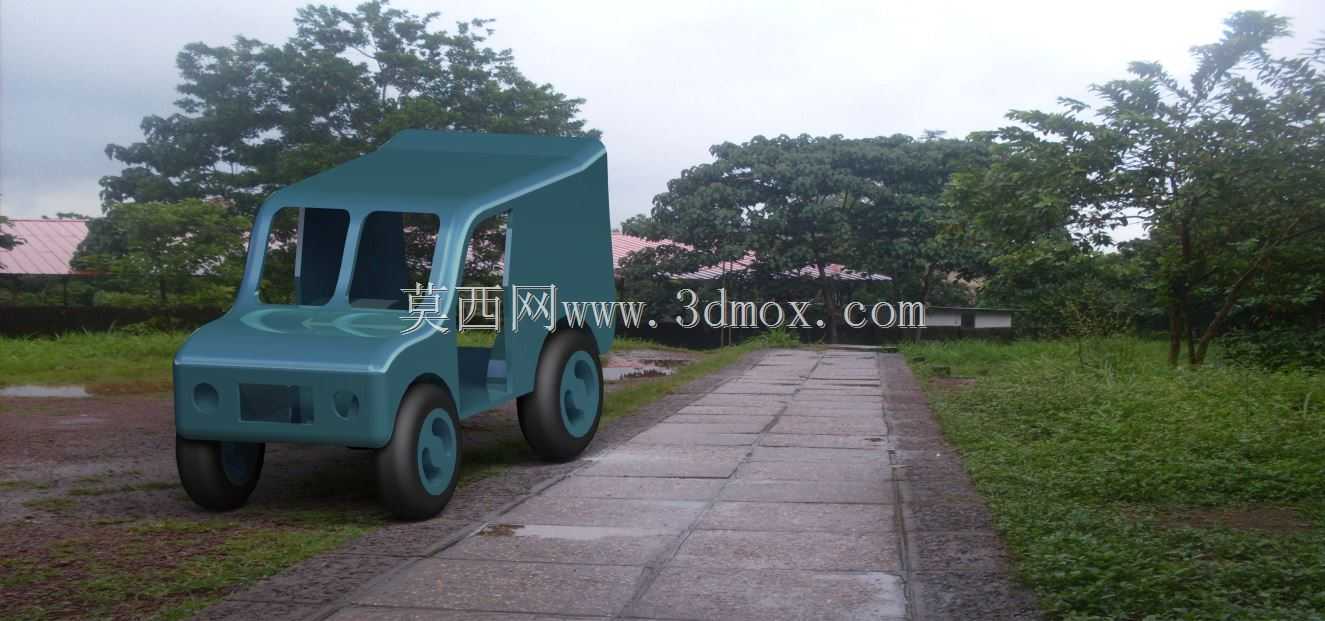

　　这款Q版厢式小车的设计，最初是面向儿童玩具开发、幼教场景教具以及文创IP衍生周边的落地需求做的结构方案，整体做了大幅的卡通化比例调整，没有照搬现实里轻型厢货的真实尺寸比例，而是把车身轮廓做了圆润化收边，所有外露棱边都做了R3以上的圆角处理，完全规避尖锐结构，适配低龄用户使用的安全要求。从实际应用场景来看，这个结构既可以直接作为注塑玩具的开模原型，也能调整材质参数后用于动画场景的载具资产，还能放大尺寸后作为商场儿童游乐区的互动代步装置基底。

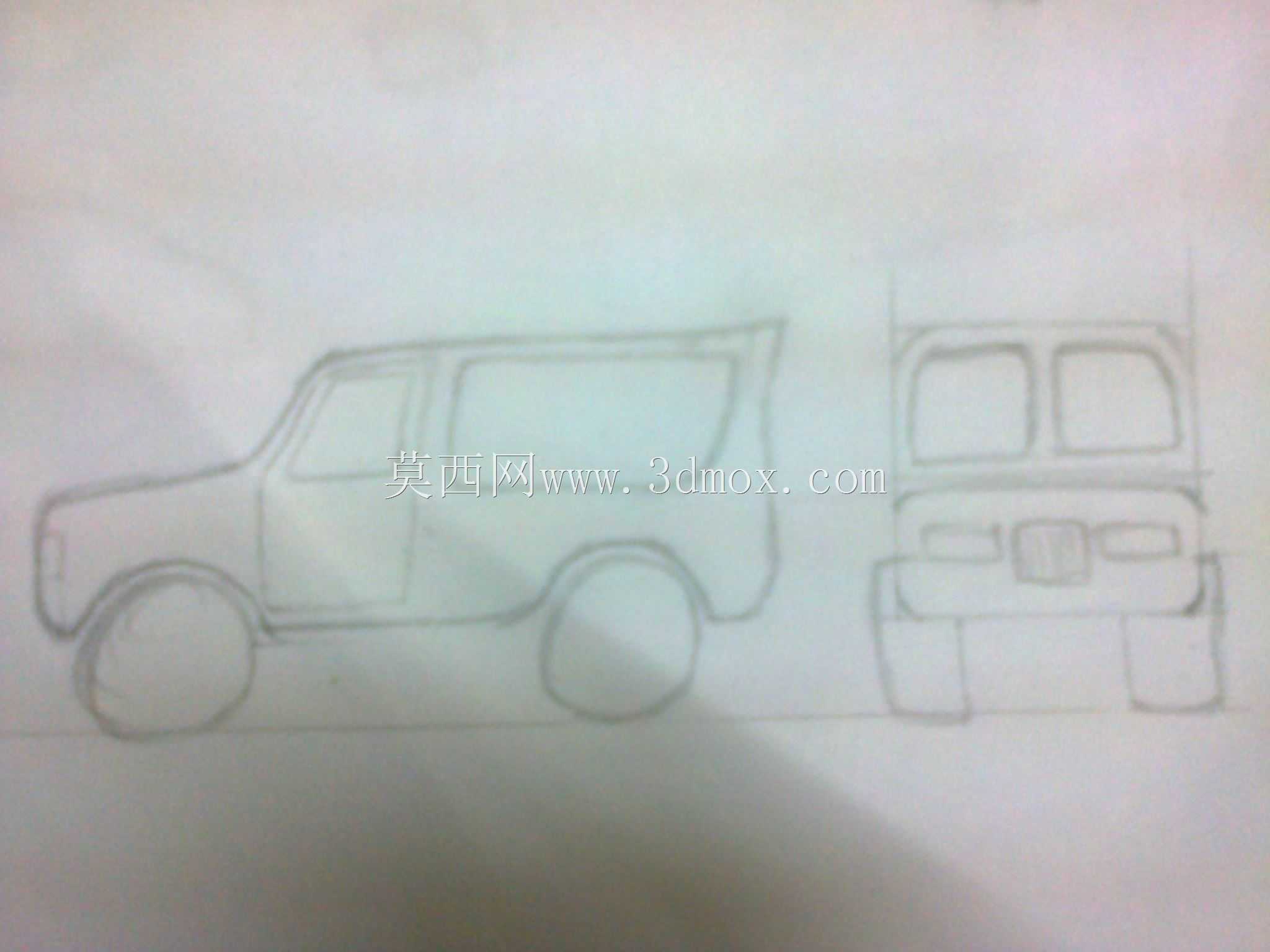

　　设计过程中首先确定的是轮距与轴距的边界，为了保证卡通感同时兼顾结构稳定性，轮距设定为车身宽度的75%，轴距控制在车身总长的60%，四个车轮完全外露在车身侧围下方，没有设计轮拱包覆结构，一方面简化了后期模具的抽芯工序，另一方面也让整车视觉重心更低，放置在平面上时抗倾覆角度可以达到28度，满足玩具类产品的抗倾倒测试要求。车轮部分做了一体化的轮毂轮胎造型，轮毂上的装饰凹槽深度控制在2mm以内，避免积灰同时也减少注塑时的缩痕风险，轮胎外圈没有做复杂的胎纹，只保留了一圈浅凹槽模拟橡胶轮胎的视觉分界，降低小尺寸零件的脱模难度。

　　车身前部的驾驶舱区域，把前挡风玻璃做了大倾角的简化设计，两块侧窗与前风挡直接做连通式的轮廓，没有设计B柱分隔，既符合卡通化的简洁视觉要求，也减少了透明件的装配拼接缝。前脸的进气格栅做了横向细条纹的简化造型，两侧车灯采用圆形凸起结构，直接集成在前围板上，不需要额外装配独立灯组零件，对于玩具类产品来说能大幅减少装配工序，降低生产环节的零件损耗率。车身侧面没有设计外露的门把手、侧转向灯等细碎零件，整个侧围是完整的大曲面，只在驾驶位一侧预留了简化的后视镜造型，后视镜采用圆柱形支杆加圆形镜面的极简设计，支杆根部做了加厚的圆角过渡，避免把玩过程中发生断裂。

　　厢体部分与驾驶舱是一体化的整体结构，没有做分隔式的货厢拼接，整个货厢顶部做了微弧的隆起，避免平面结构容易出现的视觉凹陷感，货厢尾部没有单独建模对开式尾门，保持了完整的曲面完整性，适配不同场景下的自定义涂装需求，不管是印上快递品牌标识做文创周边，还是印上卡通图案做儿童玩具，都有足够的平整展示面。整车的离地间隙控制在12mm（对应1:18缩放比例下），既保证了通过普通桌面拼接缝隙、小高度地毯边缘的能力，也不会因为离地过高导致视觉上的不协调。

　　建模过程中所有的配合面都做了拔模角度处理，外表面拔模斜度统一为1.5度，内部筋位的拔模斜度加大到3度，完全满足注塑生产的工艺要求，不需要后期再做工艺性修改。车身内部预留了标准的微型电机安装位，尺寸刚好适配130型直流微型电机，同时预留了两节7号电池的仓体空间，不需要额外改动结构就能加装电动驱动模块，实现基础的前进后退功能。车轮的安装轴孔做了D型切面设计，与金属车轴配合时可以防止车轮空转打滑，轴孔周边做了2mm厚的加强筋，避免摔落时轴孔开裂。

　　从结构强度角度考虑，整个车身的壁厚统一设定为2.5mm，转角位置的壁厚做了均匀过渡，没有出现壁厚突变的情况，能有效避免注塑过程中出现气泡、缩孔等缺陷。车身底部做了网格状的加强筋布局，筋高8mm，厚度1.2mm，既可以提升整个车体的结构刚性，减少按压时的形变，也不会过多增加整体重量。前后保险杠的位置做了突出车身5mm的加厚结构，采用和车身同材质的一体化设计，发生正面碰撞时可以先吸收冲击力，保护驾驶舱区域的结构完整性，对于玩具产品来说能大幅提升抗摔性能。

　　这个模型的结构设计没有追求真实车辆的机械复杂度，而是在卡通视觉效果、生产工艺可行性、实际使用安全性三者之间做了平衡，不管是用于3D打印制作个性化手办，还是用于批量注塑生产商用玩具，或是作为三维场景的载具素材，都不需要做过多的结构调整，能直接适配不同的落地场景需求。
