复古改装350cc单缸摩托车结构设计

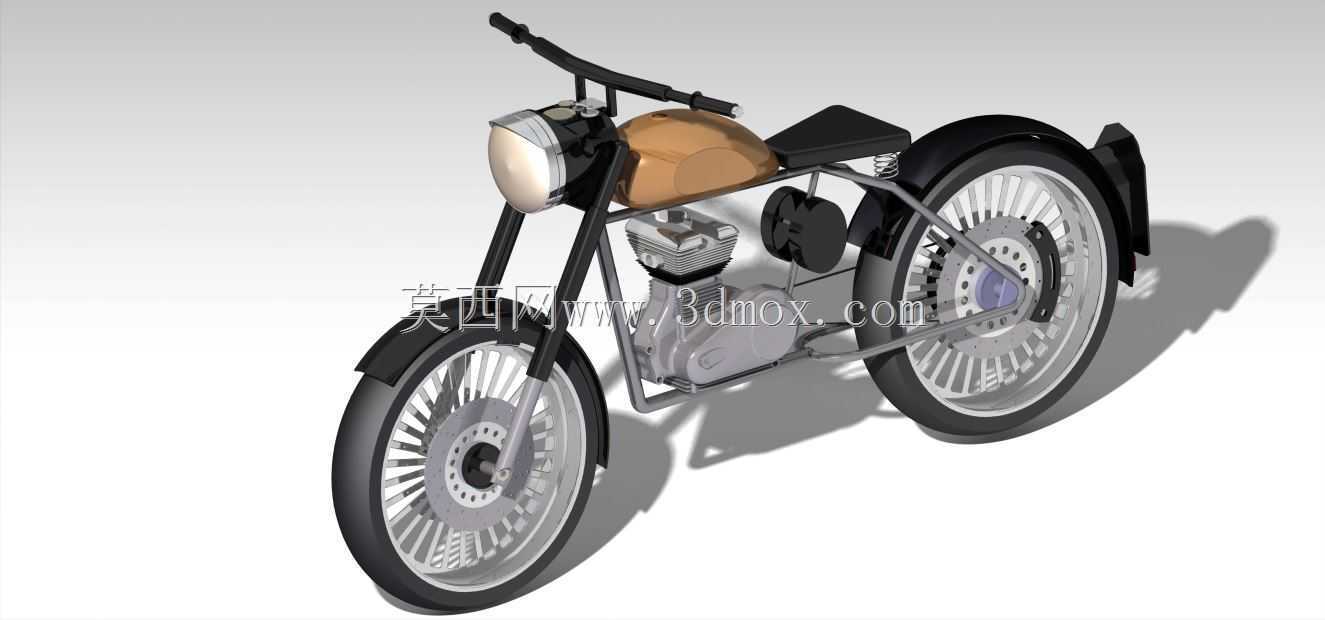

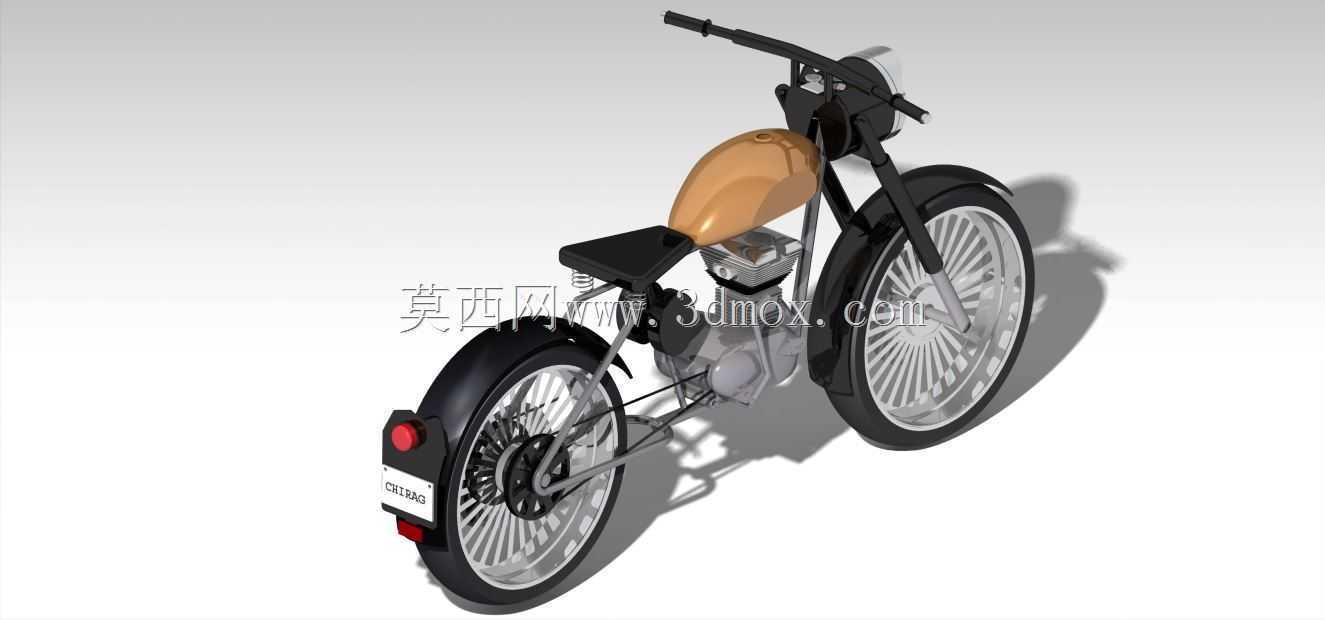

　　这款复古改装机车的结构设计，核心围绕小排量复古骑行场景的实际需求展开，在保留Bobber风格极简外观的基础上，对整车动力、行走、操控系统的安装边界做了完整的结构适配。从实际使用场景来看，这类350cc排量的复古机车主要面向城市通勤、短途休闲骑行的用户群体，既不需要大排量车型的极端动力储备，也比小排量代步车拥有更充足的扭矩输出，能够应对城市道路的快速起步、国道巡航的动力需求，同时轻量化的车身结构也能满足新手用户的操控门槛。

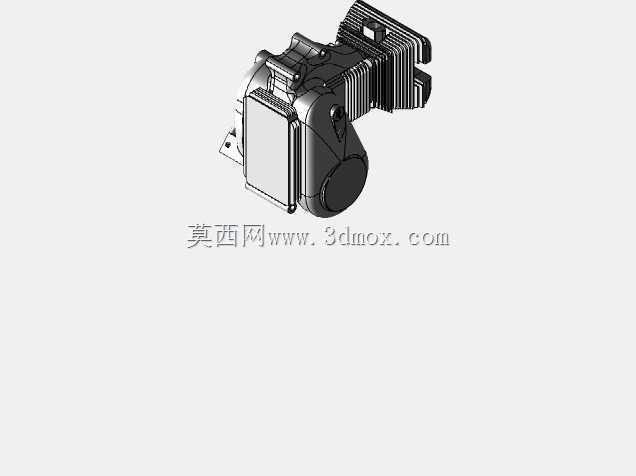

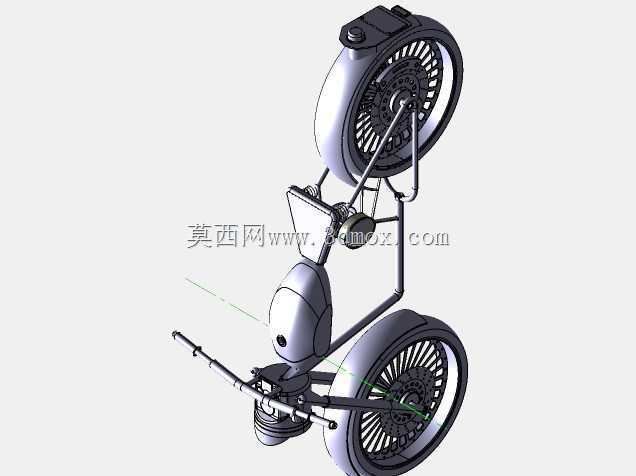

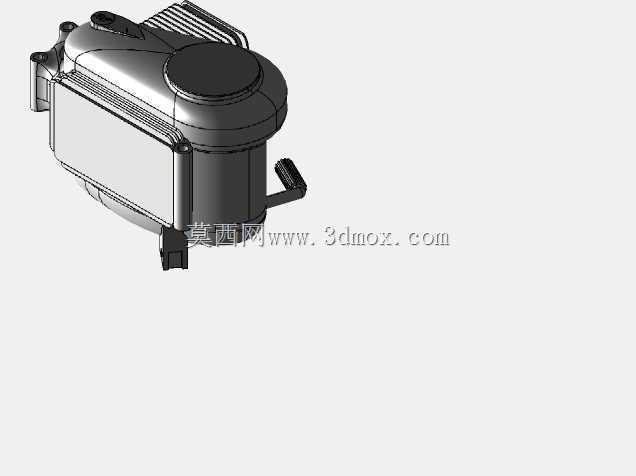

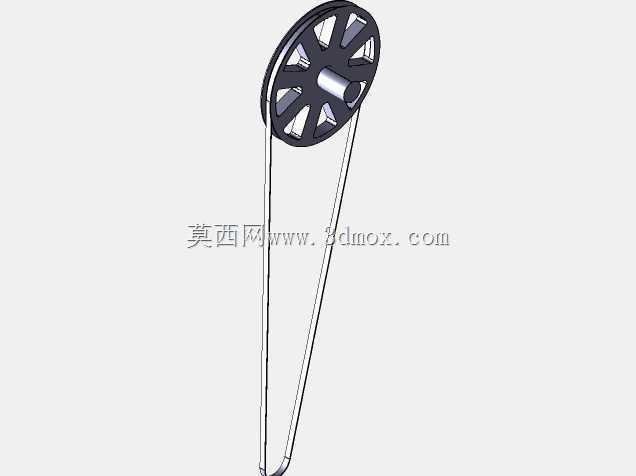

　　设计思路上没有采用复杂的覆盖件包裹，而是将发动机、车架、传动结构直接外露，一方面还原复古机车的机械美感，另一方面也降低了后期维护的拆装难度，日常检修油路、电路、传动部件时不需要拆卸大量装饰覆盖件。动力单元采用单缸风冷结构，安装位置位于车架下管与中部立管的交汇区域，缸头朝向车头方向倾斜布置，既保证了行驶过程中的迎风散热效率，也将整车重心控制在前后轮之间的中心区域，避免重心偏置带来的操控稳定性问题。发动机与后轮毂之间采用链条传动结构，后摇臂的安装孔位预留了链条张紧调节的行程范围，能够适配不同磨损程度的链条调整需求，不需要额外加装张紧轮结构，简化了传动系统的维护流程。

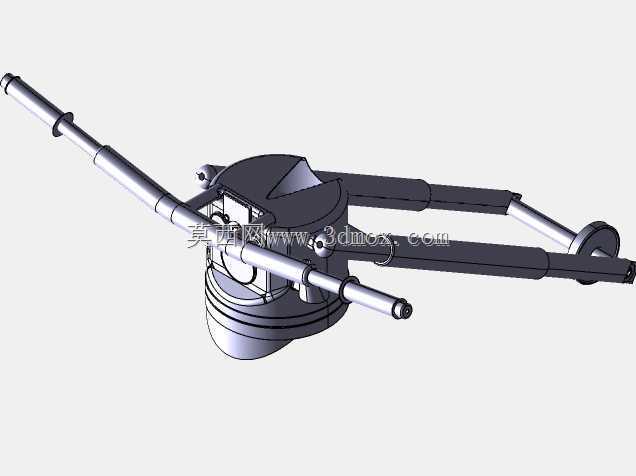

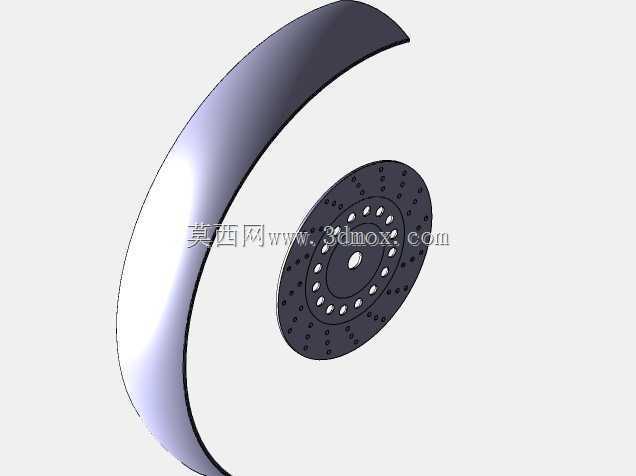

　　行走系统采用前后等直径的辐条轮毂结构，辐条采用交叉编织的固定方式，相比一体铸造轮毂拥有更好的径向缓冲能力，在非铺装路面行驶时能够吸收部分路面冲击，提升骑行舒适度。前轮安装单碟刹制动结构，制动卡钳固定在前叉下端的安装座上，制动盘与轮毂同轴固定，卡钳的安装位置避开了前叉减震的运动行程，不会在减震压缩时出现干涉问题。后轮同样采用碟刹结构，同时集成了链轮安装座，将传动与制动功能集成在同一轮毂单元上，减少了后轮轴的安装零件数量，降低了装配复杂度。前叉采用正置式减震结构，上下联板将前叉与方向柱刚性连接，方向把采用低位直把设计，安装位置与上联板直接固定，转向行程预留了足够的左右转动角度，不会在满打方向时出现车把与油箱、车架的磕碰干涉。

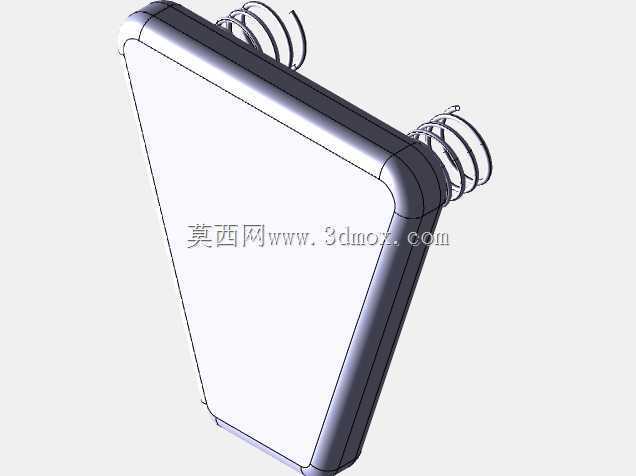

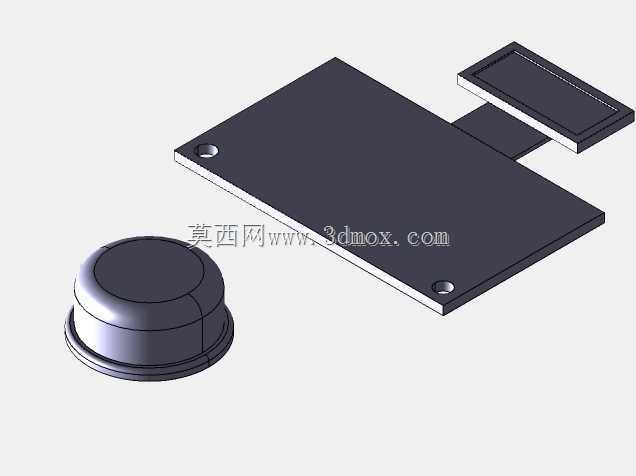

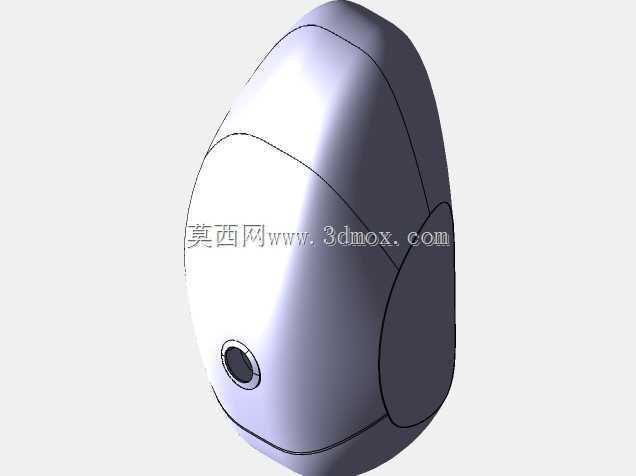

　　油箱采用水滴形复古造型，安装位置位于车架上管的上方，底部的安装卡扣与车架预留的安装点完全匹配，油箱出油口的位置正对发动机化油器的安装接口，缩短了油路的长度，减少了油路弯折带来的供油不畅风险。座椅采用单座薄垫设计，安装位置位于后车架的上方，座高控制在适合多数用户的范围，同时座椅下方预留了电瓶、点火器等电气元件的安装空间，不需要额外加装侧置的电气盒，保持了车身侧面的简洁外观。前后挡泥板采用短款设计，安装位置贴近轮胎表面，既能够阻挡行驶过程中轮胎带起的泥水，也不会因为挡泥板过长影响复古外观的协调性，后挡泥板的安装支架直接固定在后摇臂上，能够跟随后摇臂一同随减震运动，始终保持与轮胎的间隙一致，不会出现减震压缩时挡泥板磕碰轮胎的问题。

　　整车的外形尺寸控制在紧凑级范围，轴距适配城市道路的转弯半径需求，原地挪车、低速行驶时的操控灵活性更高，车架采用钢管焊接结构，主受力管的管径经过强度校核，能够承受动力输出、路面冲击带来的交变载荷，关键焊接位置的应力集中区域做了圆弧过渡处理，避免长期使用出现焊缝开裂的问题。排气系统采用短款侧出结构，安装位置位于发动机右侧，排气口朝向车尾方向，安装吊耳与车架的连接点预留了减震缓冲衬套的安装位置，能够隔绝发动机运转带来的排气振动，避免排气系统长期振动出现吊耳断裂的问题。整车所有外露的紧固件都采用标准规格的公制螺栓，后期维护更换配件时不需要特殊规格的工具，降低了用户的后期维护成本。
