车载螺旋千斤顶支撑壳体结构设计

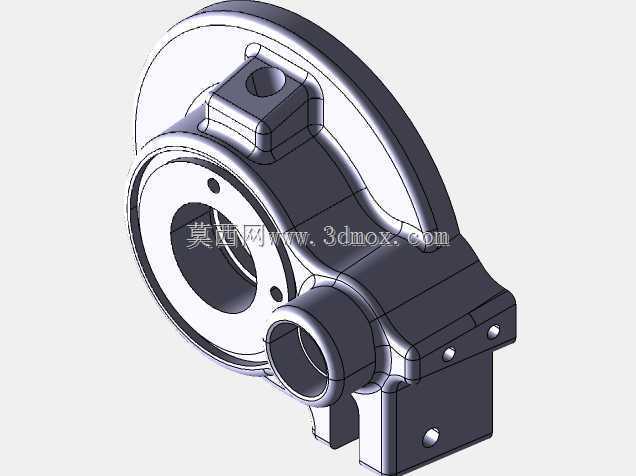

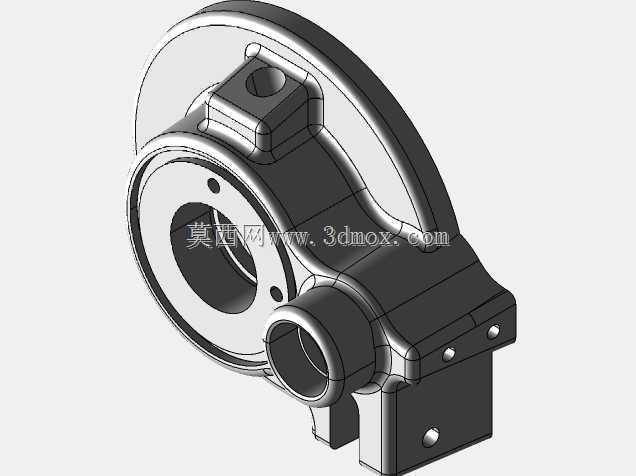

　　车载螺旋千斤顶的支撑壳体作为整套举升机构的核心承载基体，日常应用场景覆盖乘用车应急换胎、底盘简易检修、户外非铺装路面车辆脱困辅助等工况，多数时候需要在地面不平整、支撑角度存在小幅偏差的环境下承接整车单侧的整备质量载荷，设计阶段需要优先考量结构的载荷传递路径合理性，避免应力集中导致的壳体形变甚至开裂问题。从结构布局来看，该壳体集成了多个功能接口：大直径内孔用于装配举升螺杆的导向铜套，孔位同轴度公差需要控制在0.02mm以内，保证螺杆升降过程中无卡滞、偏磨问题；侧方伸出的圆柱接口用于安装摇臂驱动的锥齿轮传动组，接口端面的定位止口需要与齿轮端盖精准配合，防止传动过程中进入沙尘、泥水导致齿轮副磨损加速；

　　壳体下部的安装支耳设置了两个同轴定位销孔与一个螺栓过孔，用于将整个壳体固定到底部支撑座上，支耳与壳体主体的过渡位置采用了大圆角加强结构，避免举升载荷传递到支耳位置时出现应力突变。上部的方形凸台设置了贯通的铰接孔，用于连接顶部的支撑顶帽，顶帽可以在一定角度范围内自适应摆动，适配车辆底盘支撑点的倾斜面，保证举升过程中支撑面完全贴合，不会出现滑脱风险。设计过程中首先根据目标车型的最大单侧轴荷确定壳体的额定承载能力，再通过有限元仿真对各个载荷路径的壁厚进行优化：主体圆盘结构的壁厚在保证径向刚度的前提下做了局部减薄处理，在非承载区域设置了减重凹槽，相比等壁厚设计整体重量降低了18%左右；传动接口位置因为要承受摇臂输入的扭矩载荷，

　　局部增加了加强筋结构，筋位走向与扭矩传递方向保持一致，避免齿轮啮合过程中接口位置出现形变导致齿轮啮合间隙变大、传动异响问题。安装边界方面，壳体底部支耳的安装孔中心距与常规车载千斤顶的底座安装尺寸完全兼容，不需要额外修改底座结构即可完成替换装配；上部顶帽铰接孔的尺寸与市面主流的防滑顶帽适配，用户可以根据使用场景更换橡胶防滑顶帽或者钢制V型顶帽，适配不同的底盘支撑结构。实际使用过程中，该壳体的外轮廓做了圆弧过渡处理，没有尖锐棱角，避免使用者操作摇臂时被刮伤；壳体表面的涂装附着力需要满足中性盐雾试验48小时无红锈的要求，适配车载工具长期在后备箱存放、接触潮湿空气的使用环境。传动接口的位置特意做了下沉式设计，

　　摇臂插入后与壳体外表面的间隙控制在15mm左右，既保证摇臂有足够的回转空间，又避免间隙过大导致杂物进入传动腔。在做结构验证的时候，需要重点测试三个极限工况：一是额定载荷下偏载15度时壳体的形变情况，要求各个安装面的形变量不超过0.1mm，保证传动部件的配合精度不受影响；二是1.5倍额定载荷下的静载保压测试，持续保压2小时后壳体无塑性形变、无裂纹产生；三是反复升降疲劳测试，完成1000次全行程举升回落循环后，各个配合面的磨损量不超过0.05mm，传动阻力无明显上升。很多新手设计这类壳体的时候容易忽略传动接口与螺杆安装孔的位置度要求，往往会出现装配后锥齿轮啮合间隙不均匀，摇臂转动时手感时松时紧，甚至出现卡滞的问题，这个结构在设计阶段就将两个孔位的位置度公差严格控制在0.03mm以内，并且在模具成型阶段预留了0.1mm的精加工余量，装配前通过铰刀精加工保证配合精度。另外壳体上的各个密封槽尺寸也经过反复验证，装配O型密封圈后压缩量控制在25%左右，既可以有效阻挡外界的泥水、沙尘进入壳体内部，又不会因为密封圈压缩量过大导致转动阻力上升。
