螺旋千斤顶核心传动组件结构设计

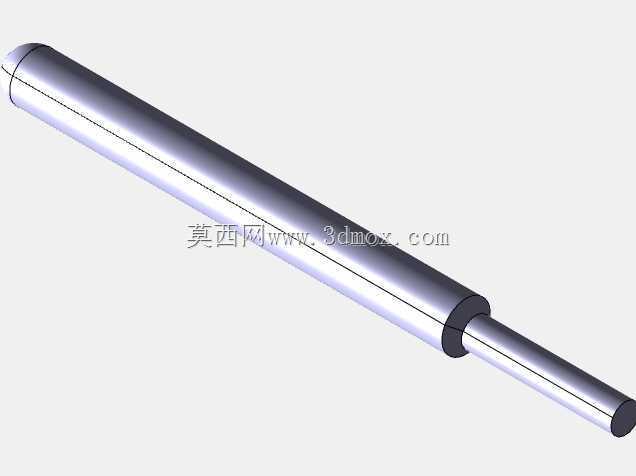

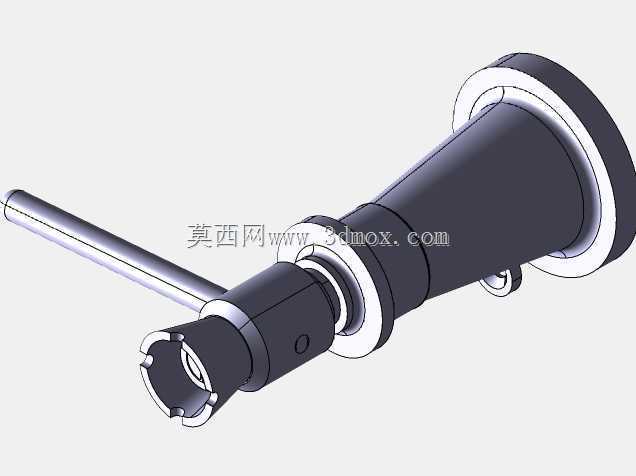

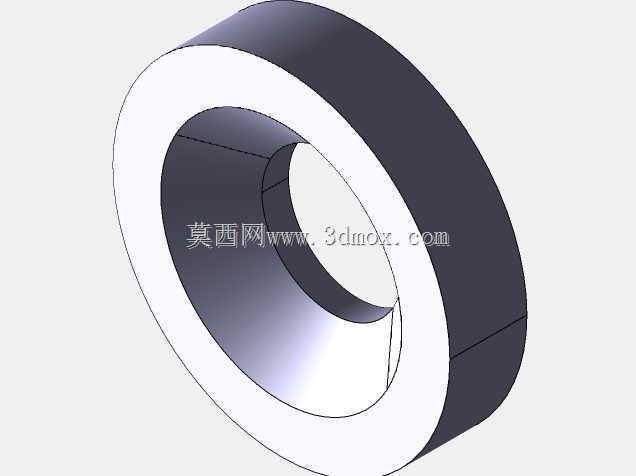

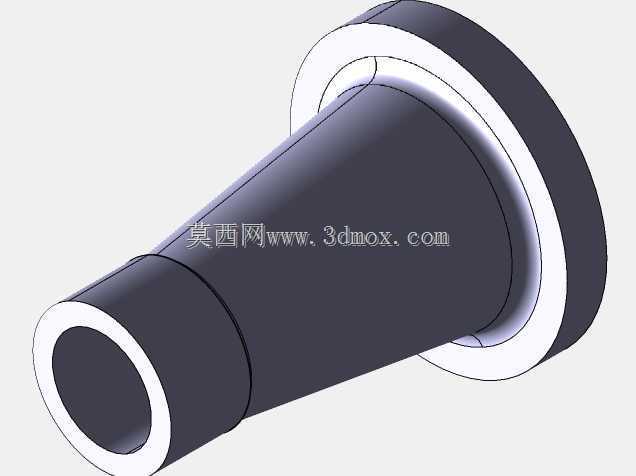

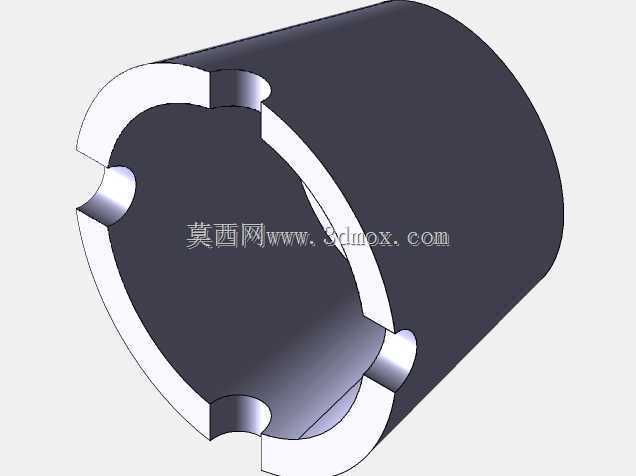

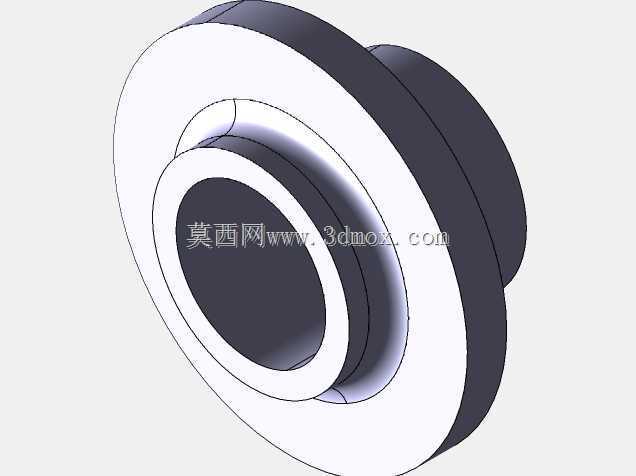

　　在设备检修、重型构件安装、工装调平这类需要精准控制顶升高度的作业场景里，螺旋千斤顶的传动核心组件直接决定了整套顶升装置的承重稳定性、行程控制精度以及长期使用的耐磨性能，不同于液压类顶升部件容易出现泄压回落的问题，螺旋副传动的机械自锁特性，让它在需要长时间持重保压的工位上有着不可替代的应用优势。这套组件的设计核心围绕螺旋传动的受力特性展开，主体采用锥台过渡加端部法兰的结构形式，大端法兰作为承重承载面，在装配时与千斤顶的底座支撑结构配合，通过端面贴合传递垂直方向的顶升载荷，法兰端的环形凸台设计既可以在装配时实现径向定位，避免组件受偏载时出现径向窜动，也能在长期承重过程中分散接触面的压应力，减少局部应力集中导致的结构变形。

　　锥台段的结构设计并非单纯的外形过渡，而是根据螺杆顶升过程中的受力分布做的变径处理，越靠近法兰承载端的位置截面直径越大，匹配顶升时根部弯矩最大的受力特点，避免螺杆伸出最长行程时根部出现应力超限的问题，锥台表面的加工精度直接影响螺杆升降过程中的同轴度，设计时预留了足够的加工余量来满足表面粗糙度要求，减少螺杆往复运动时的摩擦阻力。小端的空心轴段是与螺杆传动螺母配合的安装部位，空心结构在保证整体结构刚度的前提下，有效降低了组件自身重量，内壁的加工精度需要与螺母外圆实现过渡配合，通过周向的定位结构限制螺母的转动自由度，保证转动螺杆时螺母只做轴向直线运动，实现顶升与回落的动作输出。从安装边界来看，

　　组件法兰端的外径尺寸需要匹配千斤顶底座的安装沉孔，装配后法兰端面与底座支撑面完全贴合，不能出现局部间隙，否则承重时会出现偏载导致螺杆卡滞；锥台段的锥度设计需要兼顾结构强度与螺杆的行程空间，避免螺杆上升到最大行程时与锥台内壁发生干涉；小端空心段的内径尺寸需要匹配传动螺母的外径，配合公差控制在合理区间，既不能过松导致传动间隙过大影响顶升精度，也不能过紧导致装配困难、螺母受热膨胀后出现卡滞。在实际应用中，这套组件需要承受垂直方向的静载荷、顶升过程中的动载荷以及偏载工况下的附加弯矩，所以设计时在法兰与锥台的过渡位置做了圆角处理，避免直角过渡带来的应力集中问题，经过受力校核，在额定承重范围内，组件各截面的压应力、剪应力都在材料许用应力范围内，

　　长期循环使用不会出现塑性变形。螺旋传动的自锁特性依赖于螺纹升角小于摩擦角的设计，而这套组件作为螺母的承载基体，其安装精度直接影响螺纹副的配合间隙，组件的同轴度误差过大会导致螺纹副出现偏磨，不仅会降低传动效率，还会破坏自锁性能，引发持重时自动回落的安全隐患，所以设计时对法兰端面与空心轴内孔的垂直度、锥台段与内孔的同轴度都提出了明确的形位公差要求。在不同的应用场景下，这套组件可以搭配不同导程的传动螺杆与螺母，小导程的配置适合需要高精度调平的工位，比如大型设备安装时的水平校准，每次转动螺杆的顶升量更小，调节精度更高；大导程的配置适合需要快速升降的工位，比如重型工件的周转顶升，能够缩短空载行程的操作时间。组件的外轮廓没有多余的凸起结构，整体结构紧凑，在装配到千斤顶外壳内部时，不会与外壳的加强筋、限位结构发生干涉，法兰端的安装孔位可以根据不同的底座结构做适配调整，满足不同吨位螺旋千斤顶的通用化装配需求。从维护角度来看，这种一体化的锥台法兰结构，相比拼接式的承载组件，减少了连接螺栓的受力环节，长期使用不会出现连接松动的问题，只需要定期在传动副位置添加润滑脂，就能保证螺杆升降顺畅，降低摩擦磨损，延长整套千斤顶的使用寿命。在现场作业中，经常会遇到作业空间狭小的情况，紧凑的结构设计让整套千斤顶的外径尺寸得到有效控制，能够伸入到设备底部的狭小间隙内完成顶升作业，不需要额外开挖作业坑或者垫高设备，大幅提升了现场作业的效率。
