内燃机传动连杆结构三维设计

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常做结构建模时，首先要明确该部件的受力边界：做功冲程中活塞承受的燃气爆发压力通过活塞销传递到连杆小端，沿杆身传导至大端后驱动曲轴曲柄销做圆周运动，整个工作循环中杆身要交替承受拉压交变载荷、摆动惯性力带来的弯曲载荷，因此结构设计上必须兼顾强度冗余与轻量化需求。从结构细节来看，小端的通孔用于压装衬套与活塞销配合，孔位的同轴度、圆柱度公差直接影响活塞销的转动灵活性，建模时需要预留衬套压装的过盈量空间，同时小端端面与活塞销座的间隙要控制在合理范围，避免工作过程中出现轴向窜动卡滞。杆身采用工字形截面设计，

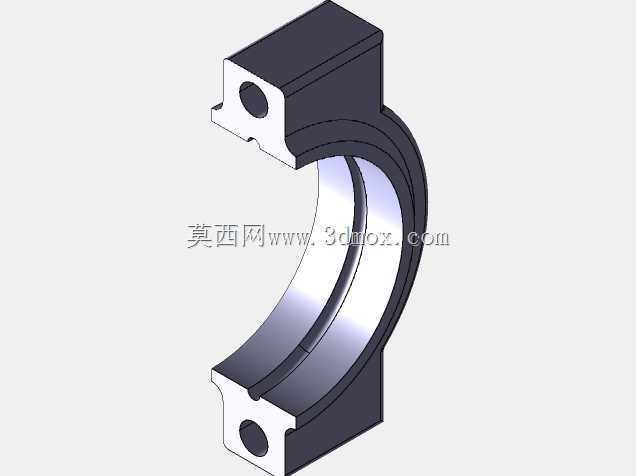

　　这种截面形式能在同等材料用量下获得更大的截面惯性矩，提升杆身的抗弯抗扭刚度，建模时要注意杆身与大小端的过渡圆角处理，圆角半径不能过小，否则会在交变载荷作用下产生应力集中，成为疲劳断裂的起始点。大端采用剖分式结构，拆分面通过连杆螺栓实现紧固，建模时需要精准匹配螺栓孔的位置度、拆分面的平面度要求，保证装配后大端孔的圆度不受螺栓预紧力的过度影响，大端孔内用于安装轴瓦，与曲轴曲柄销形成转动配合，孔的表面粗糙度、尺寸精度直接影响轴瓦的贴合度与润滑效果。实际应用场景中，这类连杆广泛适配小排量单缸汽油机、通用动力机械的内燃机单元，除了内燃机领域，在往复式压缩机、冲压设备的曲柄滑块机构中也能见到同结构原理的连杆构件，不同应用场景下的载荷特性差异，

　　会直接影响杆身截面尺寸、大小端孔径的参数设定。建模过程中需要严格把控安装边界尺寸：小端孔径要匹配对应规格的活塞销直径，大端孔径要适配曲轴曲柄销的尺寸，连杆中心距（大小端孔的中心距）直接影响活塞的行程参数，一旦尺寸偏差超出公差范围，会导致活塞在上止点时碰撞气缸盖、下止点时碰撞曲轴平衡块的严重故障。大小端的宽度尺寸也要匹配对应的安装空间，小端宽度要小于活塞销座的间距，大端宽度要避开曲轴曲柄臂的干涉区域，螺栓孔的分布圆直径要保证螺栓安装时不与曲柄销、曲轴平衡块产生运动干涉。结构细节上，杆身表面通常会设计加强筋结构，在不显著增加重量的前提下提升杆身的刚度，大小端的润滑油道孔位要精准定位，保证压力润滑油能顺利输送到衬套、轴瓦的配合面，

　　形成稳定的油膜降低磨损。很多初学者在练习这类构件建模时，容易忽略过渡圆角、拔模斜度这些工艺细节，实际上这些结构直接决定后续零件的可制造性，比如模锻成型的连杆毛坯，杆身与大小端的过渡位置必须设计符合锻造工艺要求的拔模斜度与圆角，否则会出现锻造成型缺陷、脱模困难的问题。另外在做装配校验时，要模拟连杆的整个摆动行程，检查在最大摆角位置时，杆身是否会与气缸壁、曲轴箱内壁产生干涉，螺栓头部、螺母位置是否会与周边构件发生碰撞，这些校验环节都是实际工程设计中必不可少的步骤，直接影响最终产品的装配可行性与运行可靠性。
