环形槽面滑块导向轮结构设计

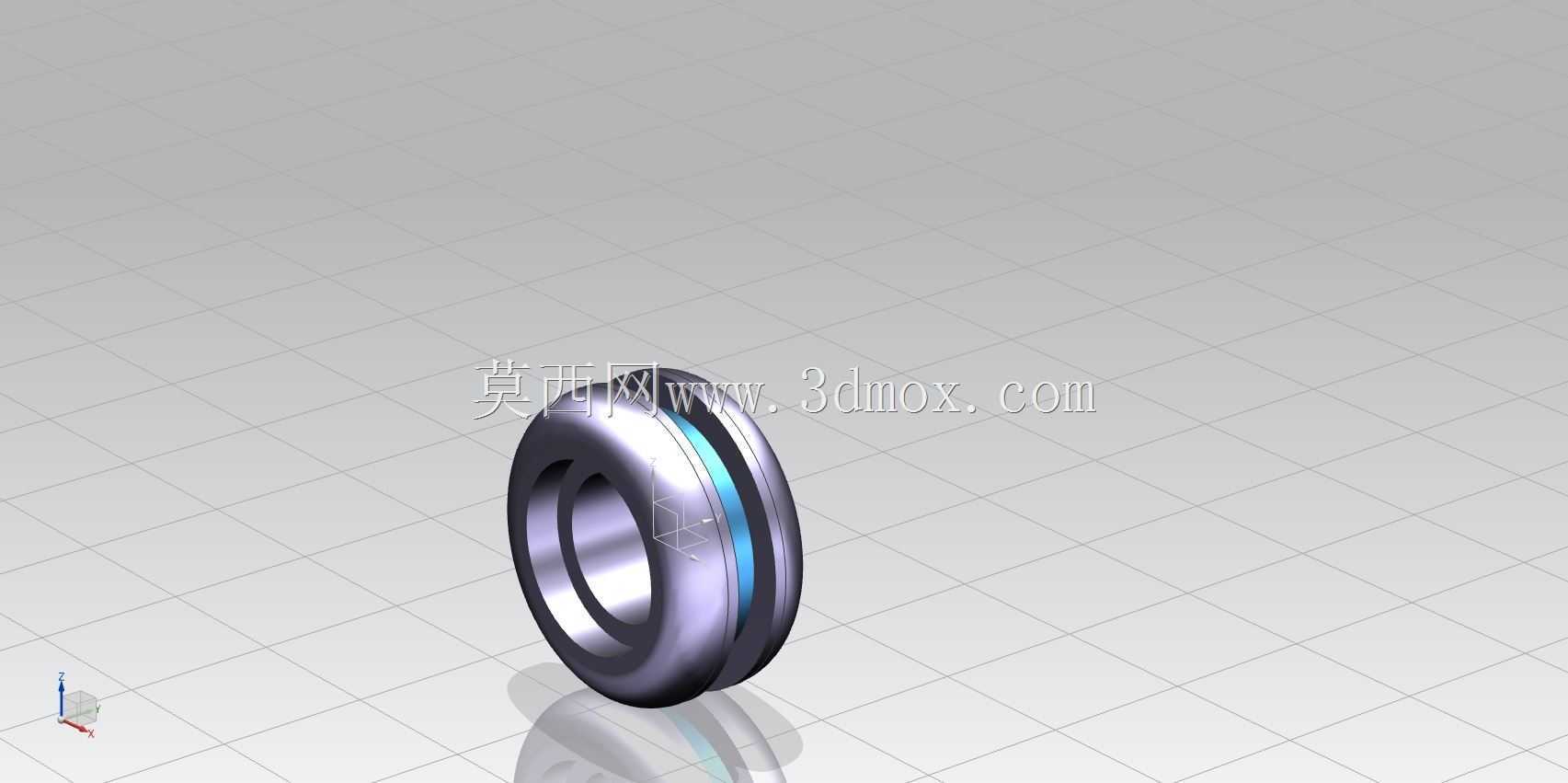

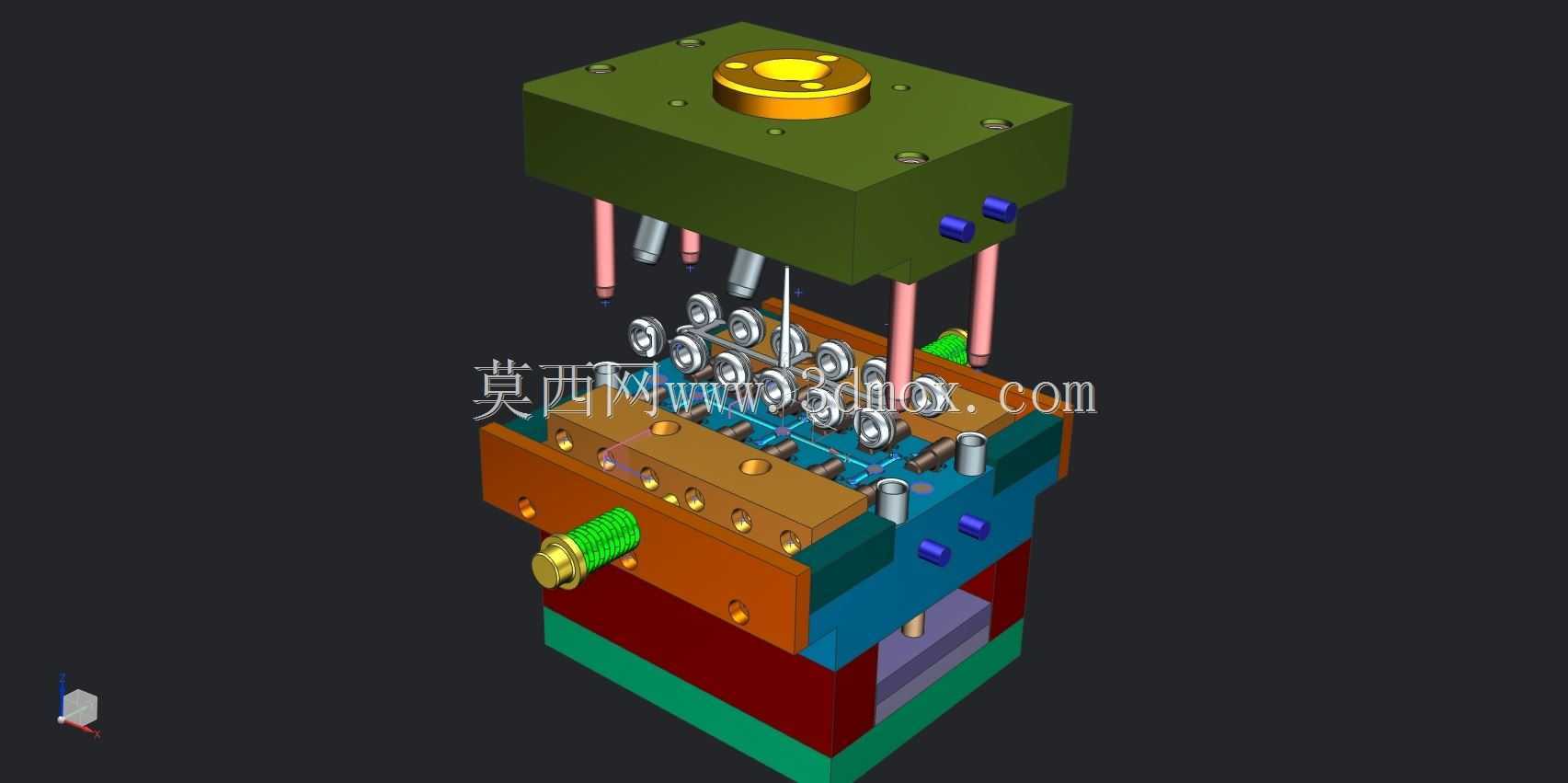

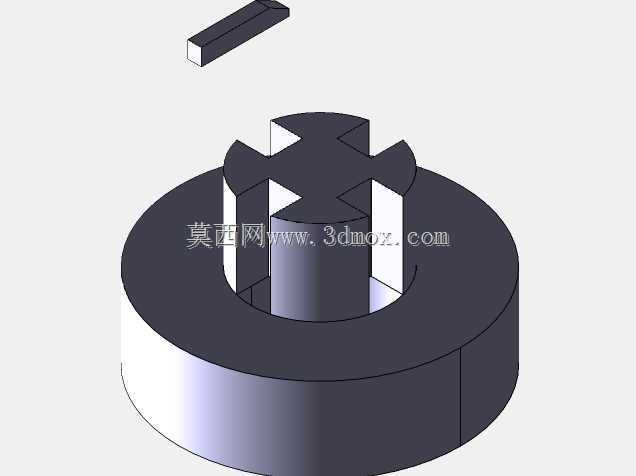

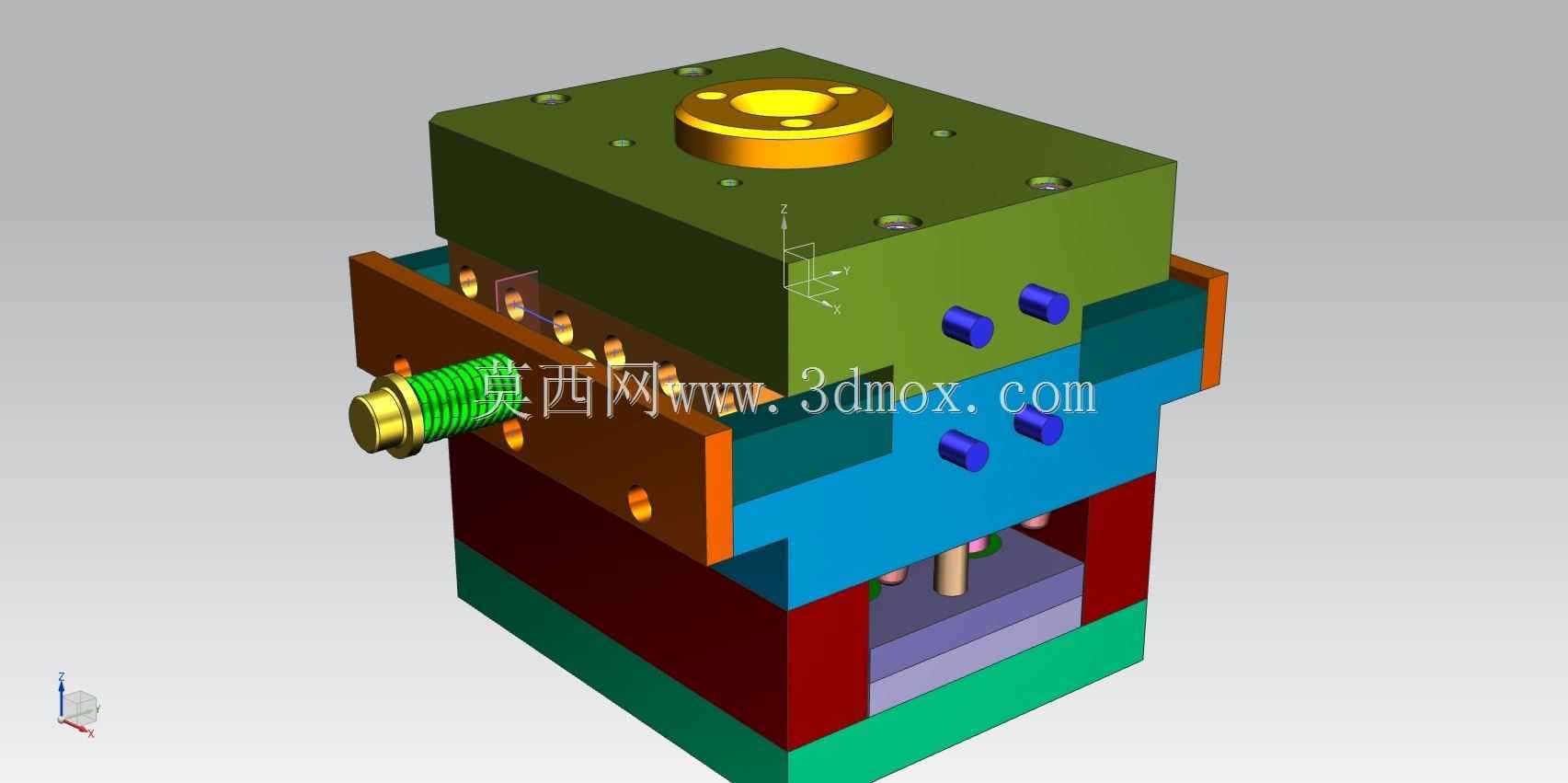

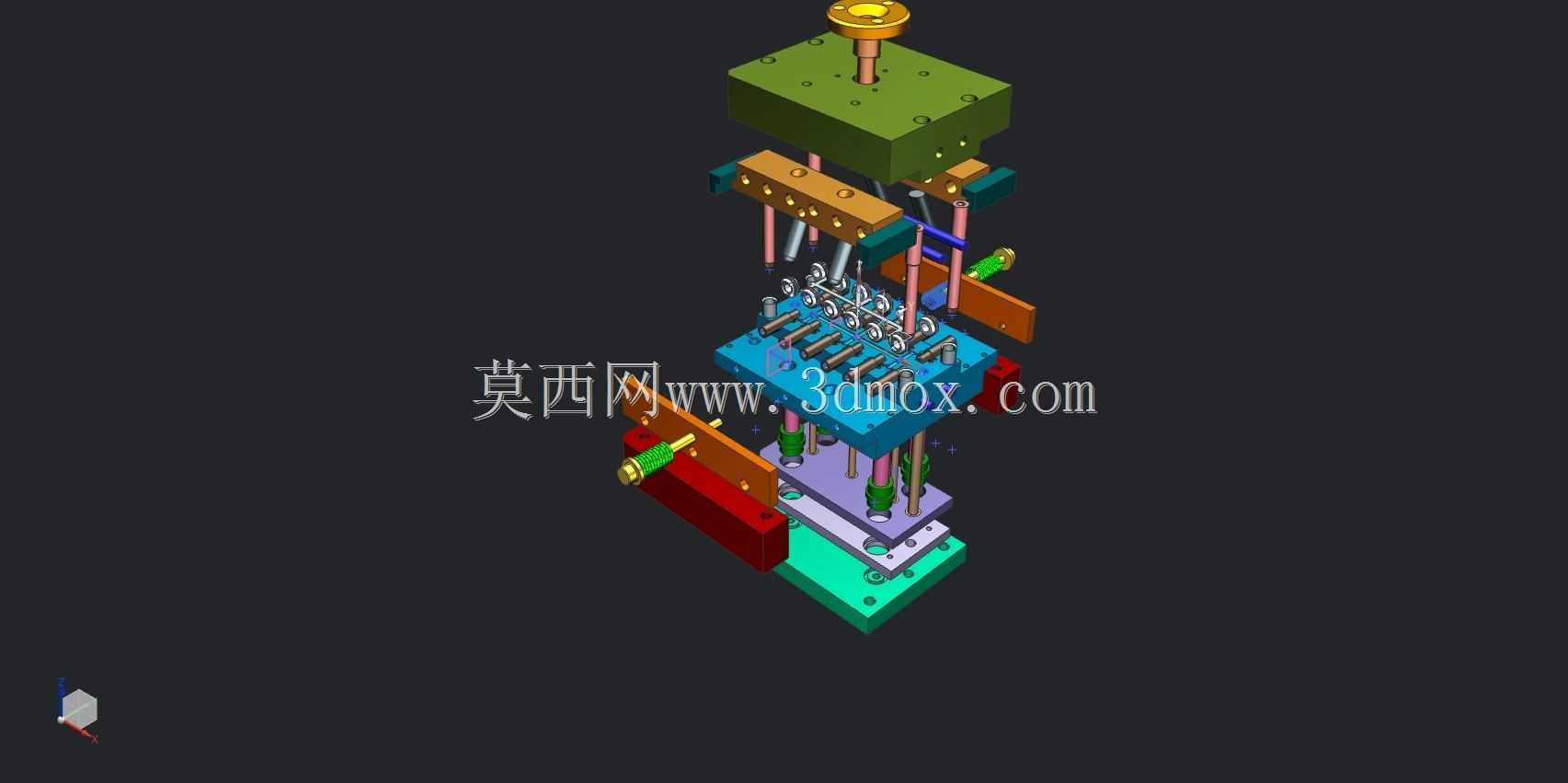

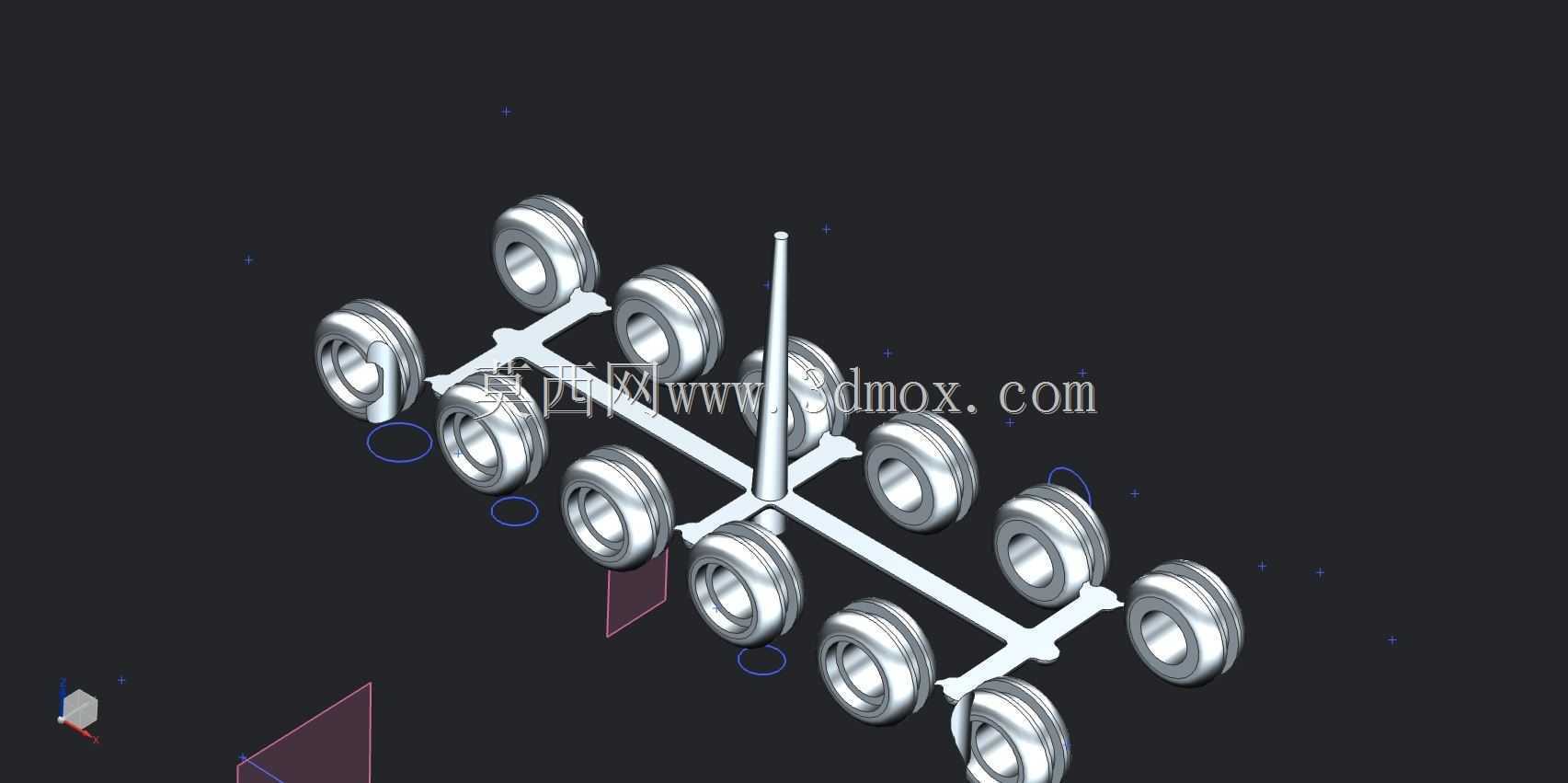

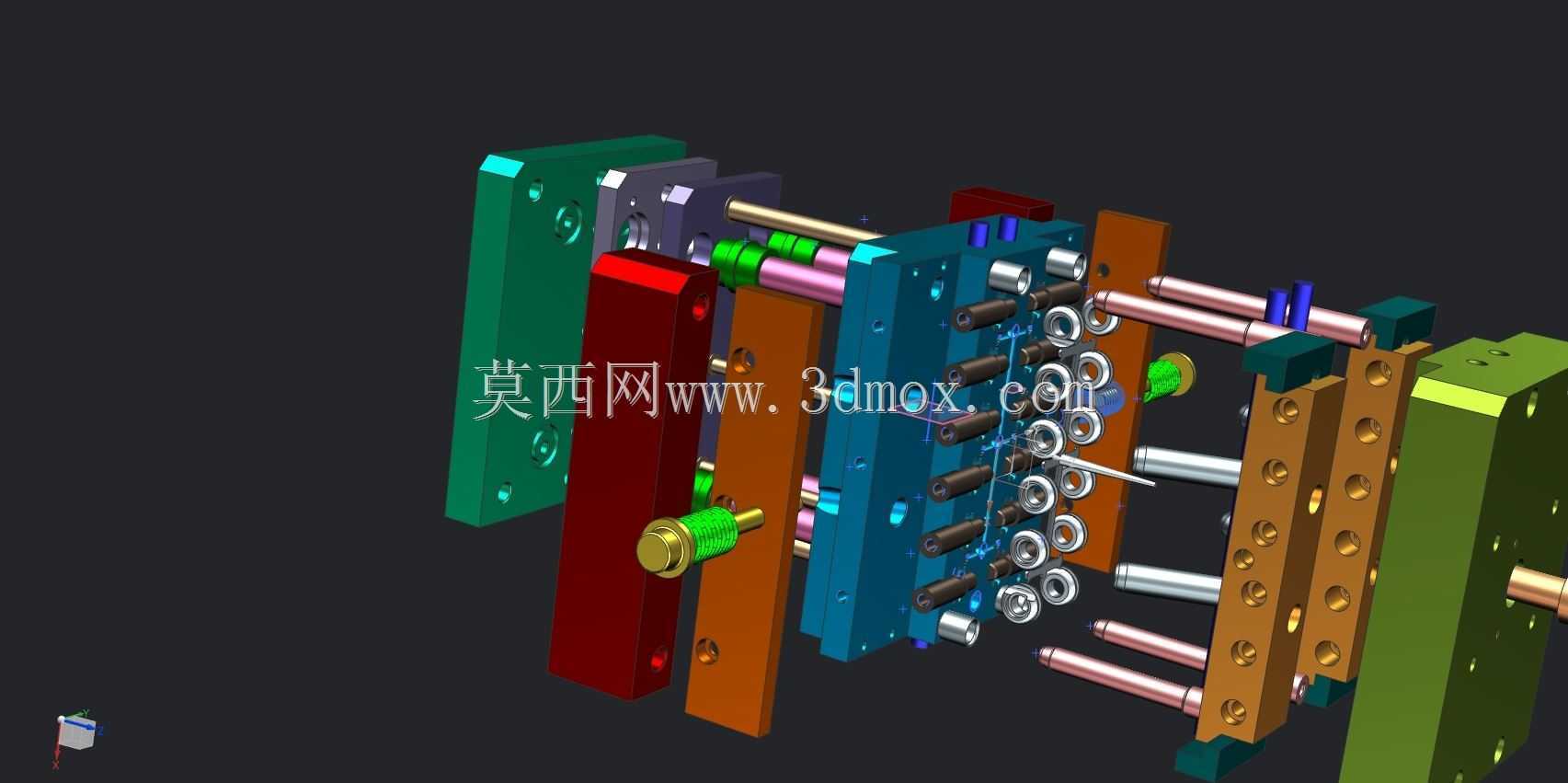

　　这类带环形凹槽的轮式滑块结构，在连续冲压送料机构、线材导向工位、小型输送线的张紧调节单元里都有高频应用，核心作用是为运动的线材、薄带材或者小规格传动件提供侧向限位与低阻力滑动支撑，避免运动件在高速往复或者连续输送过程中出现跑偏、剐蹭设备机架的问题。从结构设计逻辑来看，轮体采用中空通孔设计，是为了适配标准规格的销轴安装，通孔的内径公差按照基孔制H7精度控制，和销轴配合时能保证转动间隙控制在0.02-0.05mm区间，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小出现转动卡滞。轮体外侧的环形凹槽截面采用圆弧过渡设计，槽底的圆弧半径比适配的线材或者传动件半径大0.1mm左右，槽壁的倾斜角度控制在15度，

　　既能保证被导向的工件顺利卡入槽内，也能在工件出现小幅偏移时自动导正归位，不会出现硬剐蹭导致工件表面划伤。轮体的壁厚设计经过载荷校核，常规工况下单轮可承受120N的径向载荷，壁厚从槽底到外圆的厚度均匀过渡，避免出现应力集中的薄弱位置，在长期往复载荷作用下不会出现轮体开裂的问题。安装边界方面，轮体的轴向总宽度控制在18mm，外圆直径为42mm，安装时销轴两端的固定座需要预留至少2mm的轴向窜动间隙，轮体两侧和固定座之间要加装0.5mm厚的耐磨垫片，避免轮体端面和固定座直接摩擦产生额外阻力。轮体的材质选用常规的45号钢调质处理，表面硬度达到HB220-250，凹槽表面做抛光处理，粗糙度控制在Ra1.6以下，降低和被导向工件之间的摩擦系数，

　　如果是用于铜线、铝线这类软质线材的导向场景，还可以在凹槽表面镀硬铬，进一步提升表面耐磨性，避免长期使用后凹槽出现磨损失圆。在实际装配场景中，这类滑块轮通常是成组使用，比如在交流稳压器的调压滑动机构里，会搭配3-4个同规格的轮体，分别卡在调压导轨的不同接触面，保证滑动座在沿着导轨移动时全程保持水平，不会出现倾斜卡滞，调压过程中碳刷和线圈绕组的接触压力保持稳定，不会因为滑动偏移出现接触不良打火的问题。设计时还要考虑轮体的转动惯量控制，因为这类轮体很多是用在高速往复运动的工位上，转动惯量过大会导致启停时出现惯性冲击，所以在保证结构强度的前提下，轮体内部靠近内孔的位置做了等壁厚的减重设计，在不影响整体刚性的前提下降低整体重量，

　　减少往复运动时的惯性负载。另外轮体的两个端面都做了0.5mm的倒角处理，避免安装时剐蹭操作人员，也能保证垫片和端面贴合时不会因为锐边出现垫片割损的问题。在维护层面，这类结构的日常维护只需要定期在销轴位置加注少量锂基润滑脂，就能保证长期顺畅转动，不需要复杂的拆解保养，适合在批量生产的自动化设备里大规模使用，能有效降低设备的后期维护成本。
