小型越野车辆钢制轮辋结构设计

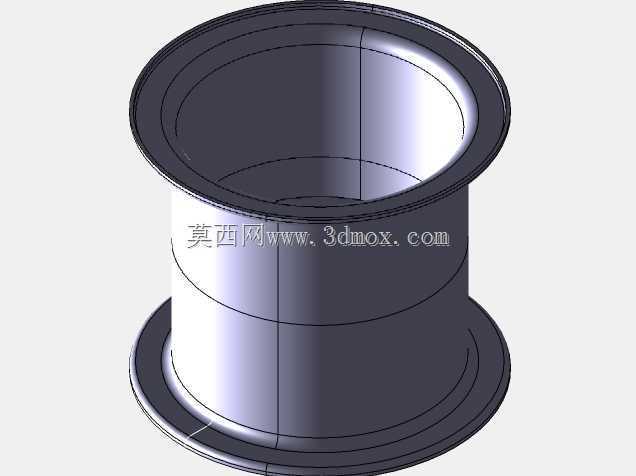

　　在非道路行走机械的行走系统设计中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接决定了整机在复杂路况下的通行可靠性与承载冗余度。这款针对小型拖拉机、全地形车开发的越野车轮结构，在设计初期就锚定了非铺装路面、泥泞耕地、林间越野等多场景的使用需求，没有照搬乘用车辆的轮辋设计逻辑，而是针对低速高扭、冲击载荷大的作业工况做了针对性的结构优化。从结构形态来看，该轮辋采用整体式深槽钢制结构，两端带翻边凸缘，中间为等径直筒段，这种结构一方面能够适配低压越野轮胎的安装需求，深槽结构可以方便轮胎胎圈的装入与拆卸，两端的凸缘结构能够在轮胎充气后牢牢卡住胎圈位置，避免车辆在大角度侧倾、轮胎受侧向冲击力时出现胎圈脱开的故障，这一点在林间穿越、

　　坡地作业场景下尤为关键——不少早期小型越野设备的轮辋因为凸缘高度不足、圆角设计不合理，在侧滑过坎时经常出现胎圈脱槽漏气的问题，这款结构在凸缘位置做了加厚处理，凸缘与直筒段的过渡圆角做了加大设计，既降低了冲压成型时的应力集中风险，也能分散轮胎传递过来的局部载荷。在安装边界的设计上，轮辋的中心安装面与轴头配合的止口尺寸严格匹配小型拖拉机、全地形车常用的四孔/五孔轴头安装规格，直筒段的内径尺寸预留了足够的刹车机构安装空间，不会与鼓刹总成或者盘刹的卡钳结构产生运动干涉；轮辋的轴向宽度经过匹配计算，对应常用的6.00-12、23x8.5-12等规格的越野轮胎，安装后轮胎的侧偏刚度处于合理区间，既不会因为轮辋过窄导致轮胎胎侧过度弯折发热，

　　也不会因为轮辋过宽导致胎圈长期处于拉伸状态降低使用寿命。从功能特性来看，这款轮辋采用等厚钢板卷制焊接成型，焊接位置选在直筒段的轴向中间位置，避开了应力集中的凸缘根部与安装座连接区域，焊接后做了整圆校形处理，整体的径向圆跳动、端面圆跳动控制在非道路机械的允许公差范围内，高速转动时不会出现明显的轮辋抖动问题。设计过程中还考虑了野外作业的维修便利性，深槽结构不需要专用的轮胎拆装机，借助简单的撬棍就可以完成轮胎的拆卸与更换，对于偏远地区的农机用户、越野爱好者来说，能够大幅降低现场维修的难度。不同于道路车辆的轮辋偏向轻量化的设计思路，这款轮辋在直筒段与两端凸缘的连接位置做了局部增厚，能够承受农田作业时石块冲击、田埂磕碰带来的瞬时冲击载荷，

　　即使出现轻微的磕碰变形，也不会出现裂纹或者漏气问题，结构冗余度完全覆盖小型拖拉机1.5吨级的满载承载需求，以及全地形车高速越野时的动态冲击载荷。在细节处理上，轮辋的所有外露棱边都做了倒钝处理，避免安装轮胎时割伤胎圈橡胶，也能防止维修时划伤操作人员；安装面的螺栓孔位置做了锪平处理，保证轮毂螺母安装后能够完全贴合，避免长期使用后螺栓松动的问题。实际工况验证中，这款轮辋在泥泞耕地作业时，配合大花纹越野轮胎能够提供足够的抓附力，轮辋本身不会因为泥土的挤压出现变形，在砂石路面长距离行驶时，轮辋的散热条件良好，不会因为轮胎持续传递的热量出现结构强度下降的问题，坡地作业时侧向承载能力足够，即使整机倾斜角度达到30度，轮辋与轮胎的配合依然可靠，不会出现脱圈风险。
