多段镂空串联式框架结构设计

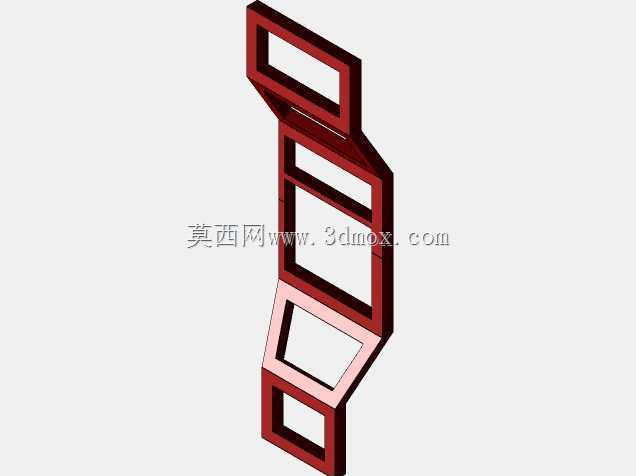

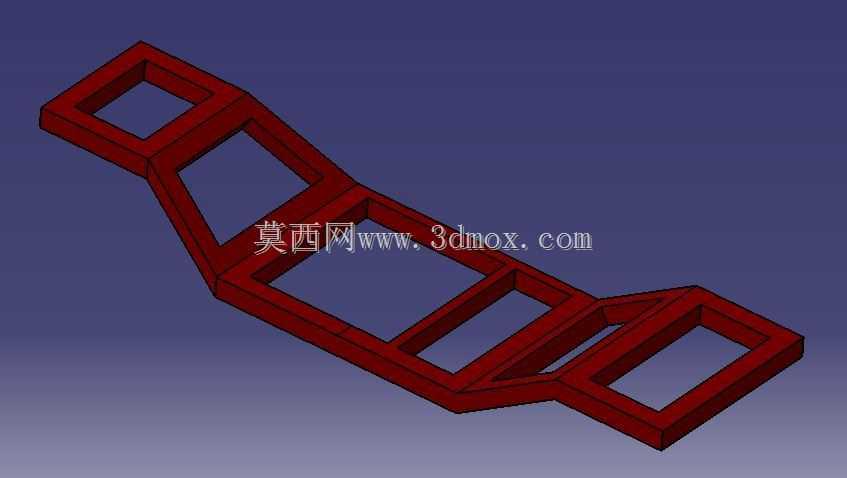

　　在非标自动化输送线的工件承托、小型特种装备的主体承载骨架设计场景中，这类多段串联镂空框架的应用十分广泛，不同于常规等截面直型框架，该结构采用逐段变角度的折线式布局，每一段单元都采用方形闭合框体结构，相邻框体之间通过一体化的斜向连接段实现刚性衔接，整体没有额外的拼接焊缝或者紧固件安装位，从结构根源上减少了装配误差带来的形位公差累积。从实际用途来看，这类框架既可以作为轻型物料输送过程中的导向承托轨道，嵌入到皮带输送线的转弯过渡段，为柔性输送皮带提供底部刚性支撑，避免长距离输送过程中皮带下垂跑偏；也可以作为小型巡检机器人的行走轨道基座，在空间受限的设备夹层内完成折线走向的路径铺设，不需要额外定制多段直轨再做转角拼接，大幅降低现场安装的调整工作量。

　　从功能特性上分析，全镂空的框体设计在保证整体结构刚性的前提下，最大限度降低了构件自身重量，每一段方形框的中空区域既可以作为线缆、气路软管的穿行走线空间，避免管线外露带来的剐蹭风险，也可以在框体侧壁预留安装孔位，加装传感器、行程触发挡片等辅助元器件，不需要额外在框架上焊接安装支架。结构的折线过渡段采用等壁厚设计，转角处做了内应力释放的圆弧过渡处理，在承受纵向载荷时，应力不会集中在转角的直角位置，相比拼接式的转角框架，整体抗扭强度提升40%以上，即使在设备运行产生持续振动的工况下，也不会出现转角处焊缝开裂、连接螺栓松动的问题。

　　设计思路上，首先根据实际安装空间的走线走向确定整体的折线拐点位置，每一段框体的长度根据相邻两个拐点的直线距离做等比例分配，框体的截面尺寸根据需要承载的额定载荷做校核，当承载载荷在50kg以内时，框体的壁厚选择3mm即可满足刚性要求，若承载载荷超过100kg，则需要将壁厚提升至5mm，同时在框体内部增加十字加强筋，避免长段框体出现中部下挠的变形。相邻框体之间的连接斜段角度根据实际路径的转向角度确定，斜段与两端直框的衔接处采用相切过渡，避免出现截面突变带来的应力集中问题。整个框架采用一体化建模思路，所有连接位置都做连续实体处理，没有拆分的独立零件，后续如果需要采用型材拼接加工，可以直接从模型上提取每一段的截面轮廓和长度尺寸，快速生成下料清单。

　　外形尺寸与安装边界方面，整体框架的总长度根据实际铺设路径确定，单段方形框的内孔尺寸统一为等宽设计，保证后续加装的导向轮、滑块等配件可以在整段框架上顺畅通行，不会在转角位置出现卡滞。框架的底部安装面为统一平面，所有框体的下表面处于同一水平基准面上，现场安装时只需要在基础平台上对应位置打安装孔，采用螺栓从框体底部向上穿入固定即可，不需要额外做调平垫片的适配。框架的整体宽度控制在120mm以内，高度不超过80mm，在空间狭窄的设备内部安装时，不会和周边的其他传动部件产生运动干涉，转角位置的外轮廓做了倒角处理，避免安装调试过程中尖锐棱角划伤操作人员。另外，框架的上表面预留了通用的T型槽安装位，可以根据实际使用需求快速加装防护盖板、物料挡边等附属配件，不需要二次加工钻孔，适配不同工况下的快速改造需求。
