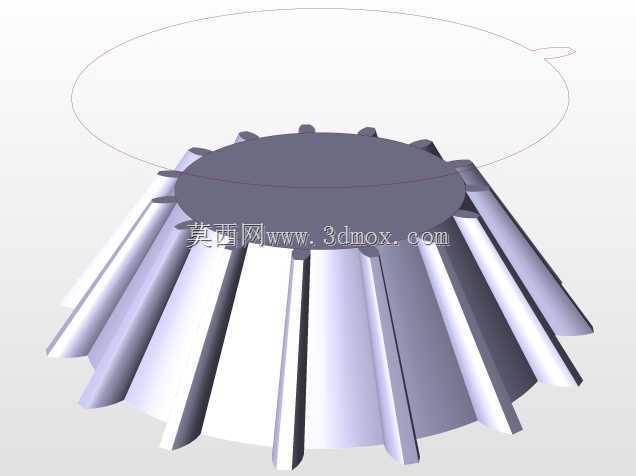

直齿锥齿轮传动结构三维建模

项目分类:齿轮 发布时间:2024-10-08 ID:781626
  • 直齿锥齿轮传动结构三维建模

  在相交轴动力传递的工况场景中,伞齿轮是应用极为广泛的核心传动零件,这类零件常见于差速机构、机床主轴传动箱、小型农机传动单元、工业减速器的转角传动模块中,核心作用是在两轴呈一定夹角(通常为90度,也可根据实际布局调整为其他角度)的安装条件下,完成旋转动力的传递与转速、扭矩的匹配转换。从实际使用场景来看,这类锥齿轮不需要额外的转接结构就能直接改变动力传输方向,相比蜗轮蜗杆传动结构,它的传动效率更高,适合中高速、中等载荷的连续运转工况,在很多需要紧凑布局的传动箱内部,伞齿轮的啮合副往往是决定整个传动系统运转精度、承载能力与使用寿命的关键部件。

  从设计思路层面来说,这款伞齿轮采用直齿齿形设计,建模过程中首先要明确分锥角、齿顶锥角、齿根锥角三个核心锥面参数,这三个角度直接决定了齿轮啮合时的接触位置与侧隙大小,建模时需要保证齿形沿分锥母线方向均匀分布,每个轮齿的齿厚从大端到小端呈线性递减,避免啮合过程中出现齿顶干涉、根切等常见问题。齿形的渐开线轮廓需要结合模数、齿数、压力角参数做适配调整,大端齿形参数是整个齿轮的设计基准,小端齿形按照锥距比例做缩放处理,同时要保证齿向线与分锥母线完全重合,这样才能保证装配后两配对齿轮的节锥面能够完全贴合,实现平稳的啮合传动。

  从功能特性来看,直齿伞齿轮的加工工艺相对成熟,无论是采用刨齿、铣齿还是精锻工艺都能实现批量生产,安装调试时只需要保证两齿轮的安装距符合设计要求,调整好啮合侧隙就能达到预期的传动效果。相比螺旋伞齿轮,直齿结构的轴向载荷更小,对支撑轴承的轴向承载能力要求更低,适合转速不超过1500rpm、冲击载荷较小的传动场景,日常维护时只需要定期检查齿面磨损情况、补充润滑脂就能保证长期稳定运转。

  关于外形尺寸与安装边界,这款伞齿轮的背部设计有平整的安装基准面,中心位置预留轴孔安装位,可根据实际匹配的轴径做公差适配,轴孔处可设计键槽来传递扭矩,避免齿轮与轴之间出现相对转动。齿轮的最大外缘由齿顶圆决定,安装时需要预留足够的径向空间,避免轮齿与箱体内部其他结构发生运动干涉;轴向安装尺寸需要结合配对齿轮的安装距共同确定,装配时要保证两齿轮的节锥顶点重合,否则会出现齿面接触偏载、运转噪音过大、齿面过早磨损等问题。在实际选型匹配时,除了模数、齿数等基本参数,还要结合传动比要求、输入扭矩大小、运转转速范围来校核齿面接触强度与齿根弯曲强度,确保齿轮在额定载荷下不会出现断齿、点蚀等失效形式。

  建模过程中需要特别注意轮齿与基体的过渡圆角设计,这个位置是应力集中的高发区域,合理的圆角半径能够大幅提升齿轮的抗冲击能力,避免在瞬时过载时出现齿根断裂的问题。齿轮的背部端面需要保证足够的平面度,作为轴向定位的基准面,装配时该端面与轴肩贴合,能够保证齿轮的轴向位置精度,防止运转过程中出现轴向窜动影响啮合精度。对于需要做动平衡的高速应用场景,建模时还可以在基体背部预留平衡去重的工艺位置,方便后续生产加工时做动平衡校正,降低高速运转时的振动与噪音。
