高精度直齿圆柱传动齿轮结构设计

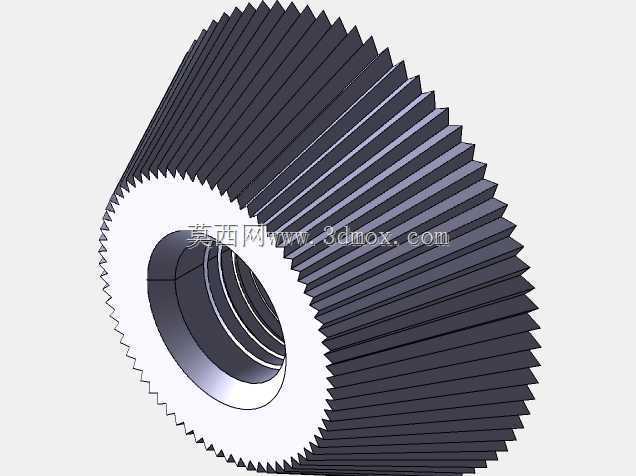

　　这款直齿圆柱齿轮是机械传动系统里的核心基础部件，日常在各类需要定比传动、扭矩传递的设备场景中都能见到它的身影，小到小型稳压设备的内部传动模组，大到工业生产线的动力传输单元，这类齿轮的应用覆盖了从民用电子配套设备到通用工业装备的多个传动环节。从实际使用场景来看，这类齿轮主要承担平行轴之间的旋转运动与扭矩传递任务，相比斜齿轮，它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对安装腔体的轴向空间要求更低，很适合轴向尺寸受限的紧凑型传动箱内部布局。在功能特性上，这款齿轮采用渐开线齿形设计，齿向为直齿排布，啮合过程中齿面接触为线接触形式，传动效率可以达到98%以上，定传动比的特性能够保证输入端与输出端的转速比稳定，

　　不会出现滑动摩擦带来的传动比波动，适合对转速同步精度有一定要求的传动链路。从设计思路层面拆解，建模时首先确定了齿轮的基本参数：模数根据传递扭矩的大小选定，保证齿根弯曲强度满足额定载荷下的疲劳寿命要求，齿顶高系数取标准值1，顶隙系数取0.25，保证啮合过程中不会出现齿顶与齿根的干涉，同时预留足够的润滑脂存储间隙；中心的阶梯孔结构是为了匹配不同直径的传动轴，孔内的台阶面可以作为轴上安装的轴向定位面，装配时不需要额外加装轴套就能限制齿轮的轴向窜动，减少装配环节的零件数量。齿宽的设计经过了载荷分布校核，足够的齿宽能够降低单位齿面的接触应力，减少长期运行下的齿面点蚀失效概率，同时齿宽没有过度加大，避免了因轴的挠曲变形导致的齿端偏载问题。

　　从安装边界来看，齿轮的外径尺寸决定了传动箱内部的最小径向安装空间，中心安装孔的公差带选用基孔制过渡配合，能够保证与传动轴的同轴度要求，装配时可以采用热装或者键连接的方式固定，键槽的位置设计在齿槽对应的径向方位，避免键槽处的应力集中与齿根应力叠加，降低齿轮断裂的风险。齿端做了微小的倒角处理，一方面是去除加工毛刺，避免装配时划伤安装孔或者轴承端面，另一方面在齿轮啮合入齿时能够起到导向作用，减少入齿冲击带来的噪音与齿面磨损。在实际选型适配时，需要注意配对齿轮的模数、压力角必须完全一致，中心距误差控制在允许的公差范围内，中心距过大会导致齿侧间隙过大，正反转时出现冲击噪音，中心距过小则会导致齿面啮合过紧，运行时摩擦阻力增大，

　　温升过高甚至出现卡滞。这类直齿轮的润滑方式根据运行转速选择，低转速工况下可以采用脂润滑，高转速工况则需要搭配油浴或者喷油润滑，保证齿面啮合时始终有油膜覆盖，降低磨损速率。建模过程中对齿根圆角做了优化处理，没有采用尖锐的齿根过渡，而是用标准圆角过渡，有效降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳能力，应对频繁启停的冲击载荷时不容易出现断齿故障。齿轮的端面平整度有严格要求，安装时端面与轴的垂直度误差需要控制在允许范围内，否则会导致齿轮运转时出现端面跳动，加剧齿面的偏磨，同时还会带来额外的轴向窜动力，影响轴承的使用寿命。从结构细节上看，中心孔的多阶梯设计除了定位作用，还能减轻齿轮自身的重量，降低转动惯量，对于需要频繁变速、正反转的传动场景来说，更低的转动惯量能够减少启停过程中的冲击载荷，提升整个传动系统的响应速度。齿面的粗糙度要求控制在合理区间，过高的粗糙度会导致润滑膜难以形成，加剧磨损，过低的粗糙度则会提升加工成本，对于中低速传动场景来说，常规滚齿加工后的齿面粗糙度完全可以满足使用要求，不需要额外做磨齿精加工，能够平衡零件性能与加工成本。
