交流稳压器转向连接结构件

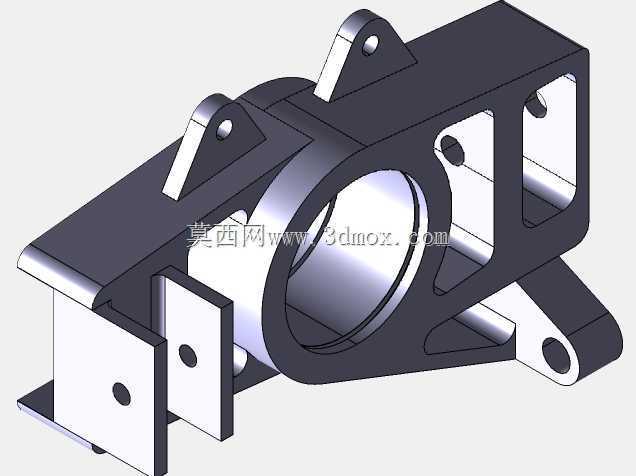

　　该结构件作为交流稳压器内部的转向连接核心部件，主要承担稳压器调压过程中动触头组件的转向传动与支撑定位作用，在柱式交流稳压器、感应式交流稳压器的调压执行机构中应用广泛，能够将驱动端的旋转扭矩平稳传递至调压触头组件，同时抵消传动过程中产生的径向偏载，避免触头接触压力不均导致的打火、接触电阻过大等问题。从实际装配场景来看，该部件安装于稳压器铁芯组件与调压驱动机构的衔接位置，一侧通过带安装孔的凸耳与稳压器内部的固定支架采用螺栓紧固连接，另一侧的环形轴孔用于套接调压转轴，侧面的方形安装板用于固定行程限位开关与位置反馈传感器，底部延伸的支脚则用于承托传动连杆，整体安装边界充分考虑了稳压器内部紧凑的腔体空间，各安装面的位置公差控制在0.

　　1mm以内，可适配主流容量段的交流稳压器内部装配尺寸，无需额外加工调整即可完成对位安装。设计过程中优先考虑了传动过程中的受力分布，主体框架采用箱型镂空结构，在保证整体结构刚度的前提下尽可能降低构件自重，减少传动过程中的惯性负载，环形轴孔部位做了加厚处理，能够承受转轴长期往复转动产生的磨损，轴孔内壁预留了润滑脂存储槽，可在长期运行过程中持续释放润滑介质，降低转动副的摩擦损耗。两侧的铰接凸耳采用对称式布局，安装孔的同轴度公差控制在0.05mm以内，保证连接后转轴转动无卡滞，侧面的方形安装板上预留的两个定位销孔，可实现限位开关的快速对位安装，减少现场装配的调试工作量。构件上的多处镂空槽并非单纯为了减重，其中靠近环形轴孔的长圆形槽用于走线，

　　可将位置传感器的线缆从构件内部穿过，避免线缆在传动过程中被运动部件剐蹭，侧面的三角形加强筋连接了主体框架与底部支脚，可承受传动连杆传递的轴向推力，避免长期受力后支脚出现变形偏移。从实际运行工况来看，交流稳压器在电压波动时会频繁驱动调压机构调整触头位置，该转向部件需要承受每分钟3-5次的往复转动载荷，设计时对各受力部位的应力做了有限元校核，在额定载荷下最大应力集中点位于环形轴孔与主体框架的衔接位置，应力值远低于常用铸铁材料的屈服强度，可保证10年以上的使用寿命无需更换。构件的所有安装孔位均做了倒角处理，避免装配时螺栓刮伤安装面，外露的棱边全部做了R2圆角处理，防止装配过程中划伤操作人员或损坏线缆，表面采用喷塑处理，

　　可适应稳压器内部温升带来的长期高温环境，不会出现涂层脱落、锈蚀等问题。在装配逻辑上，该部件属于稳压器调压机构的中间传动载体，上游连接驱动电机的输出转轴，下游连接调压触头的传动连杆，同时集成了位置检测元件的安装位，将原本需要多个独立支架实现的功能整合到单个构件上，减少了稳压器内部的零件数量，降低了装配复杂度，同时也减少了多个零件连接带来的累积公差，提升了调压传动的精度。
