交流稳压器异形曲面金属构件设计

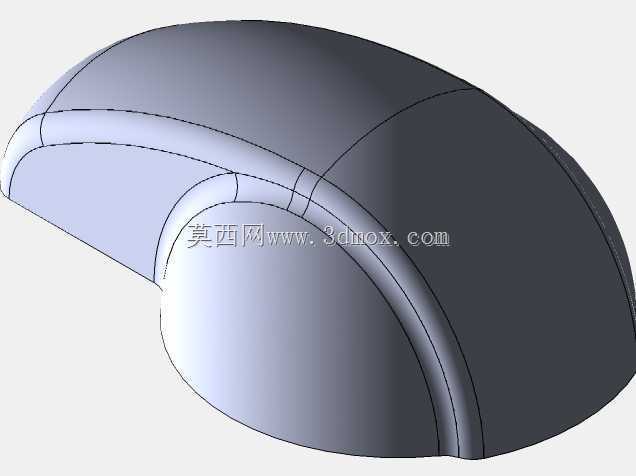

　　该异形曲面构件是交流稳压器内部的核心结构承力件，在稳压设备的整机装配体系中，承担着内部绕组模块的定位支撑、外部防护壳体的曲面衔接双重作用，常见于中小容量壁挂式、台式交流稳压器的端部封装位置，直接决定了稳压器端部的装配贴合精度与外观曲面流畅度。从实际应用场景来看，这类曲面构件需要适配稳压器内部环形绕组的端部轮廓，避免绕组与金属外壳直接接触造成绝缘磨损，同时曲面的流线型设计能够减少设备外部积灰，在民用配电、小型工业设备稳压供电场景中，这类构件的成型精度直接影响整机的装配公差，若曲面轮廓偏差超过0.2mm，就会出现端盖扣合不严、密封胶条压缩量不均的问题，长期运行下容易进入潮气、粉尘，降低稳压器的绝缘防护等级。

　　设计过程中首先要匹配内部环形铁芯的端部弧度，构件内侧的凹陷曲面完全贴合铁芯端部的绝缘衬垫轮廓，安装时不需要额外加装调整垫片，就能保证铁芯在壳体内的同轴度，避免设备运行过程中因工频振动出现铁芯移位、产生异常噪音。外侧的大弧度曲面是整机外观面的组成部分，表面做了圆滑过渡处理，没有尖锐棱角，既满足民用电器的安全防护要求，也能在批量冲压成型时减少板材的应力集中点，降低成型过程中的开裂风险。构件下方延伸的直边段是安装定位边，上面预留了两个对称的安装孔位，孔位的中心距与稳压器壳体的安装螺柱完全匹配，安装时可以直接卡入定位，不需要反复调整位置，单工位装配耗时能控制在8秒以内，适配流水线批量装配的节拍要求。

　　从成型工艺角度考虑，该构件采用金属板材冷锻结合冲压成型，曲面部分的壁厚保持均匀过渡，最薄位置不小于1.2mm，既保证足够的结构强度，承受铁芯组件的静态重量与运输过程中的冲击载荷，也不会过度增加整机重量。设计时特意在曲面与直边段的衔接位置做了圆角过渡，圆角半径控制在3mm，避免折弯成型时出现应力裂纹，同时也能减少电泳、喷塑过程中的漆料堆积，保证表面涂层的均匀性。安装边界方面，构件的整体外轮廓最大直径不超过120mm，直边段的伸出长度为28mm，安装后突出壳体表面的高度为15mm，不会额外占用过多的安装空间，适配现有稳压器壳体的通用安装尺寸，不需要对原有壳体模具做修改就能直接替换使用。

　　在结构功能设计上，构件内侧的曲面预留了0.5mm的绝缘衬垫粘贴空间，粘贴绝缘绒布后不会出现衬垫外露、边缘起翘的问题，能够有效隔离铁芯与金属构件之间的电位差，避免出现感应电麻手的安全隐患。曲面的弧度经过反复验证，在保证结构强度的前提下，尽可能减少材料的使用量，相比传统的平板式端盖结构，该曲面构件的抗变形能力提升40%以上，在设备受到侧面冲击时，曲面结构能够通过微小的弹性形变吸收冲击能量，避免冲击力直接传递到内部铁芯绕组，造成绕组绝缘层破损。同时曲面的流线型设计能够让设备在自然散热过程中，气流沿着曲面顺畅流动，不会在端部形成涡流死角，改善设备端部的散热条件，降低长期运行时的局部温升。
