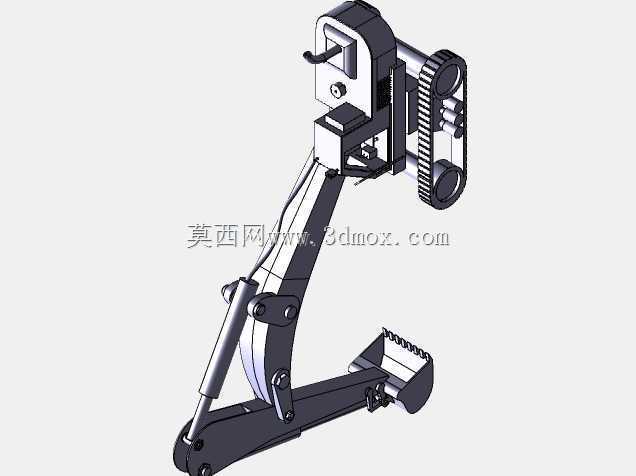

小型挖掘作业臂机械结构三维建模

　　该结构对应小型挖掘设备的前端作业执行端，常见于狭小空间土方作业、室内拆除、园林整地、农田沟渠开挖等场景，区别于大型挖机的大跨度作业范围，这类紧凑结构的作业半径控制在3米以内，适配微型履带底盘的承载边界，可在宽度1.2米以上的通行空间内完成全角度回转作业。从功能实现逻辑来看，整套结构通过三组液压油缸的伸缩配合完成复合动作：靠近机身铰接座的动臂油缸负责举升整个作业臂的整体高度，调整铲斗的作业高程区间；中间段斗杆油缸控制斗杆绕动臂端部铰接点的摆角，决定铲斗的切削切入角度；最前端的铲斗油缸通过摇臂连杆机构驱动铲斗翻转，完成物料的挖掘、收拢、卸料动作，三组油缸的动作行程匹配经过运动仿真校核，避免动作过程中出现结构干涉、油缸死点等问题。

　　设计阶段优先考虑铰接点的载荷分布，所有销轴连接位置均预留了轴套安装位与润滑注油通道，轴孔配合公差选取H7/f7间隙配合，既保证转动灵活性，又能控制铰接间隙带来的作业精度偏差，避免长期重载作业后出现旷量。结构外形上，动臂与斗杆均采用变截面箱型焊接结构，中段受力集中区域做了局部加厚处理，在保证结构抗弯强度的前提下尽可能降低自重，减少对底盘承载的压力；前端铲斗的斗齿采用可拆卸式安装结构，斗唇位置做了耐磨堆焊层的预留设计，适配砂石、硬土等不同作业工况的磨损需求。安装边界方面，作业臂根部的回转铰接座与底盘转台的连接法兰采用8组M20高强度螺栓固定，法兰定位止口直径180mm，安装时需保证铰接面的平面度公差不超过0.1mm，

　　避免回转过程中出现附加弯矩损伤连接螺栓；所有液压油缸的进出油口均预留标准液压管接头安装位，管路走向沿臂身内侧布置，通过管卡固定，避免作业过程中管路与周边结构发生剐蹭破损。从运动包络来看，当动臂油缸全伸、斗杆油缸全收、铲斗处于最大挖掘角度时，结构最大挖掘深度可达1.8米，最大卸料高度2.1米，铲斗斗容约0.04立方米，适配单次作业载荷不超过80kg的作业需求；当所有油缸处于全收状态时，整个作业臂可收拢至机身前方轮廓范围内，整机运输长度可控制在2.7米以内，满足小型设备的转场运输要求。结构细节上，所有铰接销轴的端部均设计了轴向定位挡板与防松螺栓，避免作业过程中销轴轴向窜动脱出；臂身表面预留了传感器安装支架位，可加装倾角传感器、

　　压力传感器等元件，为后续加装智能作业辅助系统预留硬件接口；铲斗与摇臂的连接位置设置了可调式限位块，可根据作业需求调整铲斗的最大翻转角度，避免油缸过伸造成密封件损伤。整套结构的受力分析经过有限元校核，在最大挖掘力工况下，结构最大应力出现在动臂根部铰接位置，应力值低于材料屈服强度的60%，满足10000小时以上的重载作业寿命要求，焊接位置均设计了合理的焊脚高度与坡口形式，避免应力集中导致的焊缝开裂问题。
