轮式钢筋混凝土施工作业挖掘机结构设计

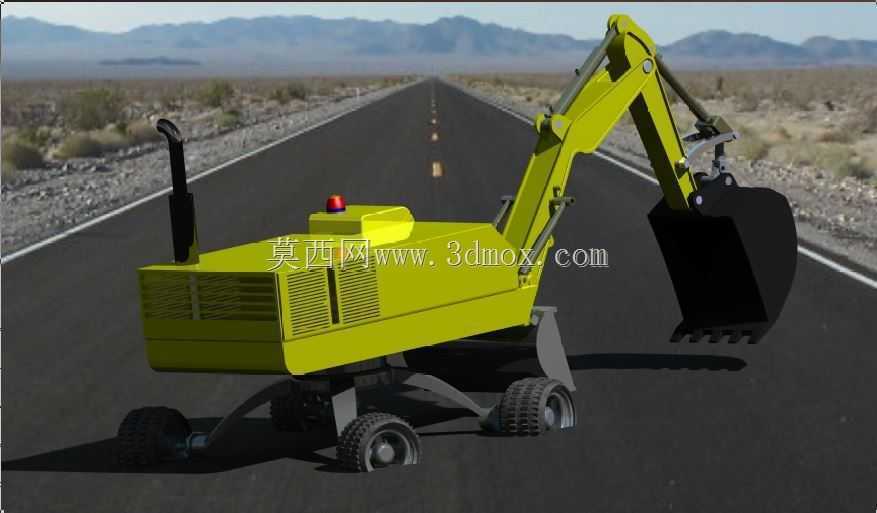

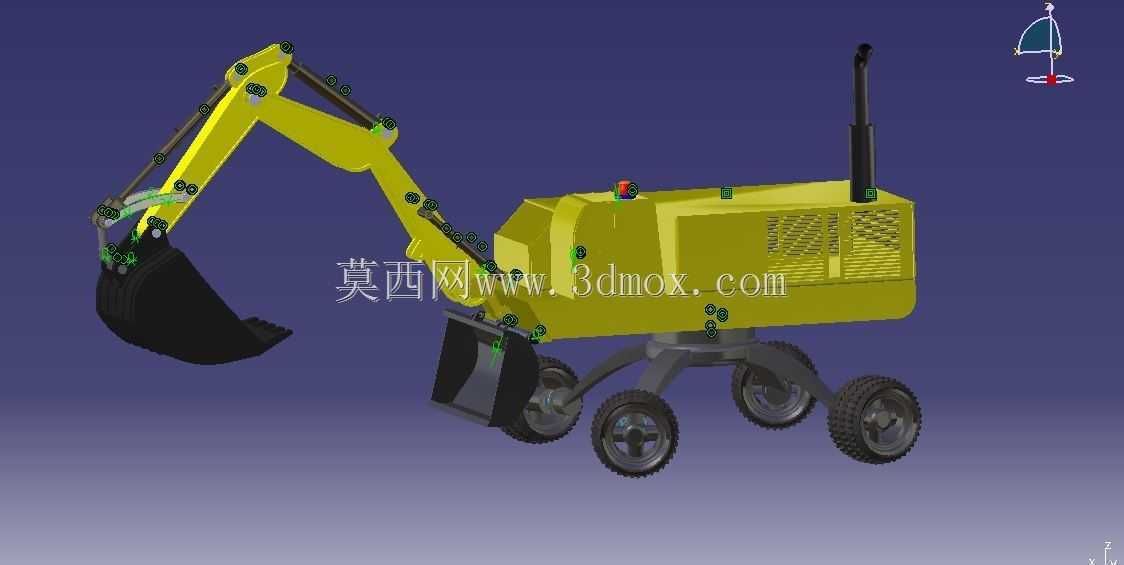

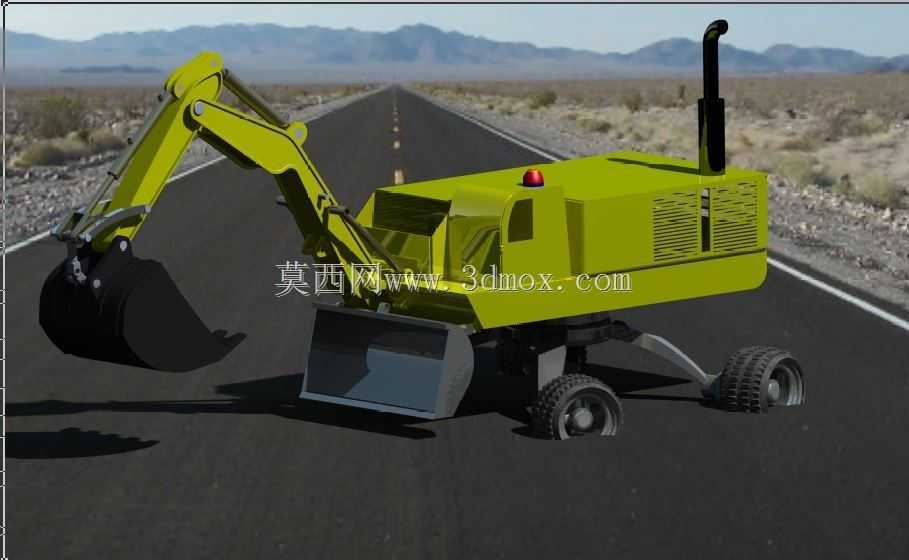

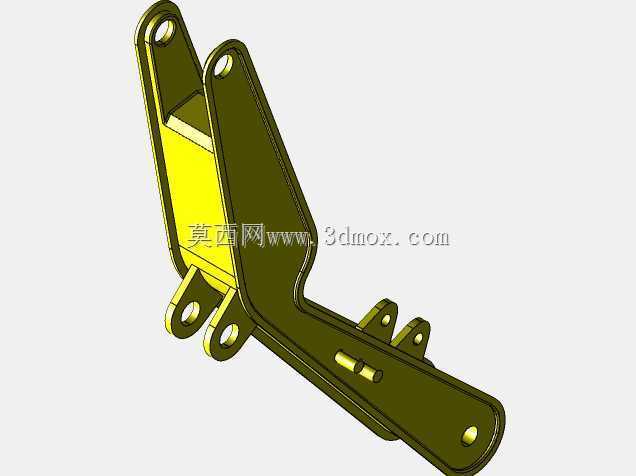

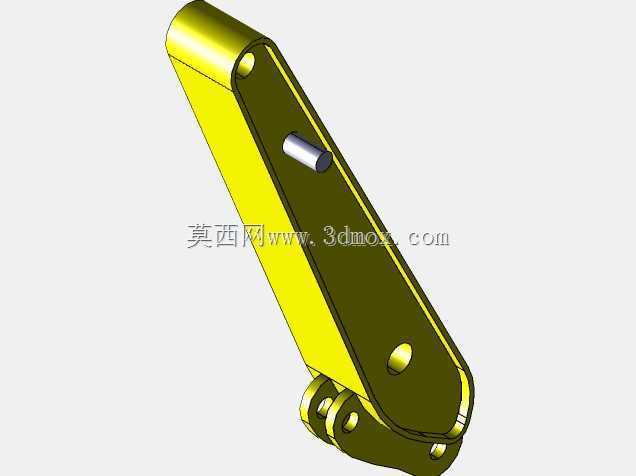

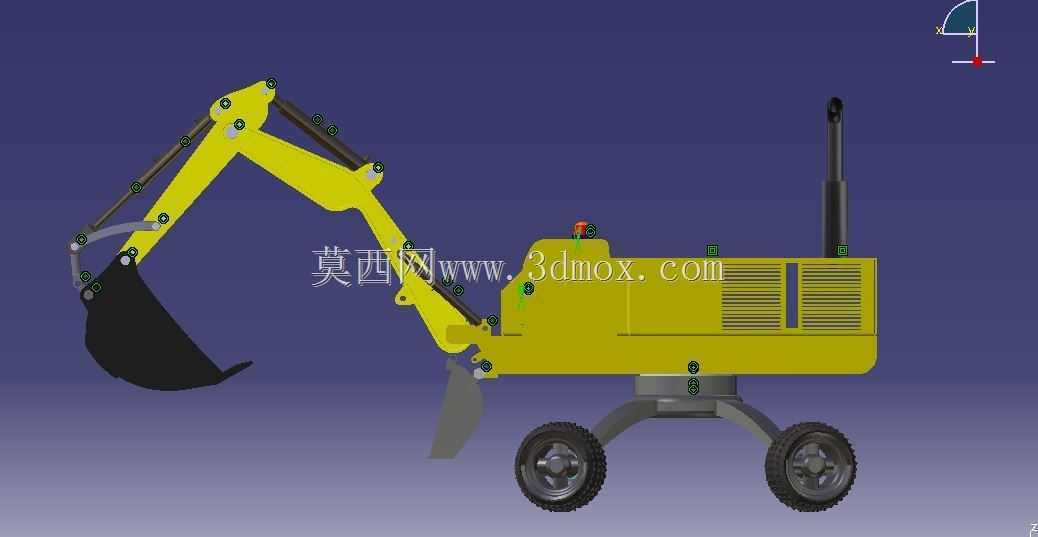

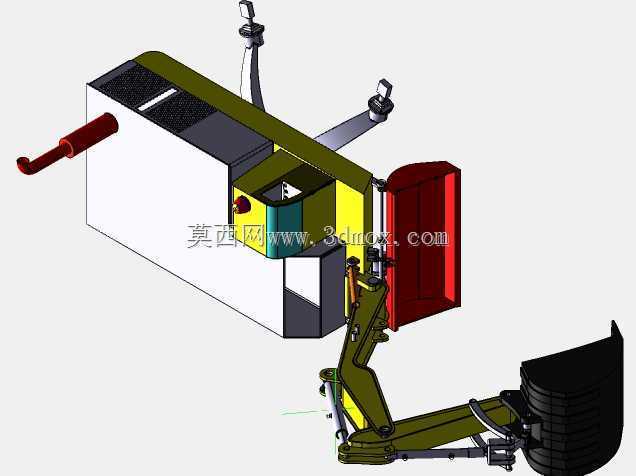

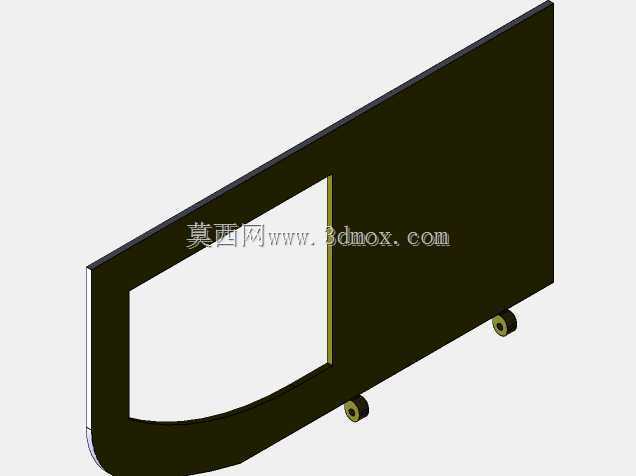

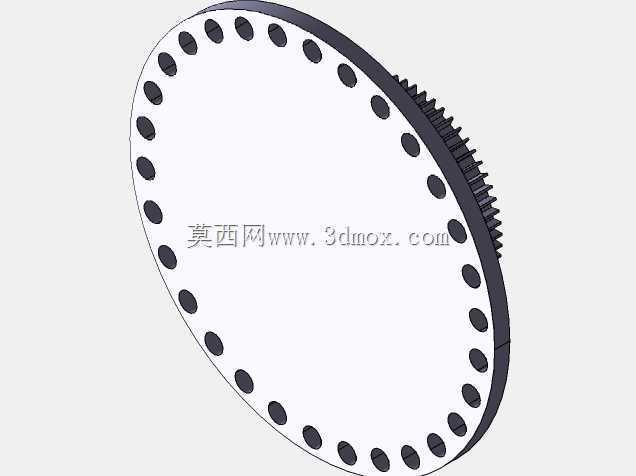

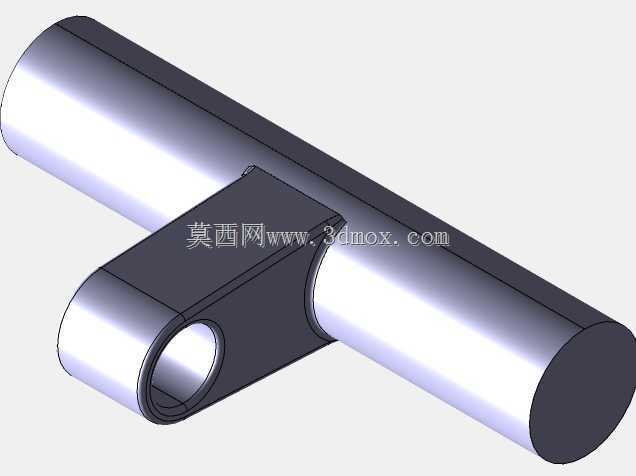

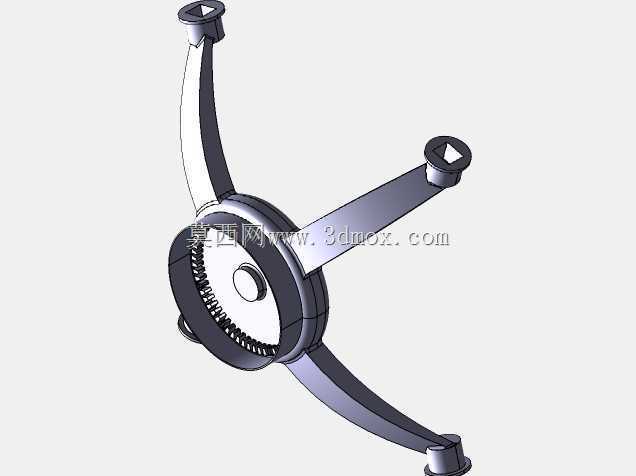

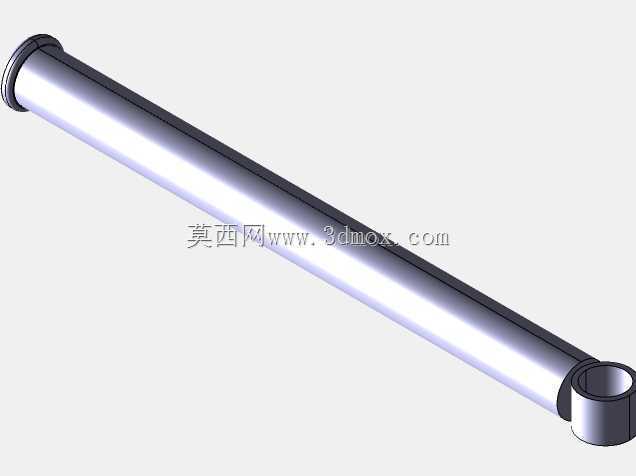

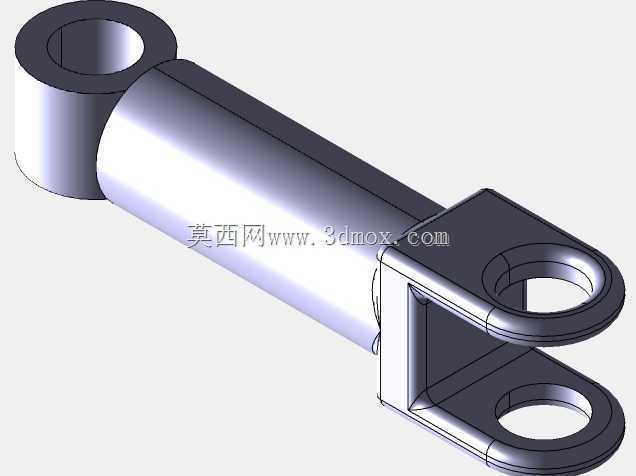

　　这款轮式作业设备的三维结构设计，核心围绕钢筋混凝土工况下的高频作业需求展开，区别于常规履带式挖掘设备的场景适配逻辑，轮式行走机构的选型本身就瞄准了市政道路、硬化场地内的短距离转场需求，省去了平板拖车转运的流程，在城区管网改造、道路局部破除、建筑边角混凝土结构拆除这类作业半径有限、转场频次高的场景下，作业效率优势十分明显。从结构布局来看，整机采用前置推土板、中部动力舱、后侧铰接动臂的排布方式，推土板除了常规的场地平整、作业时的机身稳定支撑作用外，在钢筋混凝土破碎作业中还可以起到临时围挡碎块飞溅的作用，避免破碎的混凝土碎块散落到已清理的作业区域。动臂与斗杆的铰接点位置经过多轮运动仿真校核，在保证最大挖掘深度满足常规市政施工1.

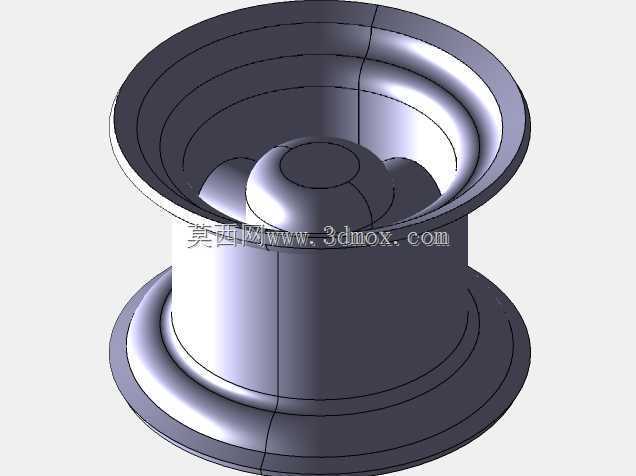

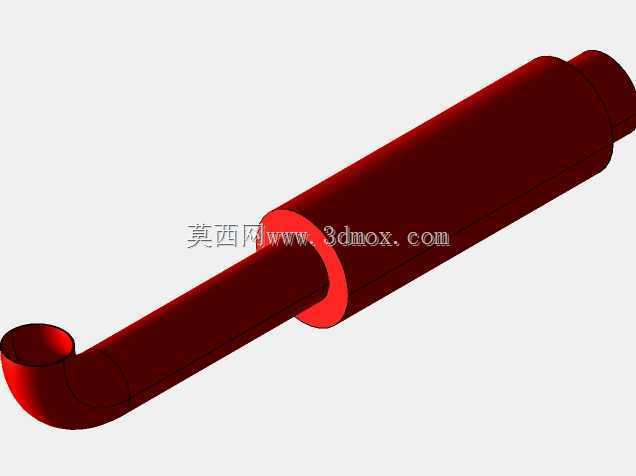

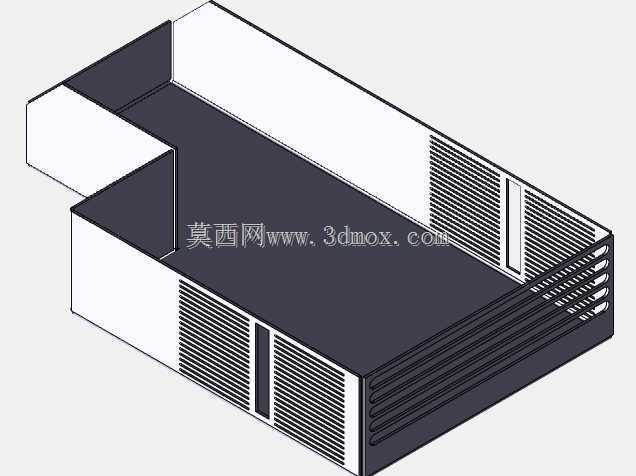

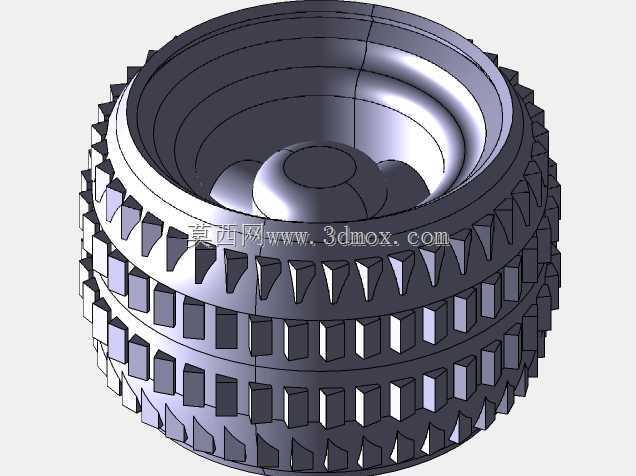

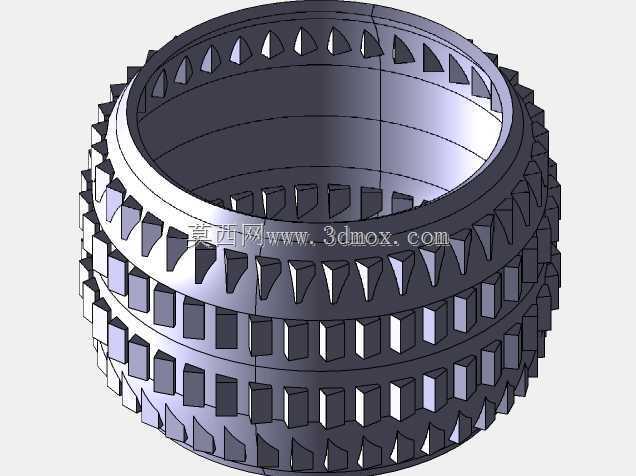

　　8米以内作业需求的同时，将斗杆回收时的最小回转半径控制在2.1米范围内，适配狭窄巷道、小区内部这类空间受限的作业场景，不会因为回转空间不足出现臂架碰撞周边构筑物的问题。动力舱采用侧置散热格栅的布局，排气尾管布置在舱体后侧远离操作位的位置，避免作业时排气扬尘影响操作视线，顶部的警示灯安装座预留了标准安装孔位，可以直接适配工程通用的旋转警示灯，不需要额外做支架改装。行走轮组采用宽基工程轮胎搭配刚性支撑腿的组合设计，作业时支撑腿下放接触地面，配合推土板形成三点稳定支撑，抵消破碎作业时的径向冲击力，避免轮胎长期受冲击载荷出现过早损坏；转场时支撑腿收回，依靠轮胎行走，最高转场速度可以达到12km/h，满足施工区域内的自主转场需求。

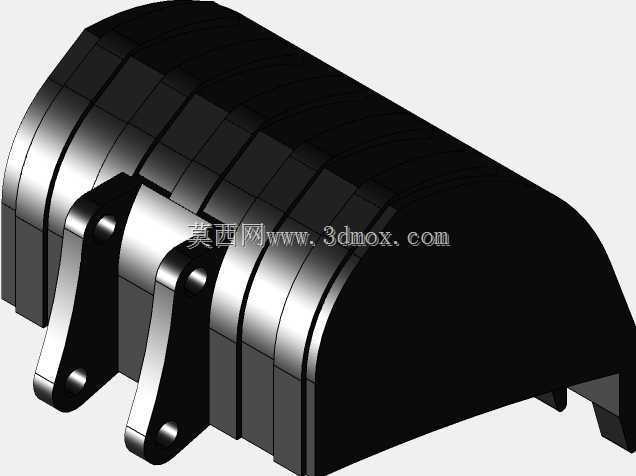

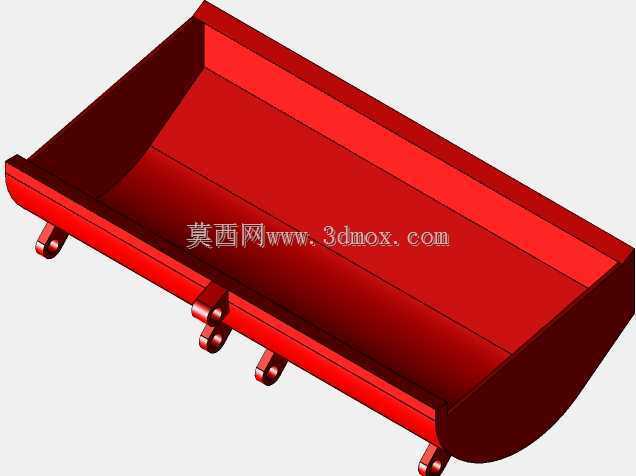

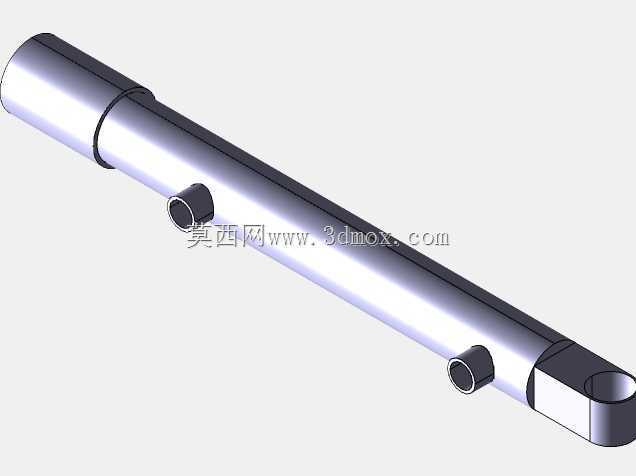

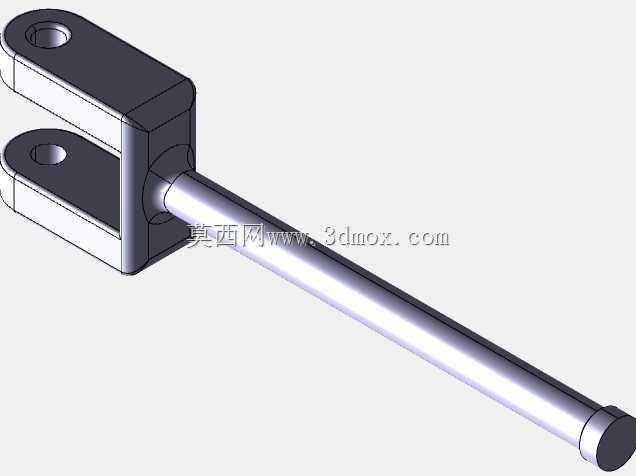

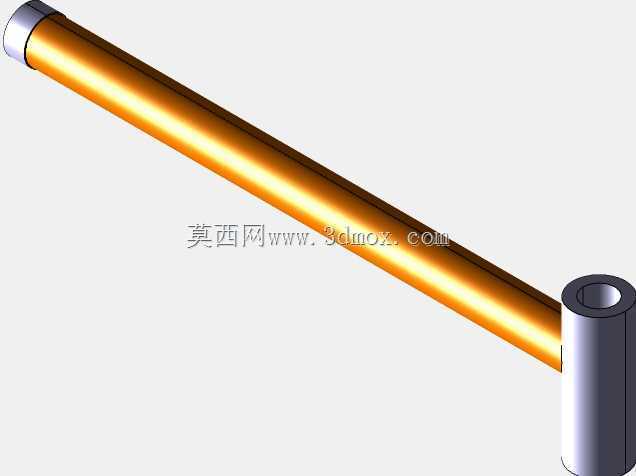

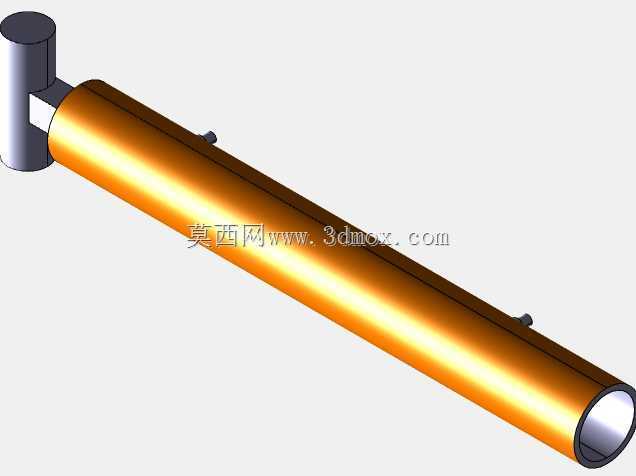

　　工作装置端的铲斗采用耐磨钢板焊接结构，斗齿座预留了破碎锤、液压剪的快换接口，不需要拆解销轴就可以完成属具更换，在面对钢筋混凝土结构破除作业时，可以快速切换破碎锤完成混凝土层破碎，再换用夹斗完成钢筋的归集清理，减少人工辅助作业的工作量。从安装边界来看，整机总宽度控制在1.75米以内，可以直接通过常规的小区道路入口、市政人行道限宽设施，不需要额外拆除周边设施；整机高度在动臂放平状态下为2.2米，满足城区道路下穿通道、小区架空管线的通行高度要求。液压管路的排布全部采用内置走线设计，沿动臂、斗杆的结构腹板内侧布置，避免作业时钢筋、混凝土碎块磕碰管路造成泄漏，管路接头全部采用标准公制接口，和市面常规工程设备的密封件、管路配件通用，

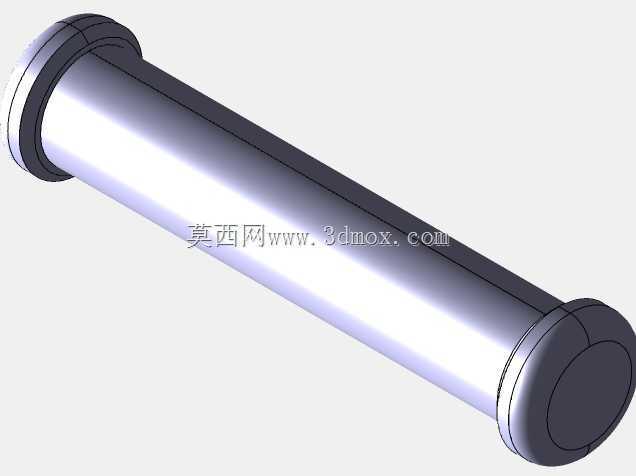

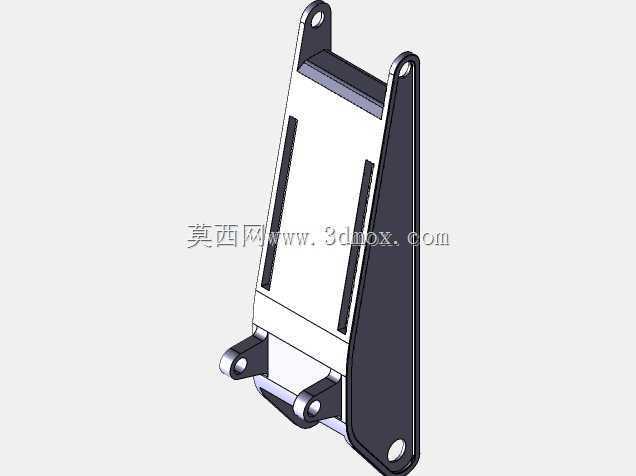

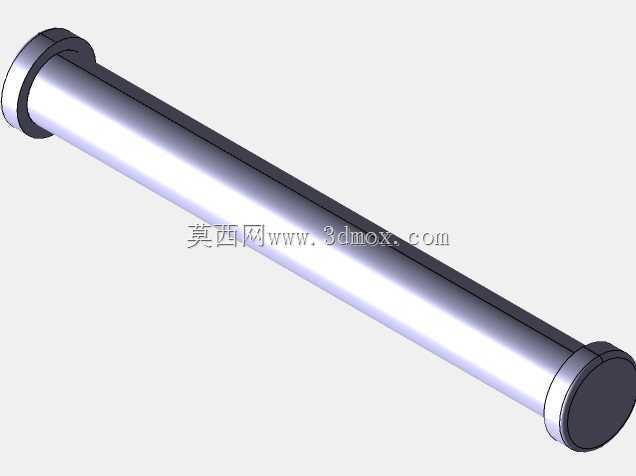

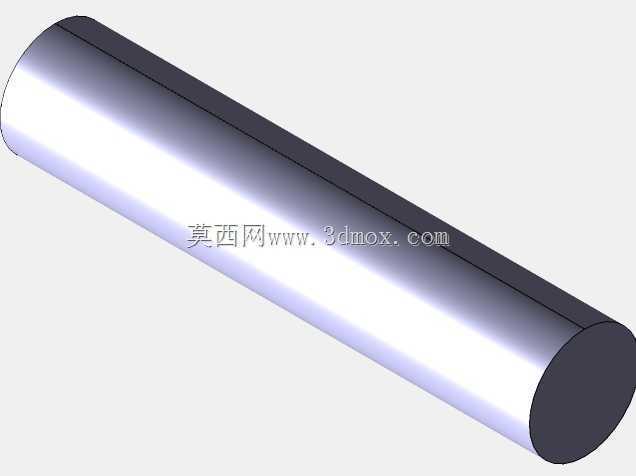

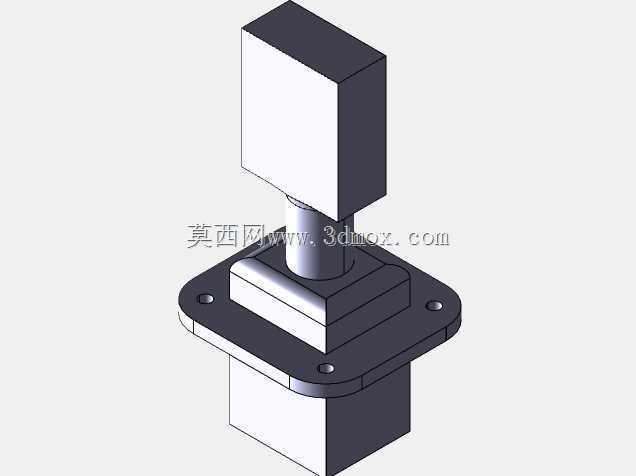

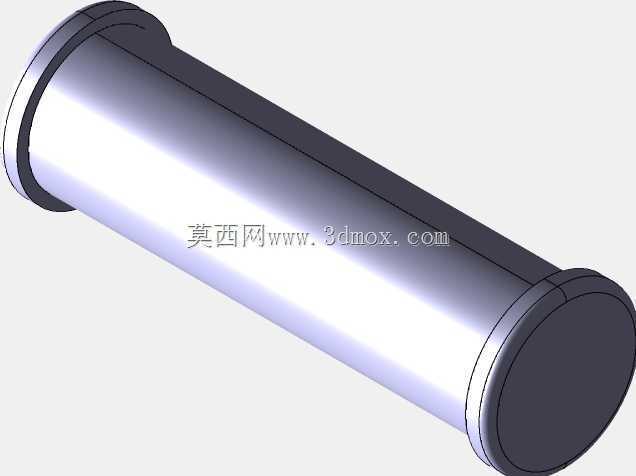

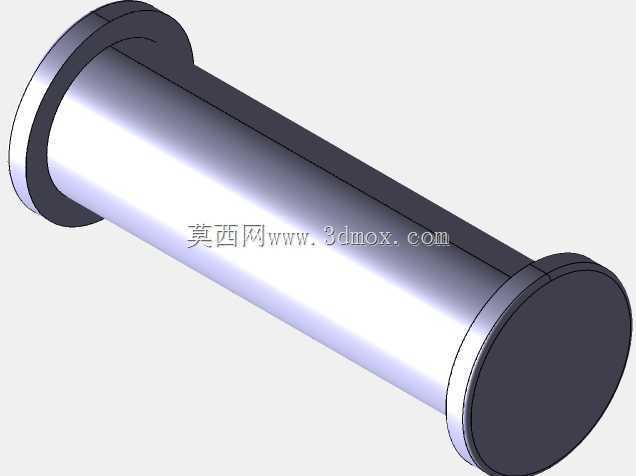

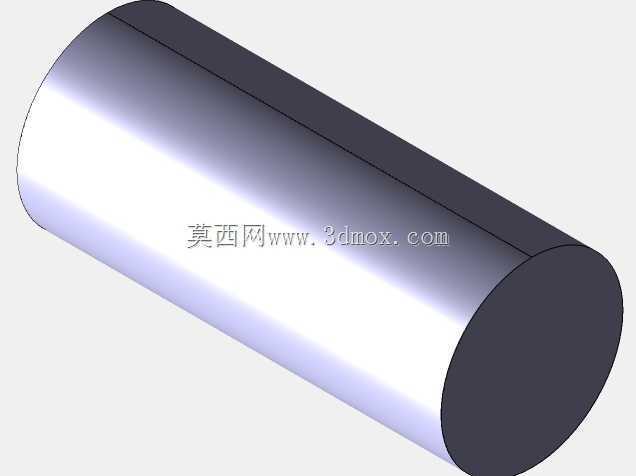

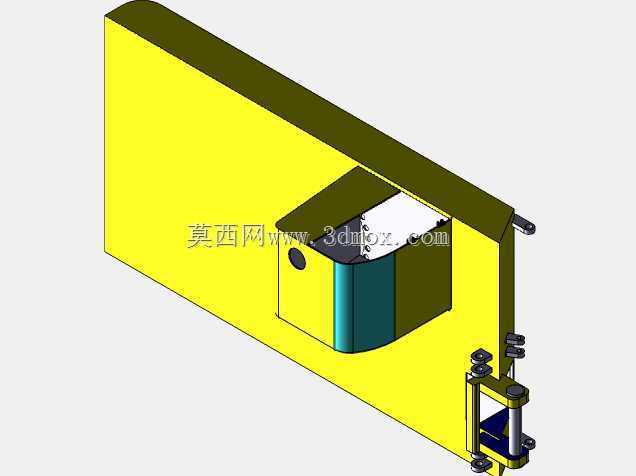

　　降低后期维护的配件采购难度。设计过程中针对钢筋混凝土作业的冲击载荷特性，对动臂与机身的铰接耳板做了加厚处理，铰接销轴采用40Cr调质处理，表面做淬火硬化，硬度达到HRC55以上，应对高频冲击载荷下的磨损问题；机身主框架采用矩形钢管焊接结构，焊缝全部做坡口焊处理，焊接后做整体去应力退火，避免长期受冲击出现焊缝开裂、框架变形的问题。推土板的下边缘采用可更换的耐磨刃口设计，刃口磨损后只需要拆卸固定螺栓就可以更换，不需要整体更换推土板结构，降低后期使用成本。操作位的布局预留了常规操纵杆、仪表的安装位置，机身两侧的检修舱门采用上翻式设计，打开后可以直接接触到动力元件、液压阀组、滤芯等需要日常维护的部件，日常保养时不需要拆解机身覆盖件，检修操作空间充足。燃油箱、液压油箱布置在机身中部配重区域，既可以起到部分配重作用，平衡工作装置端的载荷，也能避免作业时异物撞击油箱造成泄漏，油箱的加油口位置预留了足够的操作空间，加油作业时不需要额外借助登高设施。
