乘用车旋压式多辐合金轮毂结构设计

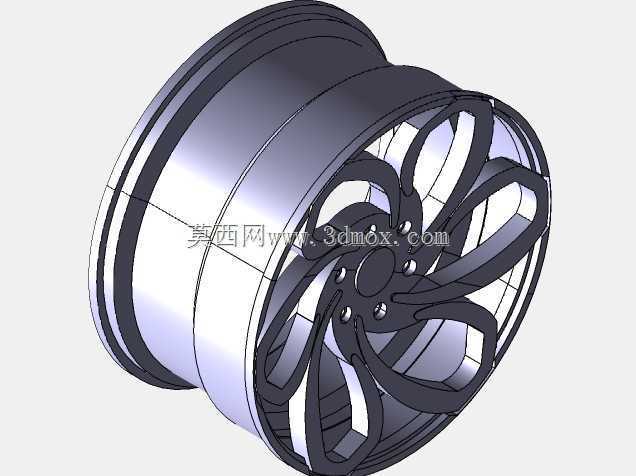

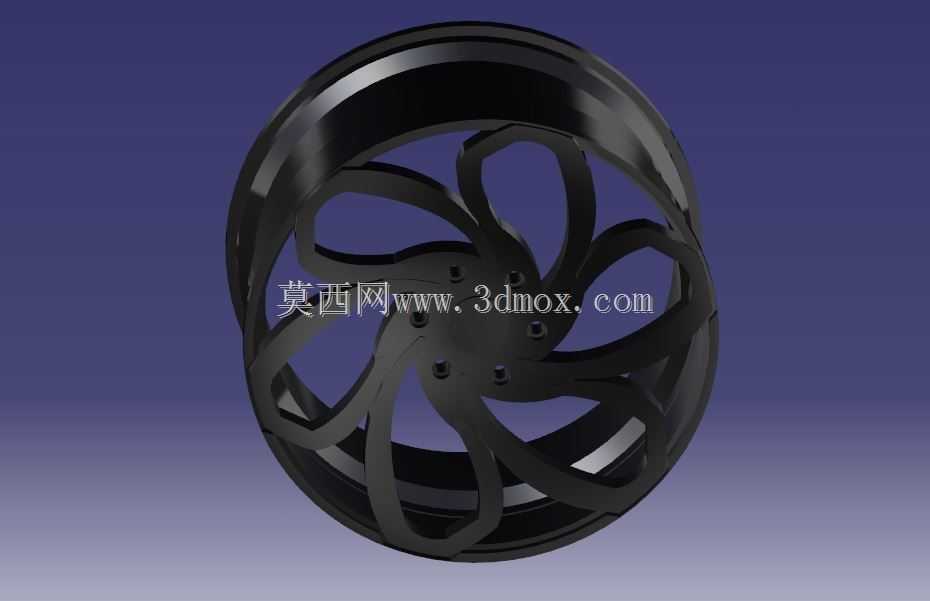

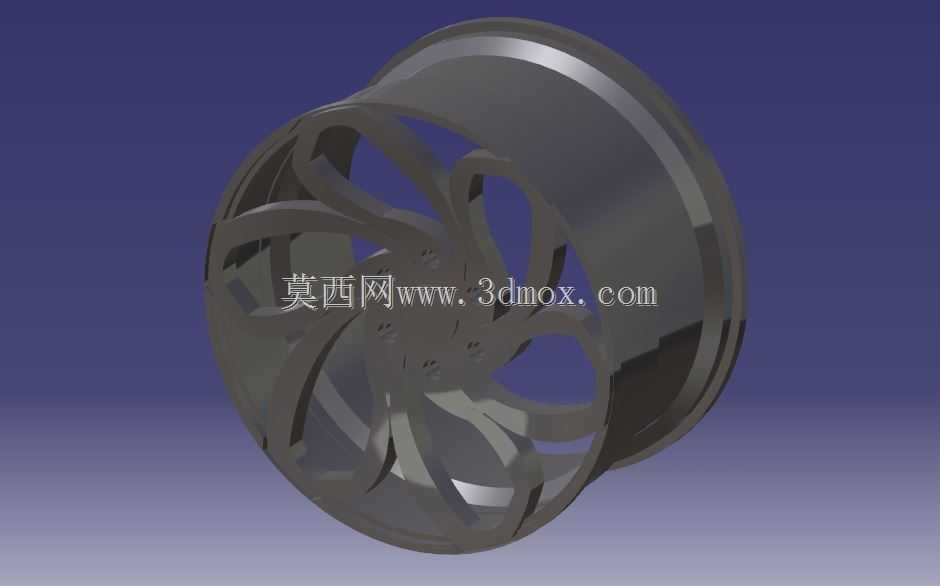

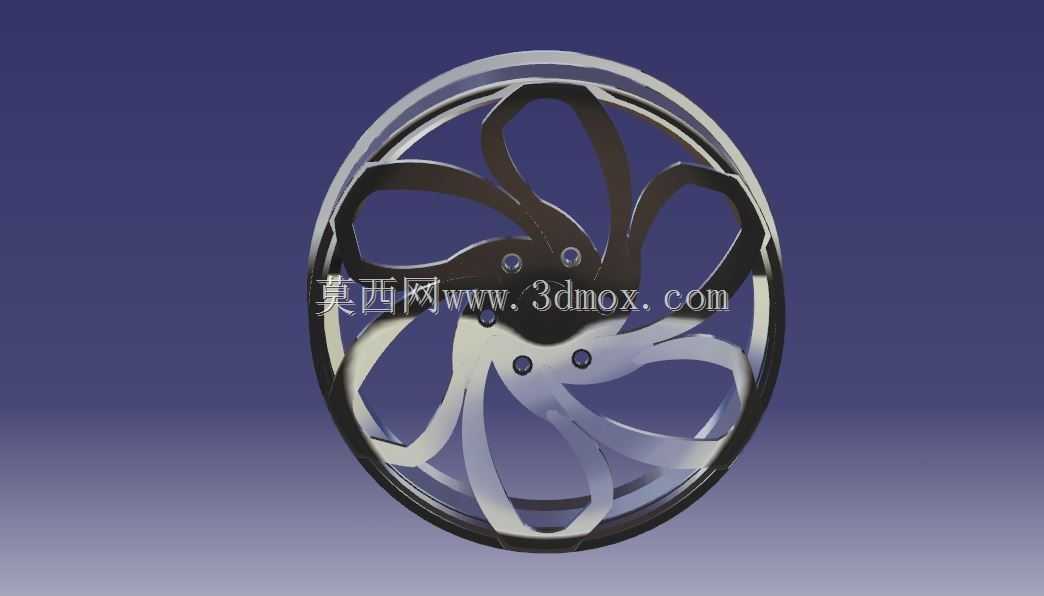

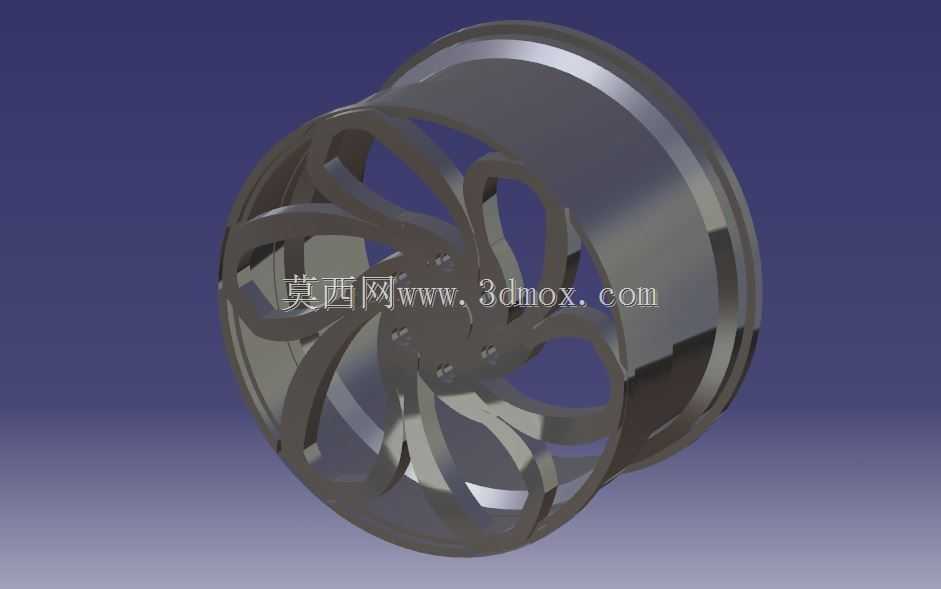

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条合金轮毂的结构设计，首先要兼顾簧下质量控制与动态载荷承载的平衡，不同于钢制轮毂的冲压焊接结构，这类一体成型的合金构件，在乘用车改装与原厂配套场景中都有广泛应用，尤其是偏向运动定位的乘用车型，对轮毂的径向跳动、端面跳动控制要求远高于普通商用车型。从结构设计逻辑来看，这款轮毂采用了旋涡式多辐条布局，并非单纯追求外观视觉效果，每根辐条的走向都对应了轮心安装座到轮辋外缘的力传递路径，在车辆过弯承受侧向载荷时，辐条的弧形截面可以将集中应力均匀分散到轮辋整个周向，避免直辐条结构容易出现的应力集中点，尤其是在经过颠簸路面承受冲击载荷时，

　　弧形辐条的微变形量可以吸收部分瞬时冲击，降低对悬挂系统的冲击反馈。安装边界方面，轮心的定位孔采用了台阶式中心孔设计，匹配乘用车常用的螺栓孔分布圆直径，安装面的平面度公差控制在0.05mm以内，保证轮毂与车轴法兰面完全贴合，避免高速行驶时出现车轮抖动的问题；轮辋部分的宽度、法兰高度都严格对应乘用车轮胎的匹配标准，胎圈座的角度设计符合无内胎轮胎的密封要求，不需要额外加装内胎就可以保证轮胎气压的密封性，轮辋边缘的凸峰结构可以在轮胎亏气时避免胎圈脱槽，提升行驶安全性。实际使用场景中，这类合金轮毂的散热性能远优于钢制轮毂，连续制动时轮毂可以将刹车系统产生的热量快速传导到空气中，降低刹车热衰减的风险，尤其是在山区路段连续下坡的工况下，

　　良好的散热性可以让制动系统保持稳定的工作状态。设计过程中需要重点校核几个核心工况：首先是径向疲劳工况，模拟车辆满载时长期行驶在铺装路面的循环载荷，验证辐条与轮辋连接位置的疲劳寿命；其次是弯曲疲劳工况，模拟车辆转向时承受的侧向弯矩，保证轮心安装座不会出现开裂；还有13度冲击工况，模拟车辆以一定角度撞击路肩时的结构强度，避免轮毂出现碎裂失效。这款轮毂的辐条背面做了不等厚的减重设计，在应力较小的区域削减壁厚，在靠近轮心和轮辋的连接位置增加壁厚，在保证结构强度满足国标要求的前提下，尽可能降低轮毂自身重量，从而降低整车簧下质量，提升悬挂系统的响应速度，改善车辆的操控性能。轮辋的气门嘴安装位做了局部加厚处理，避免安装气门嘴时出现应力集中，

　　同时预留了足够的空间适配外置式胎压监测传感器，不需要额外修改结构就可以直接安装。表面的造型过渡全部采用圆角处理，没有尖锐的棱角，一方面是降低铸造过程中的应力集中，减少铸件出现缩松、裂纹的概率，另一方面也可以减少车辆行驶时的空气紊流，降低风阻带来的能耗损失。在做三维建模时，轮辐的曲面全部采用G2连续过渡，保证后续数控加工或者模具制造时的曲面光顺性，不会出现加工棱线，影响最终的外观效果和表面喷涂质量。和传统的五辐轮毂相比，这种多辐条的设计可以让每个辐条承受的载荷更小，单根辐条的截面可以做的更纤细，视觉上更具运动感，同时更多的辐条数量也可以让刹车系统的散热气流更均匀，避免刹车盘局部温度过高。需要注意的是，这类合金轮毂的安装扭矩有严格的要求，过大的安装扭矩会导致轮心安装面出现塑性变形，过小的扭矩会导致行驶时螺栓松动，设计时在安装面做了轻微的网状滚花结构，增加安装面的摩擦力，保证螺栓夹紧力的稳定性。
