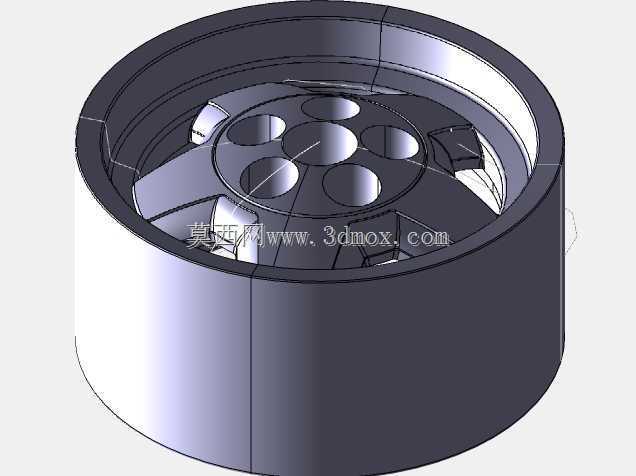

XJ-S铝合金汽车轮毂结构设计

　　这款铝合金轮圈属于乘用车辆行走系统的核心承载部件，主要适配豪华运动乘用车型的行走系统升级与配套装配场景，在日常道路行驶、轻度激烈驾驶工况下承担整车载荷传递、轮胎固定支撑、行驶过程中冲击缓冲的核心作用。从实际装车使用的角度来看，这类多辐条星形布局的轮圈，首先要满足的是轮辋与轮胎的匹配边界，轮辋部分采用等直径圆筒式结构，内侧的胎圈座位置设计有标准的凸缘结构，能够保证无内胎轮胎的胎圈在充气后紧密贴合，避免高速行驶过程中出现胎圈移位、漏气的问题，轮缘位置的圆角过渡经过反复校核，能够在轮胎受到侧向冲击时避免割伤胎侧，延长轮胎的实际使用寿命。

　　在结构设计思路上，这款轮圈采用了铝合金低压铸造的工艺适配结构，轮辐部分采用五组双辐条的海星状布局，每组辐条对应轮心安装盘的一个螺栓孔位，辐条从安装盘位置向轮辋方向平滑过渡，厚度从中心向边缘逐步递减，既能够保证辐条自身的抗弯、抗扭强度，又能尽可能降低轮圈的整体非簧载质量——对于乘用车辆来说，非簧载质量的降低能够直接提升悬挂系统的响应速度，减少颠簸路面下车轮的弹跳幅度，提升轮胎的抓地表现。轮心的安装盘位置设计有中心定位孔，周边均匀分布五个螺栓过孔，安装面的平面度经过严格控制，能够保证轮圈装车后与轮毂轴头的贴合紧密，避免高速行驶时出现轮圈抖动的问题，中心孔的尺寸与对应车型的轴头直径完全匹配，装车时不需要额外加装变径圈即可实现精准定位，减少装配误差带来的动平衡问题。

　　从安装边界的尺寸设计来看，轮圈的偏距参数经过匹配计算，能够保证轮胎装车后与翼子板、悬挂摆臂、刹车卡钳之间留有足够的安全间隙，即使在车辆满载、悬挂压缩到极限行程的情况下，轮胎也不会与车身结构发生干涉；轮辐内侧的空间经过校核，能够容纳大尺寸的多活塞刹车卡钳与通风刹车盘，满足车辆制动系统升级的空间需求，不需要额外加装轮圈垫片即可避开卡钳结构，避免了垫片带来的螺栓受力长度变化、轮圈固定强度下降的隐患。

　　在功能特性层面，铝合金材质本身的导热性能要远优于传统钢制轮圈，车辆在连续制动的工况下，刹车系统产生的热量能够通过轮圈更快地散发到空气中，降低刹车系统的热衰减幅度，提升长距离下坡、连续激烈驾驶时的制动安全性。同时，这种开放式的辐条布局能够让行驶过程中的气流更顺畅地穿过轮圈内部，直接带走刹车盘、卡钳表面的热量，进一步提升制动系统的热稳定性。轮圈表面的处理工艺适配铝合金材质的防腐需求，裸露的金属表面经过致密的氧化层处理，能够抵御日常行驶中泥水、融雪盐的腐蚀，长期使用也不会出现表层剥落、锈蚀的问题。

　　从结构强度的设计校核角度，这款轮圈的辐条与轮辋连接位置设计有平滑的过渡圆角，避免了应力集中带来的结构断裂风险，在承受路面冲击载荷时，应力能够沿着辐条均匀分散到整个轮辋结构上，不会在连接位置出现应力突变。轮辋部分的壁厚经过载荷计算，在满足国标弯曲疲劳试验、径向疲劳试验要求的前提下，尽可能减小壁厚来控制整体重量，轮心安装盘的厚度经过加强设计，能够承受螺栓紧固时的压紧力，以及车辆急加速、急制动时传递的扭矩，不会出现安装盘变形、螺栓孔滑牙的问题。日常使用过程中，这类铝合金轮圈的动平衡精度更容易控制，铸造后的毛坯经过高精度机加工，安装面、胎圈座的形位公差控制在极小范围内，装车后只需要添加少量的平衡块即可实现高速行驶的平稳性，不会因为轮圈自身的圆度问题带来行驶抖动。
