汽车车身钣金连接固定支架结构设计

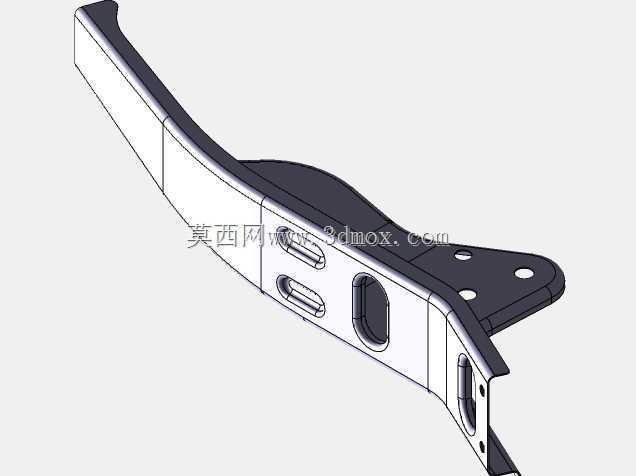

　　在整车白车身焊装工序里，这类异形钣金支架承担着相邻覆盖件、内饰安装基座之间的载荷传递与位置约束作用，日常装车场景中，它需要同时兼顾安装便利性、长期振动工况下的结构强度，以及和周边曲面的匹配贴合度，不能出现装配干涉或者长期使用后应力开裂的问题。从结构细节来看，该支架采用变截面折弯设计，主体沿长度方向做了弧度适配，刚好贴合车身侧围或者翼子板内侧的曲面轮廓，避免和外覆盖件之间出现间隙不均、装配顶凸的问题，折弯处的圆角经过反复校核，既不会因为圆角过小导致冲压时板材开裂，也不会因为圆角过大造成安装面贴合不实，出现紧固后滑移的隐患。支架上分布的两类安装孔各有作用，圆形通孔用于M6或者M8规格螺栓的最终紧固，孔位周边做了轻微的翻边强化，

　　提升孔位的抗挤压强度，避免车辆长期行驶振动中螺栓把孔位拉变形；长条形腰型孔则用于装配时的位置微调，补偿焊装工序带来的±1.5mm级别的位置公差，让现场装配工人不需要强行撬掰构件就能顺利对位，降低装配应力残留。侧面预留的异形开孔一方面是为了给线束卡扣或者小管路固定留出安装位，另一方面也是做轻量化减重，在不削弱整体结构刚度的前提下，减少不必要的板材用料，同时开孔边缘都做了去毛刺处理，避免装配时割伤线束或者划伤操作人员。设计过程中首先要锁定的是安装边界尺寸，支架两端的安装面分别对应车身侧围的焊接螺母位和相邻构件的安装点位，两个安装面的空间角度、相对距离必须和车身数模完全匹配，公差控制在±0.2mm以内，

　　否则装车时会出现孔位错位无法穿螺栓的问题。支架的整体厚度选用1.5mm规格的冷轧汽车钢板，这个厚度级别既能满足静态下1200N的垂直载荷承载要求，也能通过10万次振动疲劳测试，不会出现焊缝开裂或者板材断裂的问题。折弯成型的工序排布上，要先完成落料冲孔，再分步完成多道折弯，最后做表面电泳处理，保证防腐性能满足整车10年以上的使用要求。实际装车验证阶段，需要重点检查支架和周边线束、内饰板的间隙，保证最小间隙不小于5mm，避免车辆行驶过程中构件振动摩擦产生异响，同时紧固螺栓的打紧扭矩要控制在8-10N·m，既要保证连接牢固，也不能因为扭矩过大把钣金安装面压变形。这类支架看起来结构不算复杂，但每一处折弯角度、每一个孔位的位置、

　　每一个开孔的形状，都需要和周边数模做反复的干涉检查，既要满足功能要求，也要兼顾冲压加工的工艺性，不能出现无法脱模或者成型后回弹超差的问题，比如支架末端的翘曲角度，就是为了适配外覆盖件的安装导向，装配时可以顺着翘曲的导向边把构件滑入安装位，提升装配效率。
