乘用车轮胎带胎纹结构三维数模

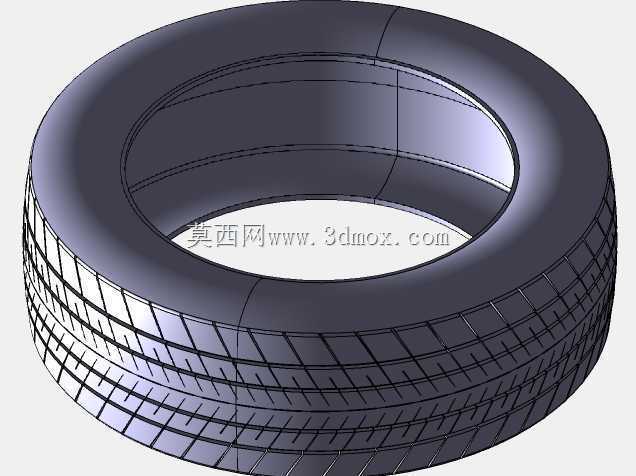

　　日常做整车底盘行走系统匹配时，轮胎是最容易被新手工程师忽略的核心边界件，很多人做总装时直接调用通用件库的简化胎模，等到做干涉检查、轮跳模拟、接地性能校核时才发现数模精度不足，反复返工调整安装点。这个轮胎数模还原了民用乘用车子午线轮胎的完整结构，从胎面花纹沟槽到胎侧的弧度过渡都做了实体化处理，不是那种只有外轮廓的面片模型，能直接导入整车装配环境做硬点匹配。

　　先讲实际应用场景，这个数模适配常规紧凑型家用乘用车的16寸轮辋安装规格，胎圈位置的直径、内侧贴合轮辋的密封面弧度都按照量产轮胎的通用公差做了还原，做轮辋设计匹配时，可以直接用胎圈部分做贴合约束，不用再额外绘制密封面的辅助曲面。胎面的花纹采用了对称式连续沟槽设计，主排水槽深度按照常规民用胎的7-8mm深度做了等比例还原，横向的细纹沟槽也做了实体切除，做整车涉水模拟、轮胎抓地力仿真时，可以直接提取胎面的曲面做流体域或者接触对设置，不用再二次修补花纹的破面。

　　设计思路上，这个模型没有做过度的细节冗余，比如胎侧的标识文字、内部的帘布层结构都做了简化处理，保留了结构设计阶段需要的所有外轮廓与安装边界，不会因为面数过多导致总装文件卡顿。胎体的断面弧度按照标准子午线轮胎的扁平比60做的设定，轮拱匹配时，按照满载轮跳上下各50mm的行程做校核，胎体最外侧与轮拱内衬的安全间隙能控制在15mm以上，不会出现转向或者颠簸时的剐蹭问题。

　　实际选型匹配时要注意，这个轮胎的接地宽度按照205mm的常规规格设定，做转向节、下摆臂的安装点布置时，要预留胎侧的形变空间，尤其是极限转向工况下，胎侧的最大形变凸起量按照3mm预留间隙，避免转向过程中轮胎与悬架杆件发生干涉。胎圈与轮辋的配合位置做了0.8mm的过盈量模拟，做轮辋的装配工艺模拟时，可以直接导入这个数模做压装过程的干涉检查，验证轮辋胎圈座的倒角设计是否合理，避免压装时刮伤胎圈橡胶。

　　很多工程师做底盘设计时习惯把轮胎当成刚性件处理，这个数模的胎侧部分做了等壁厚的结构设定，后续如果需要做轮胎的有限元形变分析，可以直接给胎体部分赋予橡胶材料属性，不用再重新绘制胎体的壁厚结构。胎面的花纹块边角都做了0.5mm的圆角处理，和量产轮胎的实际加工工艺一致，不会出现锐边导致的仿真应力集中问题。做整车的外饰匹配时，轮胎的外端面与翼子板的齐平度也可以用这个数模做基准，调整翼子板的安装位置，保证整车外观的DTS间隙符合设计要求。

　　另外在做轮速传感器、刹车系统的匹配时，这个数模的胎侧旋转半径是准确的，可以直接用来计算轮速信号的对应关系，不用再通过理论公式换算滚动半径，减少前期设计的计算误差。如果是做改装车的大包围设计，也可以基于这个数模调整胎体的扁平比参数，快速衍生出不同规格的轮胎模型，适配不同的改装轮辋尺寸，不用从零开始绘制胎面花纹，能节省大量的重复建模时间。
