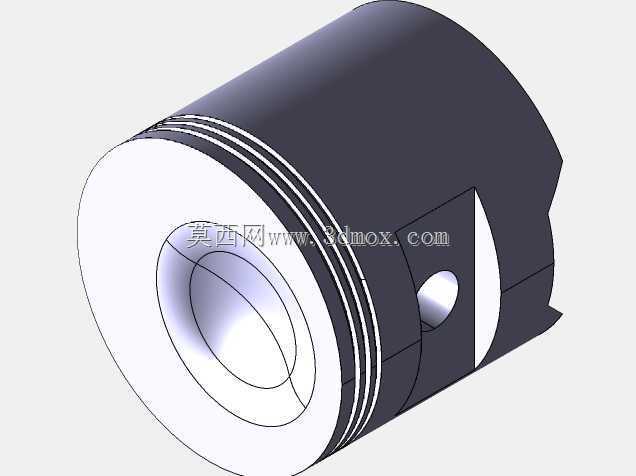

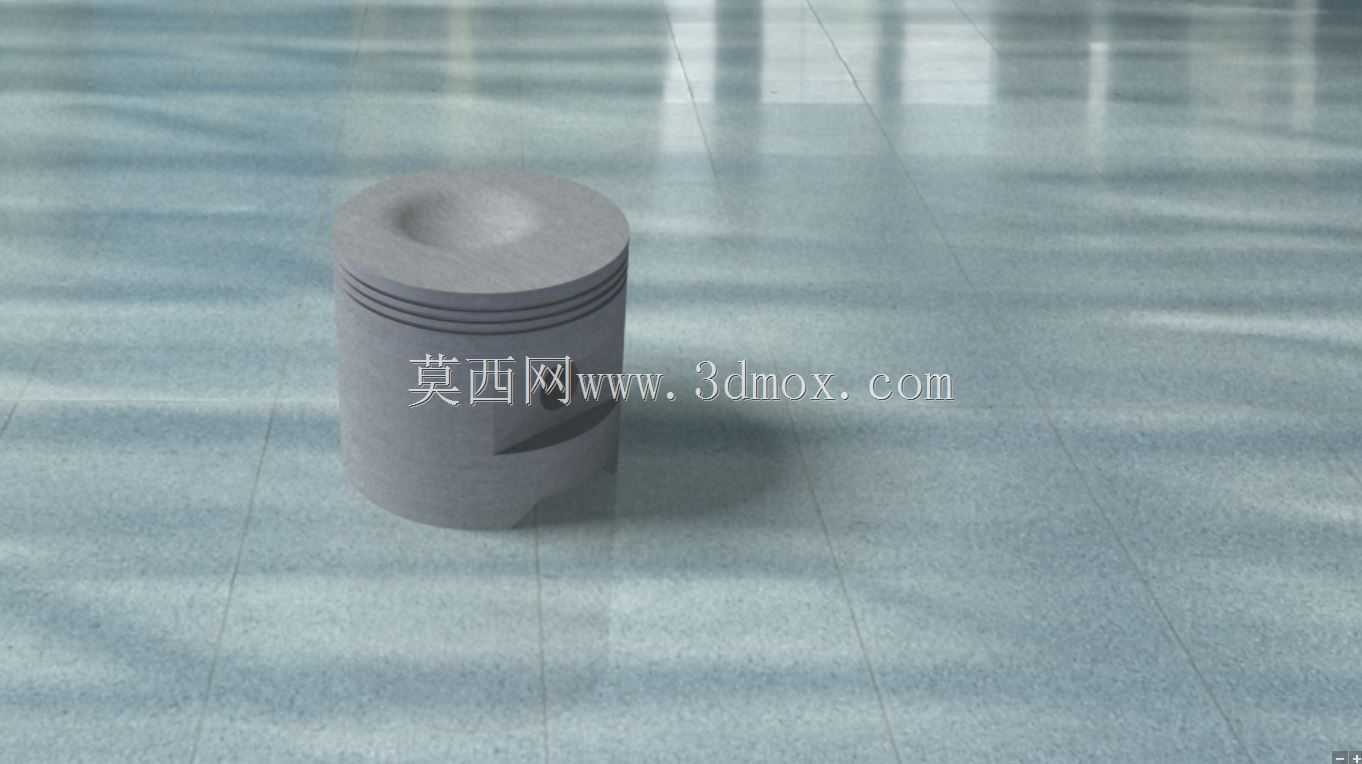

内燃机活塞裙部头部结构三维建模

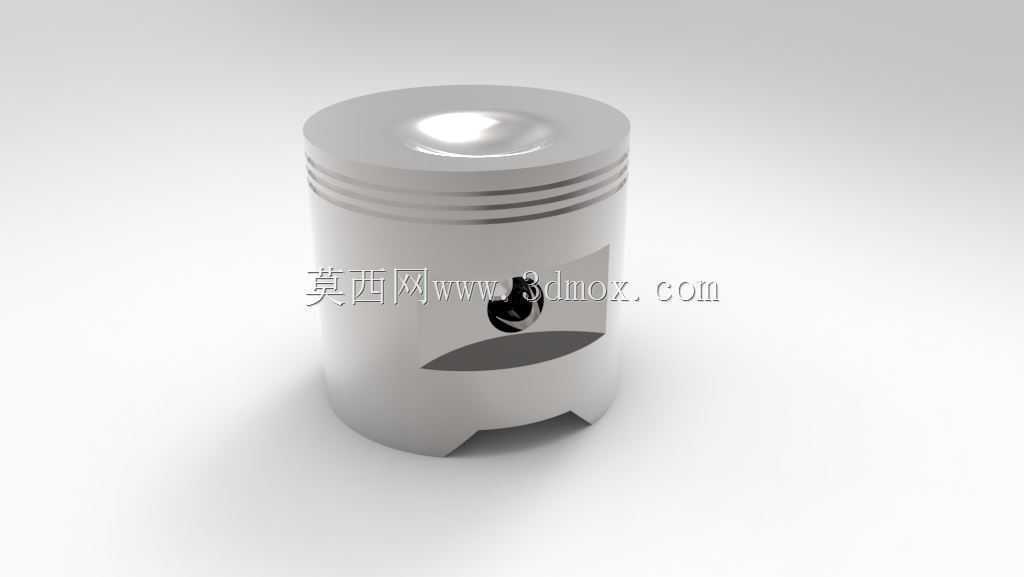

　　在往复式动力机械的核心运动副设计中，活塞是连接燃烧做功与曲柄连杆机构的关键传力部件，其结构合理性直接决定整机的动力输出效率、密封可靠性与运行寿命。本次建模的活塞结构重点还原了裙部与头部的核心特征，覆盖了实际装机场景下的核心功能需求。从实际应用场景来看，这类活塞结构广泛适配小排量通用汽油机、小型空压机等往复式容积式设备，在气缸内完成往复直线运动，配合活塞环实现燃烧室密封、热量传导、做功推力传递的核心作用。头部的凹坑结构是燃烧室的组成部分，其曲面轮廓直接影响燃烧室内的混合气涡流形成效果，建模时严格匹配了压缩比对应的凹坑容积，曲面过渡采用连续曲率设计，避免尖角处的应力集中，同时减少燃烧过程中的积碳附着概率。

　　头部外周的环槽结构是安装活塞环的位置，环槽的宽度、深度公差直接决定活塞环的侧隙、背隙合理性，建模时预留了环槽的加工退刀空间，槽底的圆角过渡符合金属切削加工的工艺要求，避免热处理环节出现应力开裂。裙部作为活塞在气缸内的导向支撑结构，其型线设计并非规则圆柱面，考虑到活塞工作时头部温度高于裙部，热膨胀量存在梯度差，建模时裙部采用了微椭圆截面设计，长轴垂直于活塞销座方向，抵消热变形与侧压力带来的形变，保证工作状态下裙部与气缸壁的贴合均匀，避免出现拉缸、偏磨问题。裙部表面的环形凹槽结构可留存少量润滑油，在往复运动中形成均匀油膜，降低裙部与缸壁的摩擦阻力，同时刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。从安装边界来看，

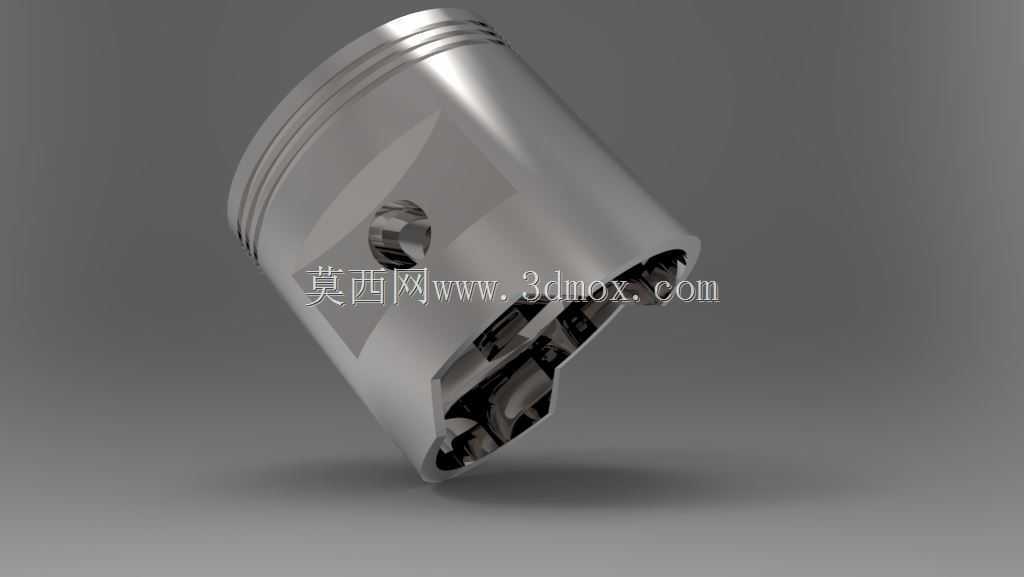

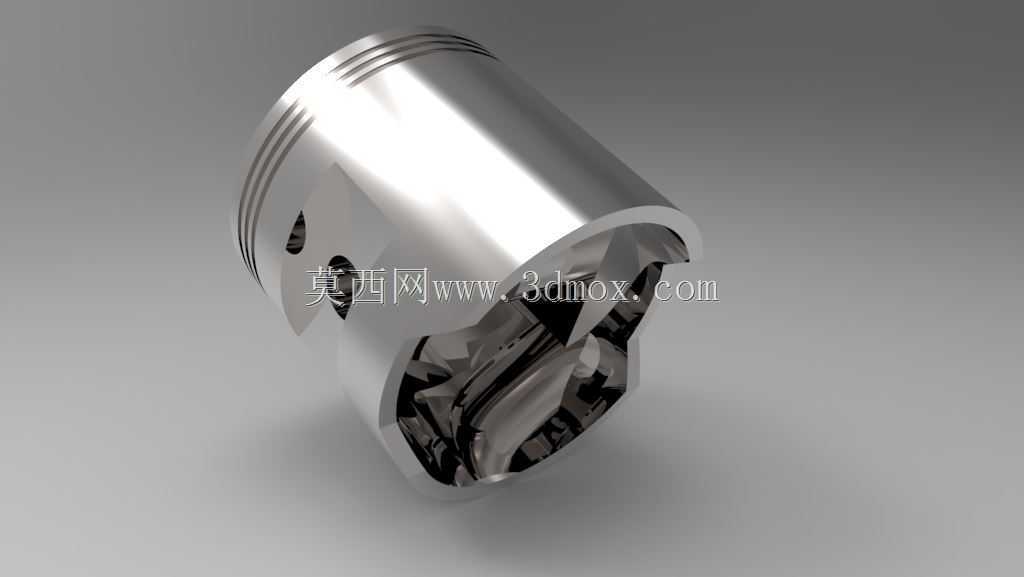

　　活塞内腔的销座结构用于连接活塞销，传递做功推力到连杆，建模时销座的中心高度、销孔内径与裙部下端面的距离严格匹配对应连杆的小头尺寸，销孔内侧的卡环槽结构用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端刮蹭气缸壁。活塞的总高度、头部直径与裙部直径的差值，完全适配对应缸径的气缸内壁尺寸，安装时活塞在上止点、下止点位置时，头部与气门、曲轴平衡块的安全间隙均满足设计要求，不会出现运动干涉。在建模逻辑上，优先以活塞的工作受力路径为核心搭建特征树：先完成活塞本体的回转基体，再依次切除头部燃烧室凹坑、加工环槽、裙部油槽、销座孔与卡环槽，所有特征的圆角、倒角均匹配实际加工工艺要求，没有出现无法落地的工艺死角。

　　裙部的型线调整参考了实际热态形变测试数据，冷态下的椭圆度与锥度参数，保证热机工况下裙部外圆趋近正圆，与缸壁的接触压力分布均匀，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现胀缸抱死。这类活塞模型可直接用于动力设备的结构教学、运动仿真分析，也可作为同类型活塞改型设计的基础模板，调整头部凹坑形状、环槽数量、裙部长度即可适配不同排量、不同压缩比的动力设备需求。在实际工程应用中，活塞的重量偏差需要控制在极小范围内，建模时也可通过调整内腔壁厚来控制整体重量，保证同组活塞的重量差符合动平衡要求，减少曲轴运转时的不平衡振动。
