汽车发动机气缸歧管总成结构设计

　　在往复式内燃机的整机结构布局中，气缸歧管总成是衔接气缸盖与进排气通路的核心承载部件，其结构合理性直接决定燃烧室密封可靠性、进排气效率以及整机运行的NVH表现，是动力系统结构设计中需要反复校核边界条件的关键组件。从实际装车场景来看，该部件主要应用于小排量单缸或直列多缸内燃机的气缸盖上部集成区域，既要承担气缸盖的密封压紧载荷，也要为进排气通路提供稳定的连接接口，同时还要承受燃烧过程中周期性变化的气体压力、热负荷以及整机振动带来的弯曲应力，对结构强度、密封性能以及热变形适配性都有极高要求。

　　从功能特性层面拆解，该总成的核心作用是配合气缸盖完成气缸套顶部的气密封堵，与气缸套、活塞顶面共同围合出封闭的燃烧室空间，保证燃油燃烧过程中高压气体不会从结合面溢出，维持缸内压缩压力满足燃烧做功的基础要求。除此之外，总成侧面预留的法兰接口用于对接进排气歧管管路，侧面的凸台结构用于安装传感器或外接管路，顶部均匀分布的螺栓孔位用于施加均匀的压紧力，保证密封面的压力分布均匀，避免局部压力不足导致的漏气、冲垫故障。

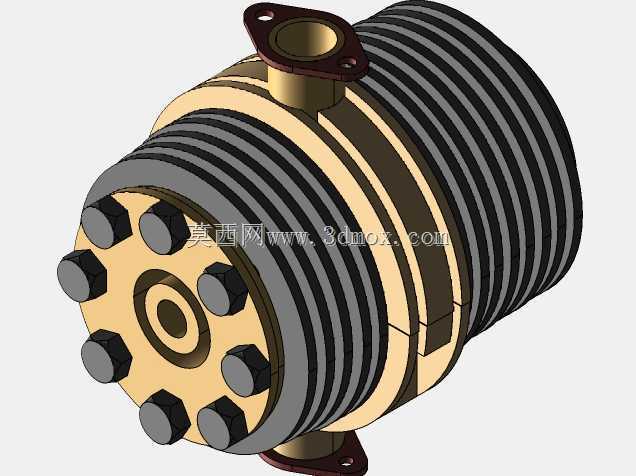

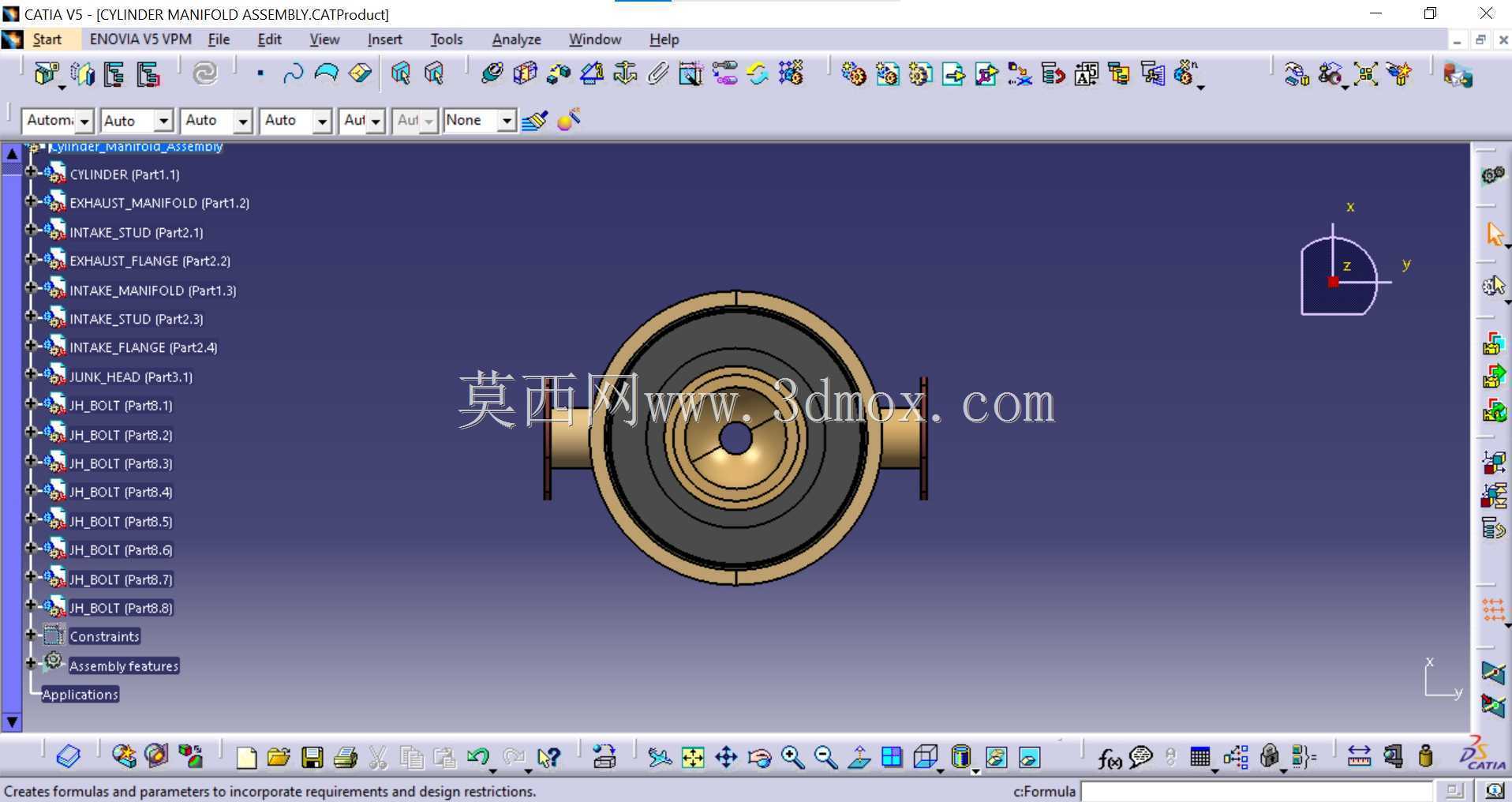

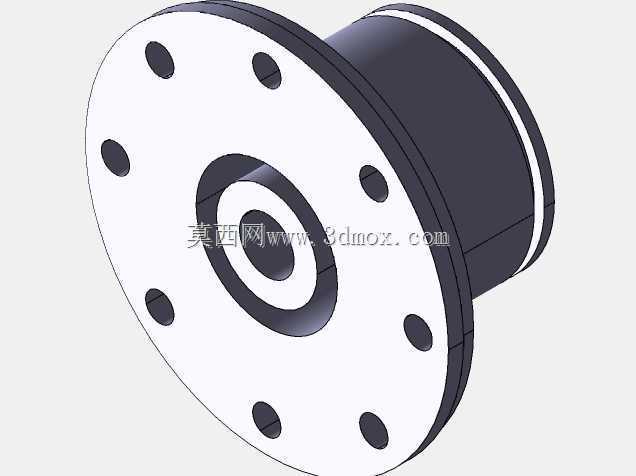

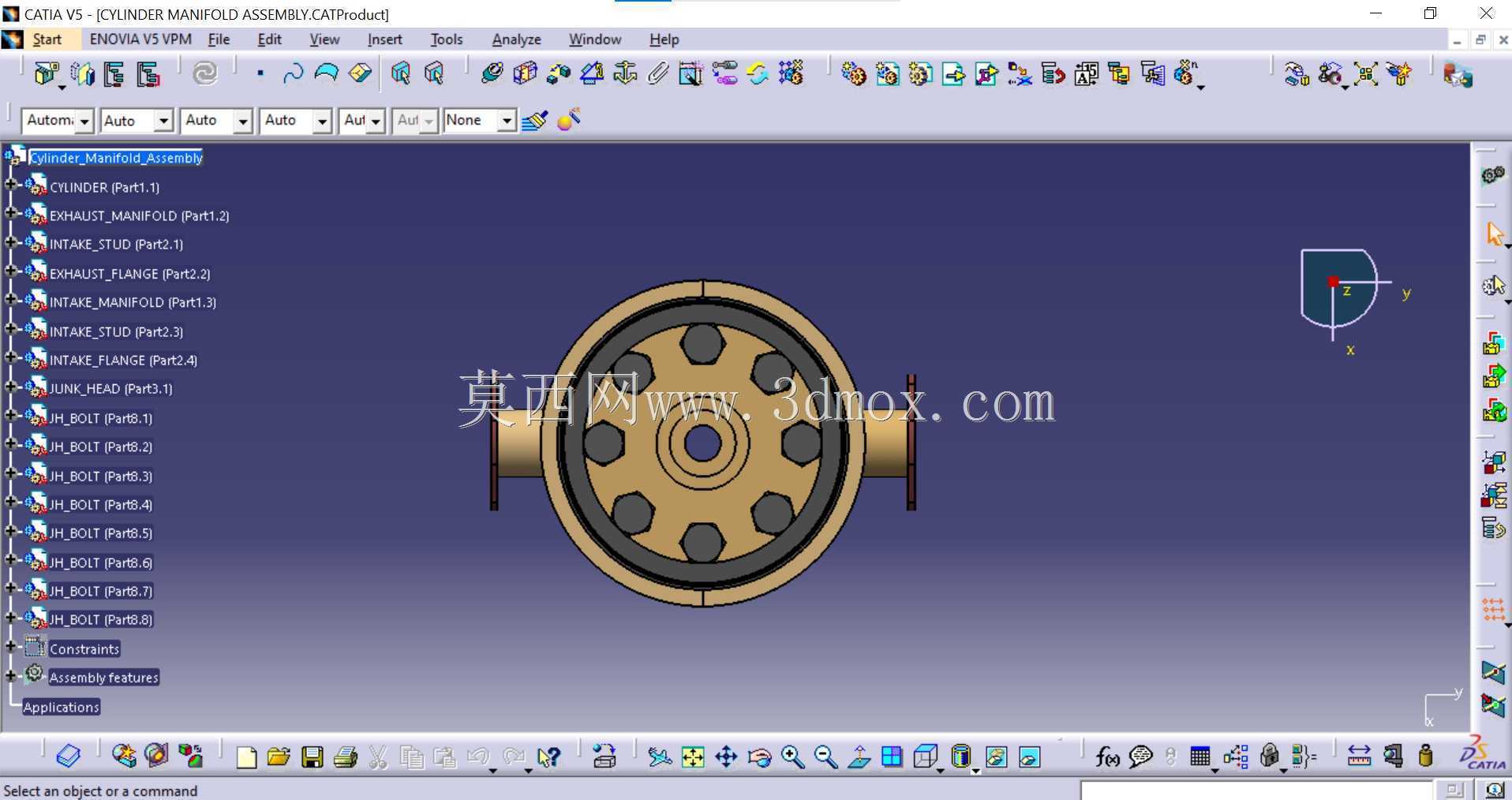

　　在设计思路的落地过程中，首先要明确的是安装边界的约束条件：总成下端面需要与气缸套上端面、气缸垫完全贴合，配合止口结构实现径向定位，因此下端面的平面度、止口的同轴度公差需要控制在0.05mm以内，避免装配后出现局部间隙。顶部的螺栓孔采用圆周均布的排布方式，孔位数量结合缸径大小与最高燃烧压力计算确定，保证每个螺栓的压紧力可以覆盖相邻孔位之间的密封区域，不会出现压力空白带；螺栓孔的沉台深度需要统一，保证螺栓拧紧后端面承压均匀，避免螺栓受附加弯曲载荷。

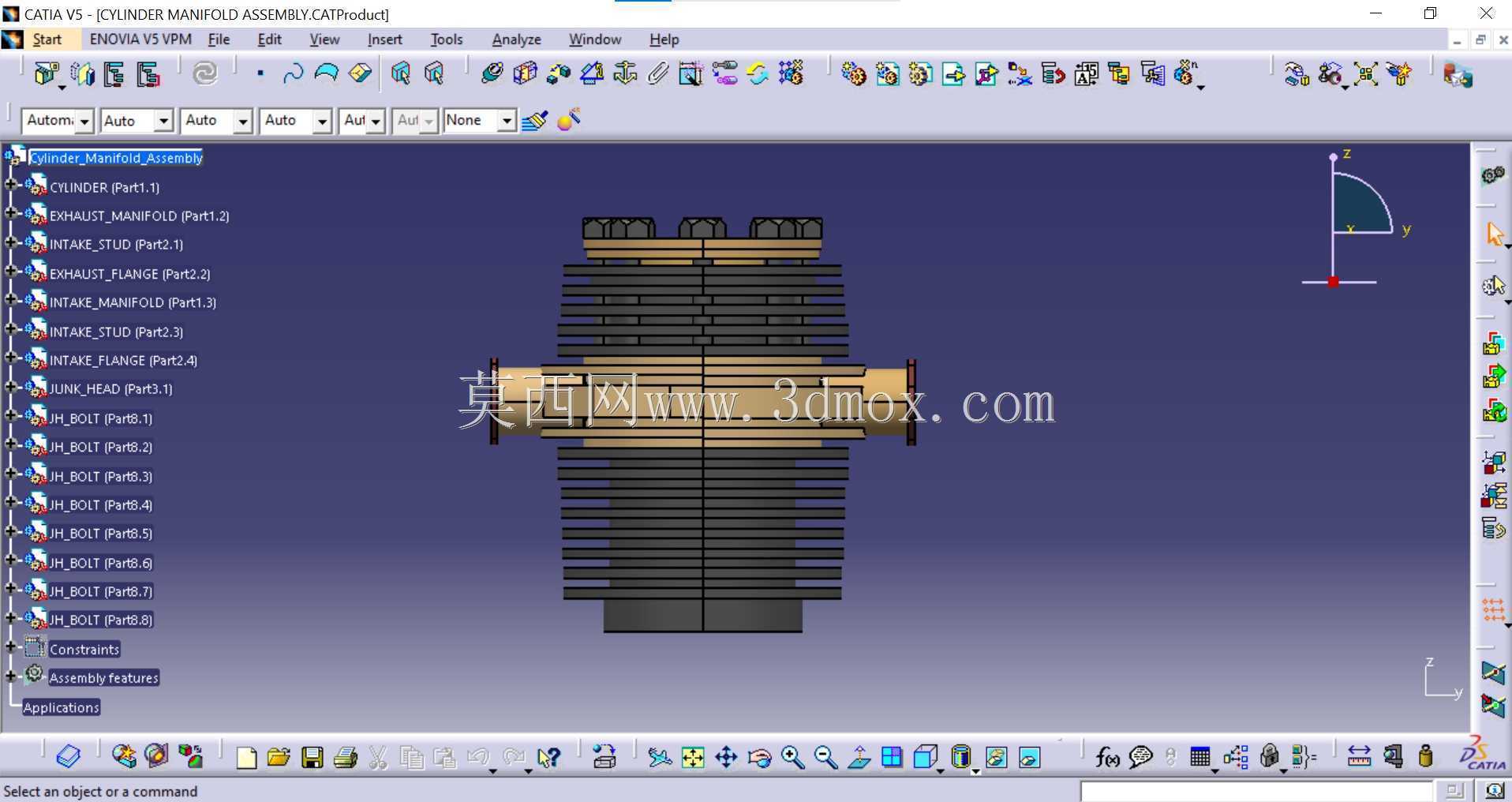

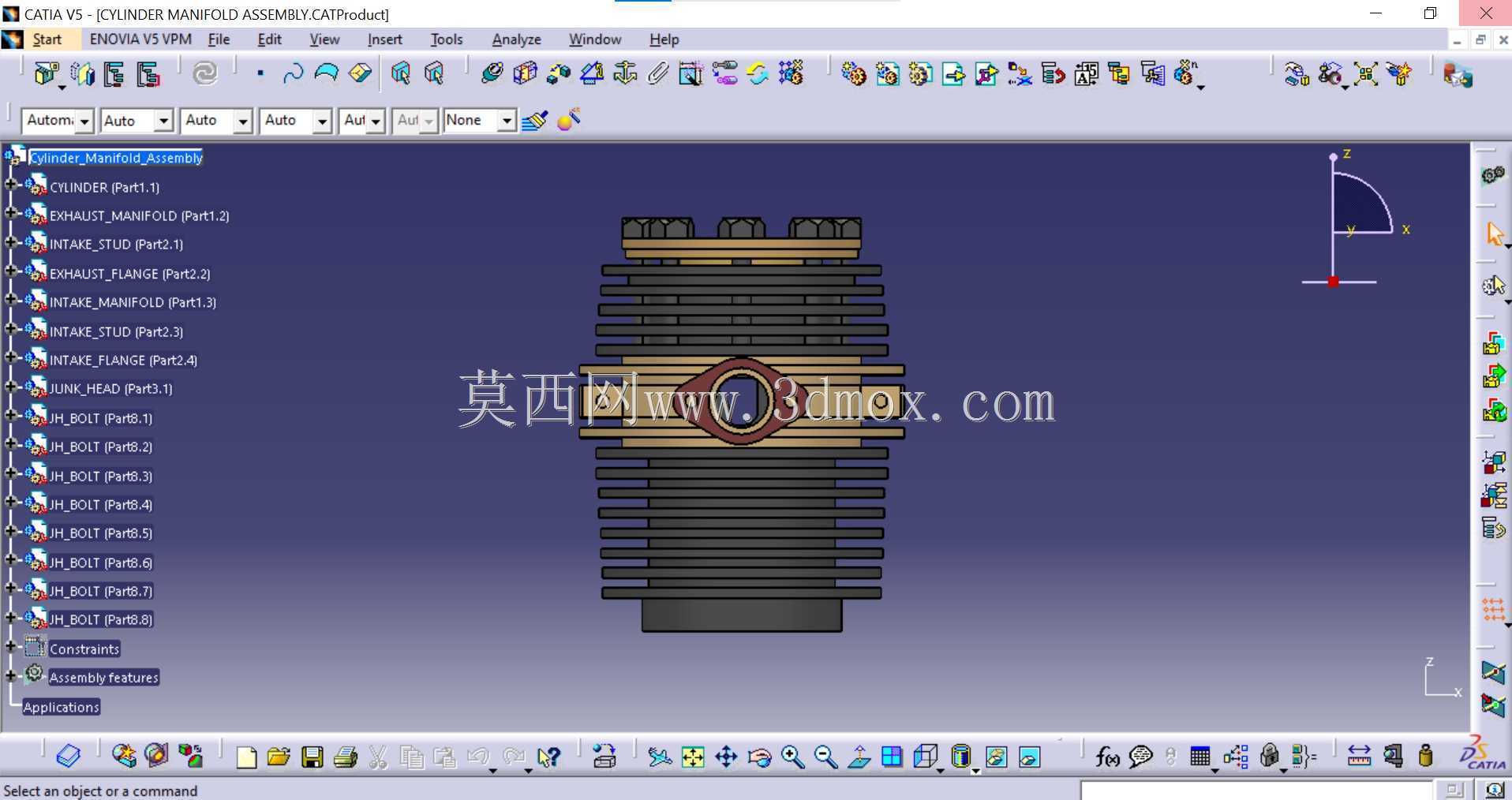

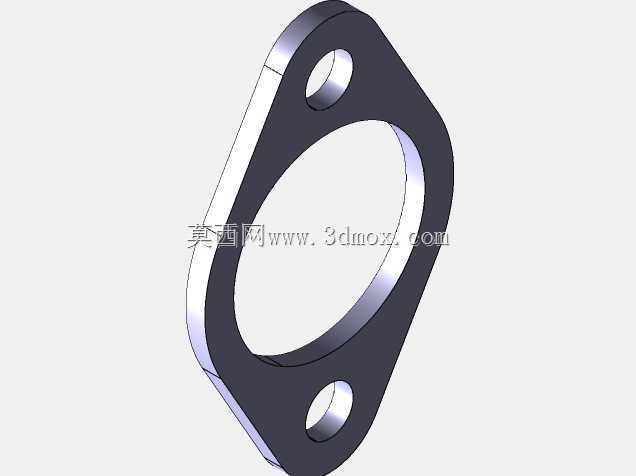

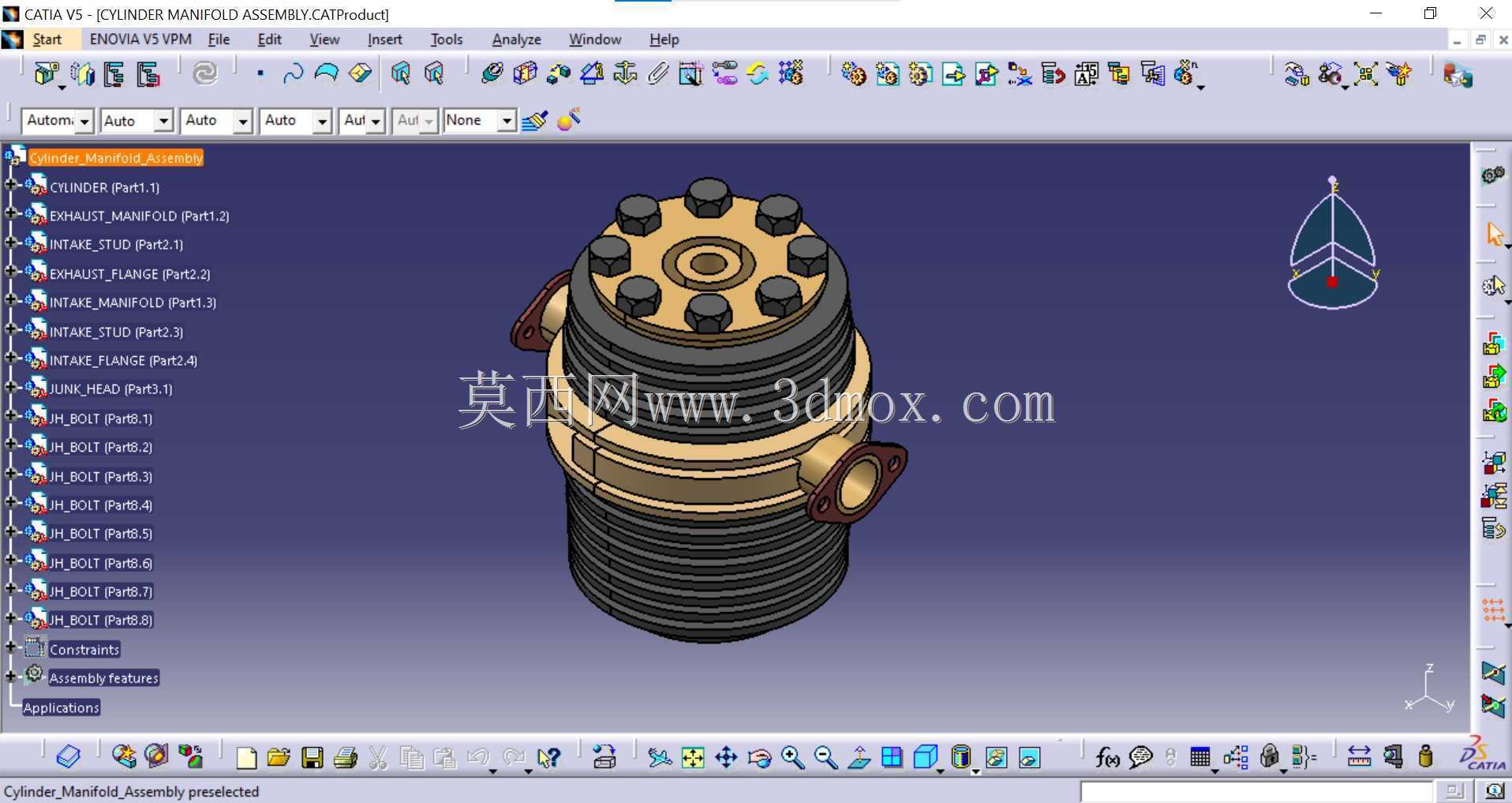

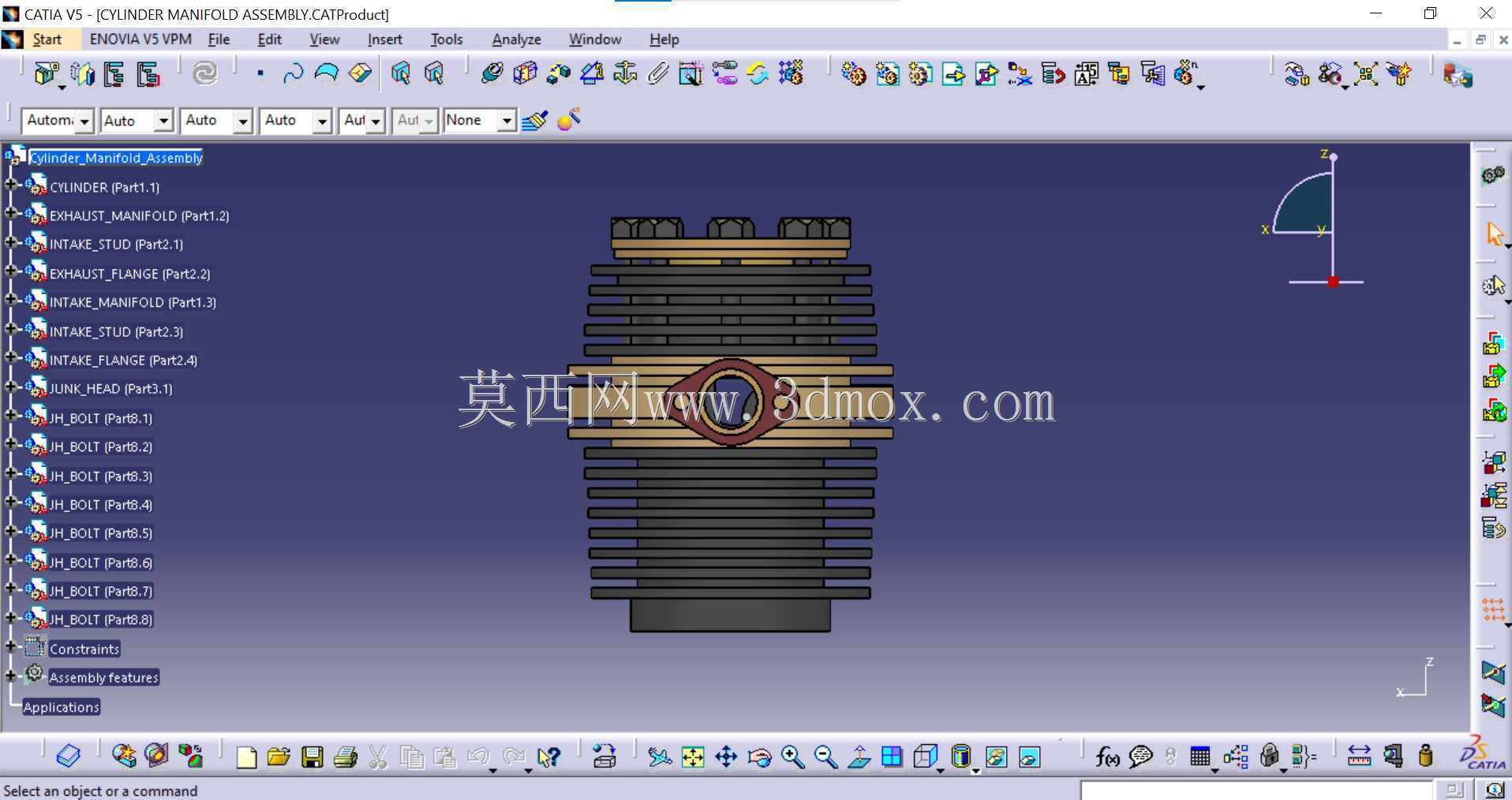

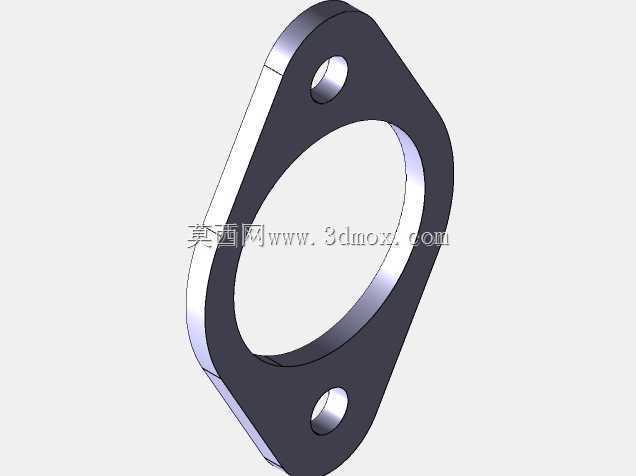

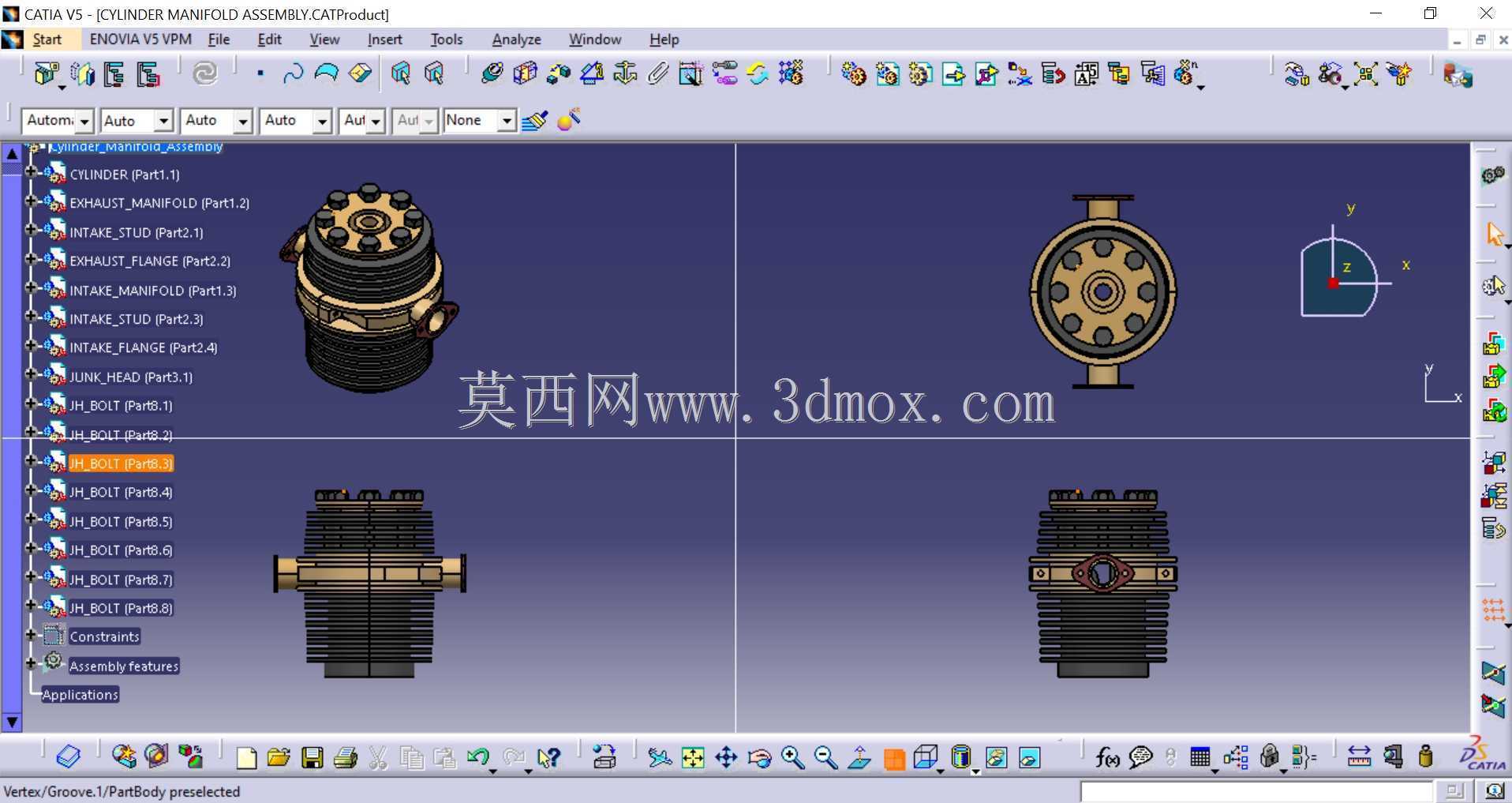

　　外形尺寸的匹配上，总成的主体外径需要与气缸套外径适配，侧面的接口法兰位置需要避让缸体上的加强筋、冷却管路以及周边附件的安装空间，避免装配过程中出现干涉；法兰面的螺栓孔位需要与对接的歧管接口完全同轴，密封槽的尺寸根据选用的密封圈规格确定，槽深与槽宽的公差控制在±0.1mm，保证密封圈压缩率处于合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足导致密封失效。

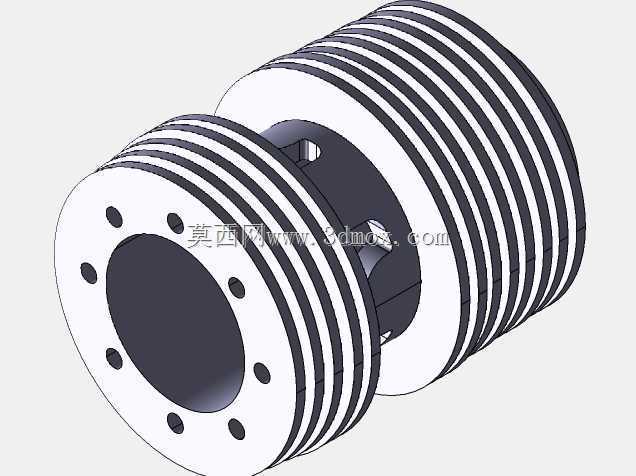

　　结构细节设计上，主体外壁的环形散热筋结构并非装饰性设计，而是用于增大散热面积，辅助降低总成本体的工作温度，减少高温下的热变形量；顶部的加厚凸台用于承受螺栓拧紧时的局部压应力，避免螺栓压紧力导致本体出现局部压溃变形；侧面的接口位置做了圆弧过渡处理，减少气体流通时的阻力，同时降低应力集中系数，避免长期交变载荷作用下出现疲劳裂纹。

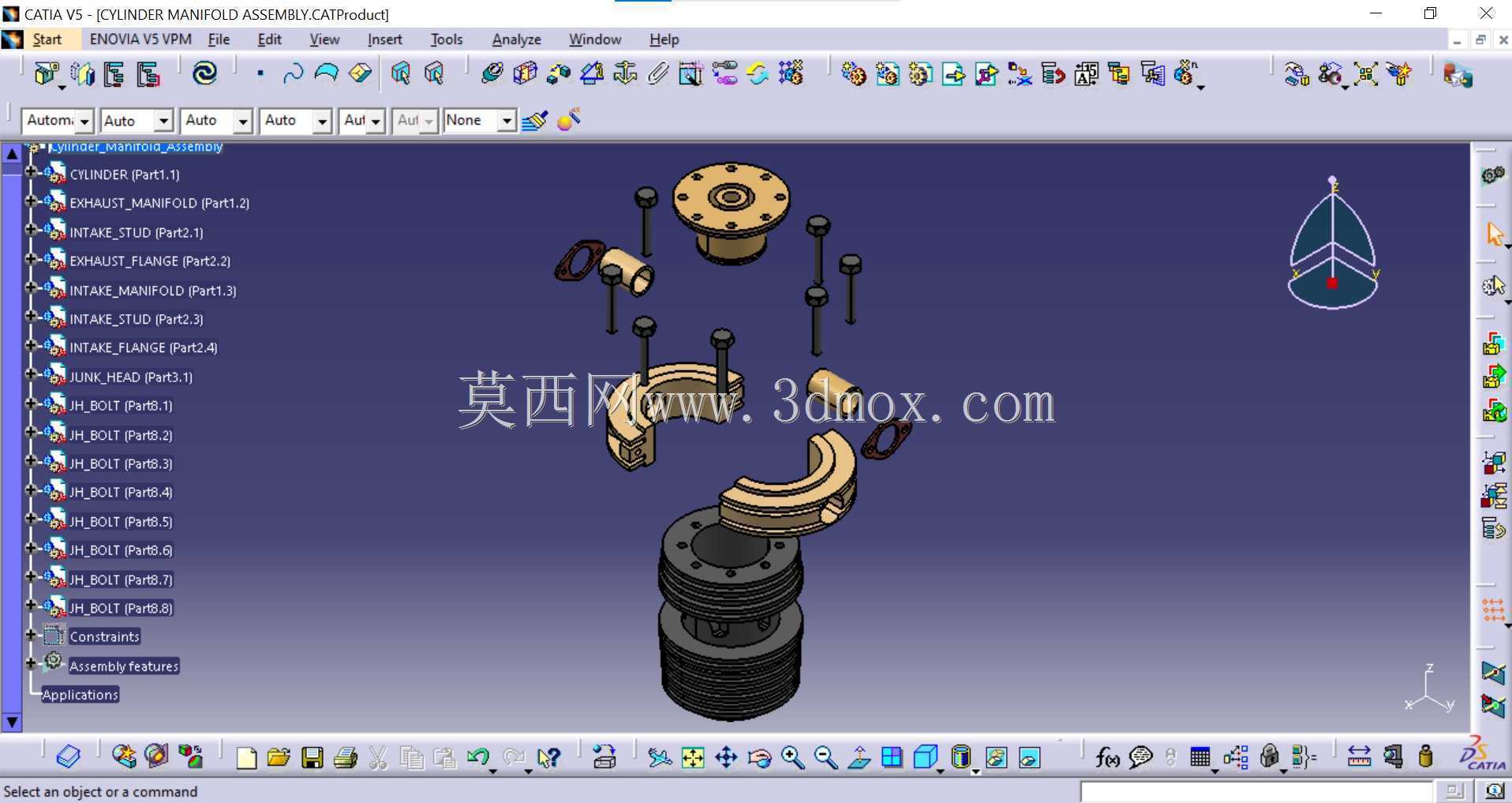

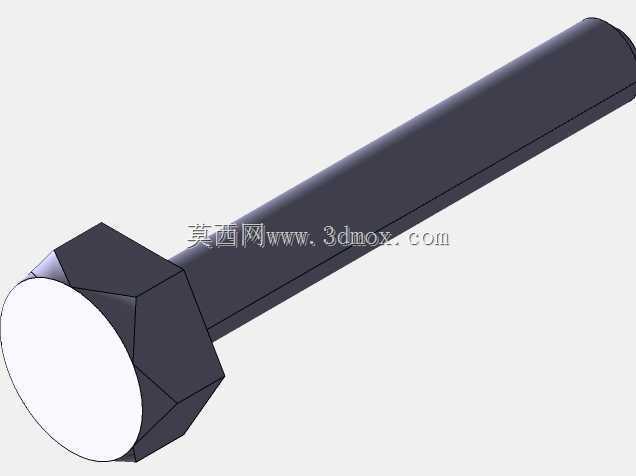

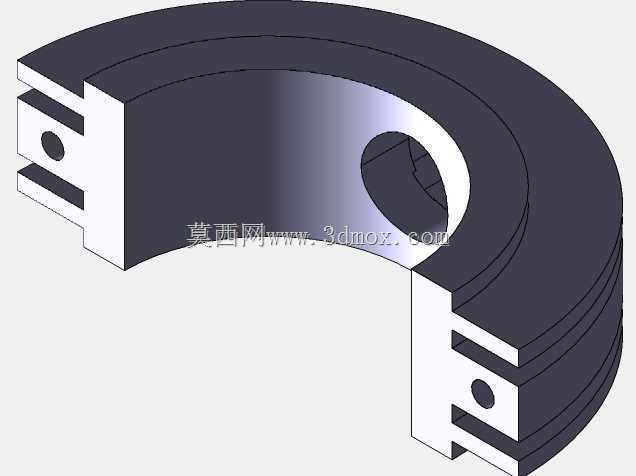

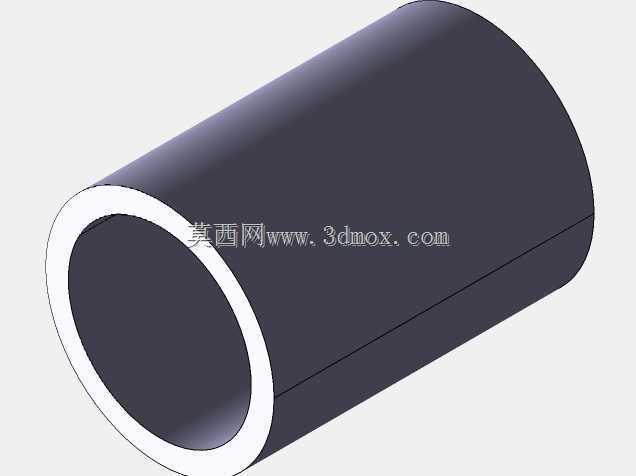

　　建模过程中需要重点关注的是装配逻辑的自下而上匹配：先完成单个螺栓、密封垫、接口法兰的零件建模，再按照实际装配顺序依次完成组件配合，保证所有结合面的配合公差、孔位的同轴度都符合实际装配要求，避免出现干涉、间隙不合理等问题。对于结构强度的校核，需要重点计算螺栓预紧力作用下的本体变形量、最高燃烧压力下的密封面压力分布、热负荷下的热变形量，确保在全工况运行范围内，密封面的压力始终高于缸内气体压力，不会出现密封失效问题。

　　从实际运维的角度来看，该总成的结构设计也充分考虑了拆装便利性，顶部的螺栓孔采用通孔设计，拆装时不需要额外拆卸周边附件即可完成螺栓的松紧操作；侧面的接口法兰采用标准螺栓孔距，后续更换歧管或密封件时可以直接适配通用配件，降低运维成本。在材料选择的适配性上，该结构可以兼容铸铁、铸铝两种常见的发动机部件材料，建模时预留了壁厚调整的余量，可以根据不同材料的强度特性调整局部壁厚，满足不同功率等级发动机的使用需求。
