汽车车身钣金冲压固定支架结构设计

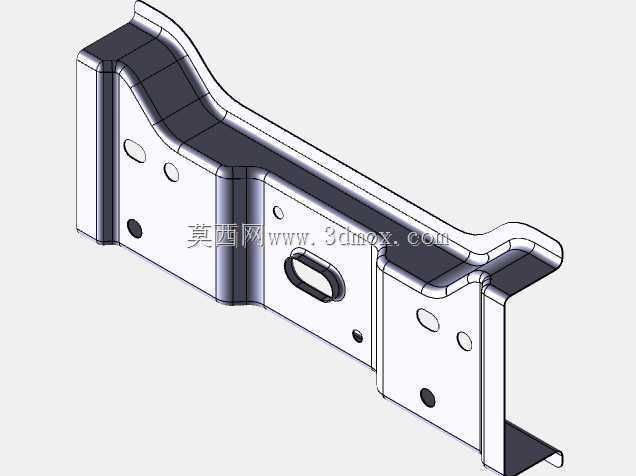

　　在汽车白车身焊装与零部件装配环节，这类冲压成型的金属支架是承担连接、承载、定位功能的核心结构件，日常装车场景中多布置于车身侧围、底盘附件安装位或者内饰固定点位，用来衔接两个不同安装基准的部件，抵消行车过程中产生的振动载荷，避免连接部位出现应力集中导致的开裂失效。从结构形态来看，该零件采用多道折弯成型工艺，整体为不等高的阶梯式轮廓，边缘设置了连续的翻边结构，这部分翻边并非单纯的工艺补充，一方面可以提升薄板零件的整体截面惯性矩，让1.2-1.5mm厚度的冷轧钢板就能达到足够的结构刚度，减少行车过程中的共振异响，另一方面翻边可以在焊装工序中作为定位基准面，和焊装夹具的定位块贴合，保证零件装车时的位置度公差控制在±0.2mm以内。

　　零件表面分布的多组安装孔做了差异化设计，其中直径较大的圆孔为螺栓过孔，孔边预留了平整的压印面，保证螺栓拧紧时端面和零件表面完全贴合，不会出现偏载导致的滑牙问题；长圆形的腰型孔则是装配调节孔，用来吸收车身焊接过程中产生的累积公差，装配时可以在腰型孔的调节范围内微调附件位置，避免出现装配干涉无法装车的问题；直径较小的圆孔一部分是工艺定位孔，在冲压、焊装工序中配合夹具定位销使用，另一部分是线束卡扣或者附件的预挂孔，方便总装工序中操作人员临时固定线束或者小附件，提升装配效率。设计这类支架时，首先要确认安装边界条件，也就是支架两端连接部件的安装点坐标、安装面角度，以及行车过程中该点位需要承受的静态载荷与动态冲击载荷，

　　通过拓扑优化先确定材料的分布区域，在保证载荷传递路径连续的前提下，尽可能去掉非承载区域的材料，实现零件轻量化。折弯工序的排布需要重点考虑材料的回弹特性，高强度冷轧钢板折弯后会出现一定角度的回弹，设计时需要根据材料的屈服强度预设回弹补偿角，保证折弯后零件的安装面角度符合公差要求，避免后续装车时出现贴合间隙过大的问题。零件上所有的孔位边缘都做了去毛刺处理，折弯圆角根据板材厚度设置为1-1.5倍料厚，避免折弯过程中出现圆角处开裂的问题，同时也能防止装配过程中锋利的边缘割伤操作人员或者划伤线束表皮。从安装适配性来看，该支架的安装面做了局部的沉台设计，当安装面和车身钣金存在高度差时，沉台结构可以补偿高度差，不需要额外增加调整垫片，

　　减少总装工序的零件数量。零件表面的加强筋沿着载荷传递的方向布置，从一端的安装孔位延伸到另一端的安装点，相当于在薄板上增加了加强结构，大幅提升零件的抗弯曲变形能力，在承受垂直于安装面的冲击载荷时，不会出现永久变形导致连接松动。这类支架在整车验证阶段需要通过多轮台架振动测试和道路耐久测试，模拟不同路况下的载荷输入，检查支架是否出现裂纹、连接螺栓是否出现松动，根据测试结果调整局部的结构形态，比如在应力集中的圆角位置适当加大圆角半径，或者在载荷较大的区域增加局部的翻边加强，保证零件在整车全生命周期内都能可靠工作。不同于铸造或者机加工的支架，冲压支架的生产效率高，适合大批量整车生产的节拍，单件成本也更低，通过合理的结构设计完全可以达到和厚板机加工零件相当的结构强度，是目前汽车车身结构中应用最广泛的连接承载类零件。
