汽车液压悬架减震器总成结构设计

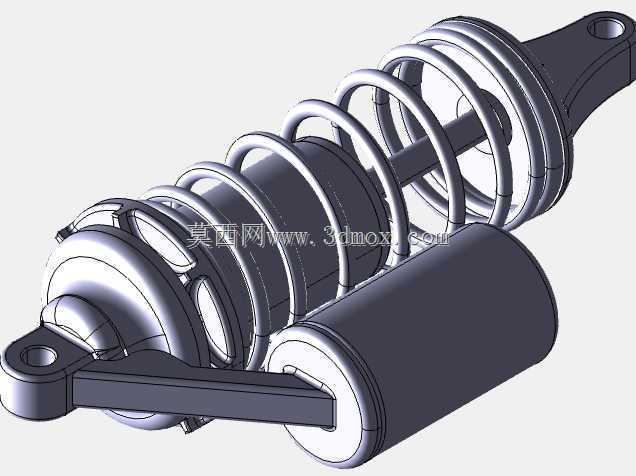

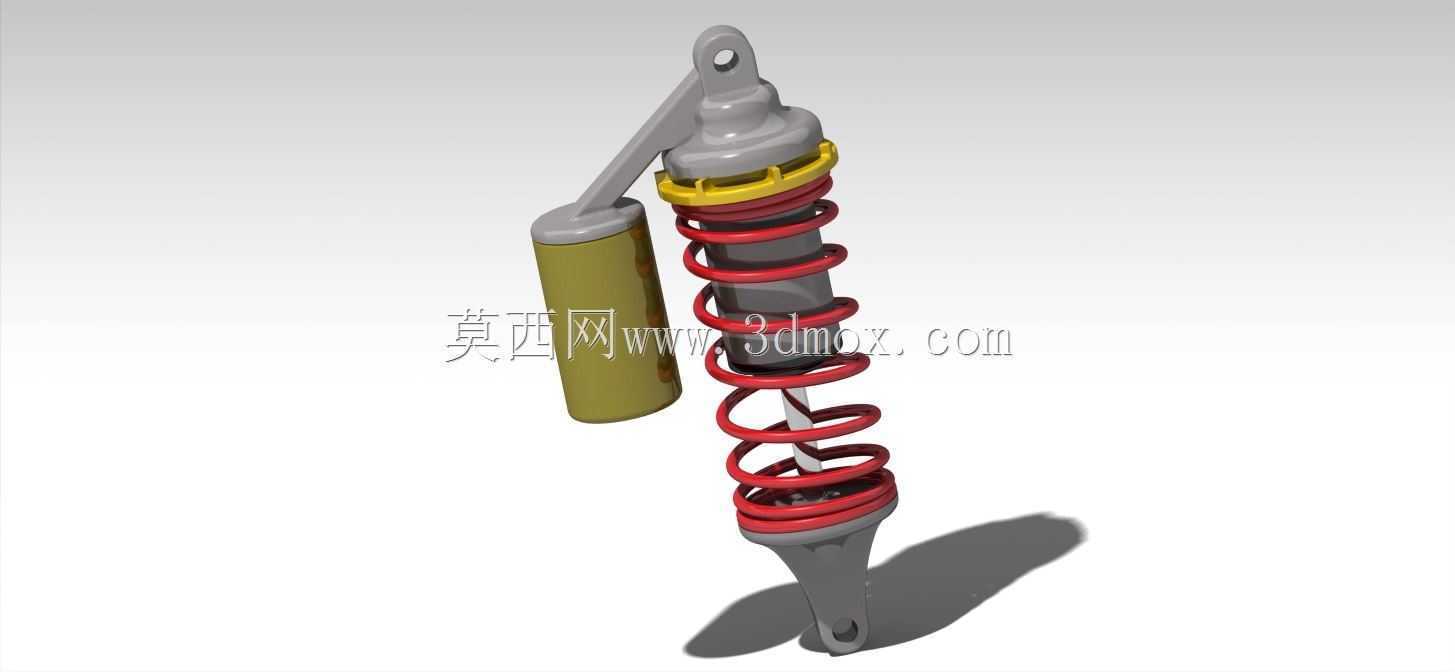

　　这套液压悬架减震器总成，是乘用轿车底盘悬挂系统里的核心阻尼承载部件，日常装车场景覆盖前置前驱家用轿车的前后桥独立悬挂位，也可适配部分改装车型的后悬多连杆结构，核心作用是吸收路面颠簸传递到车身的冲击动能，把弹簧往复弹跳的余振快速衰减，避免车轮在起伏路面出现持续抛跳，保证轮胎接地附着力始终处于合理区间，同时过滤掉高频细碎震动传递到驾驶舱，提升乘坐舒适性与行驶操控稳定性。从结构设计逻辑来看，这套总成采用了外置储液筒的单筒式阻尼结构，区别于普通双筒减震器的内置气室设计，外置储油腔可以容纳阻尼杆往复运动时挤出的液压油，在减震器高频压缩、拉伸行程中避免油液出现空化泡沫，保证阻尼力输出的线性度，哪怕连续经过搓板路、减速带这类高频冲击工况，

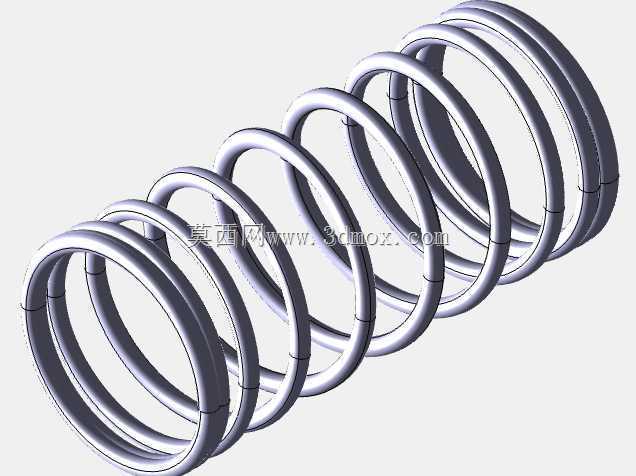

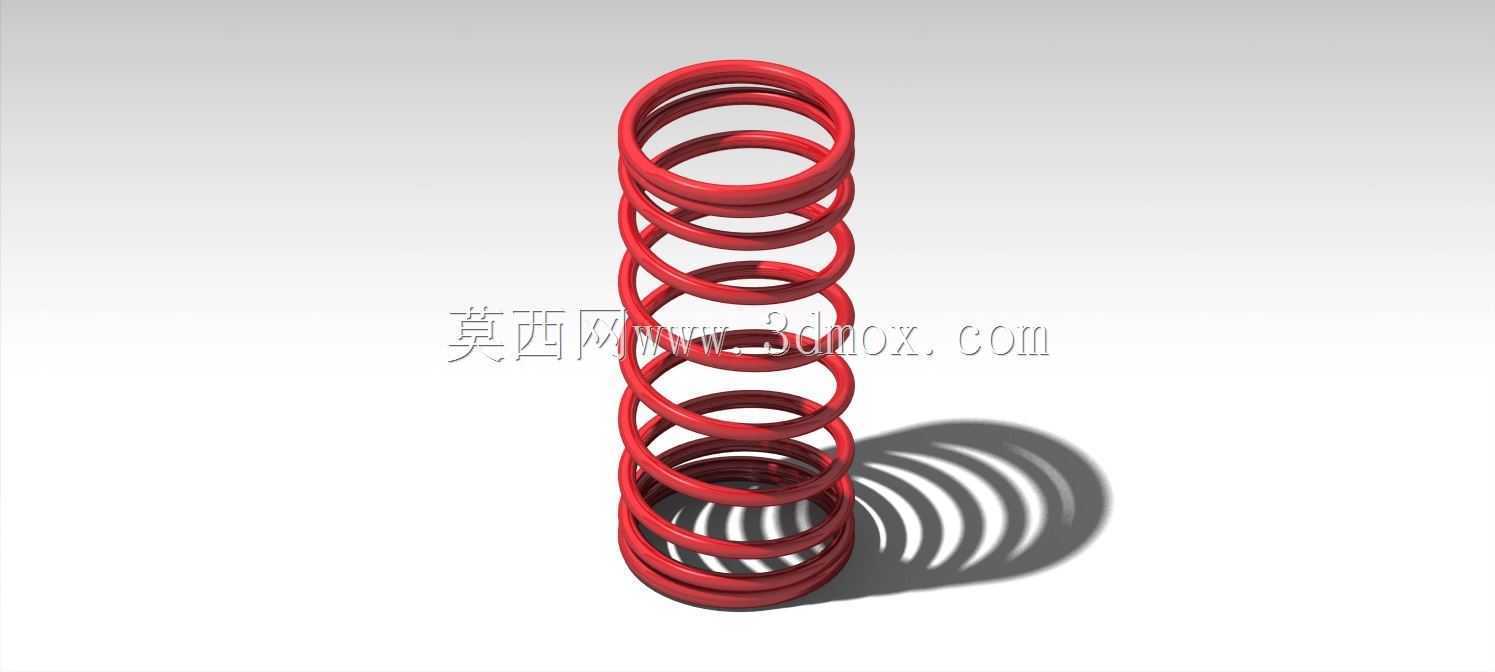

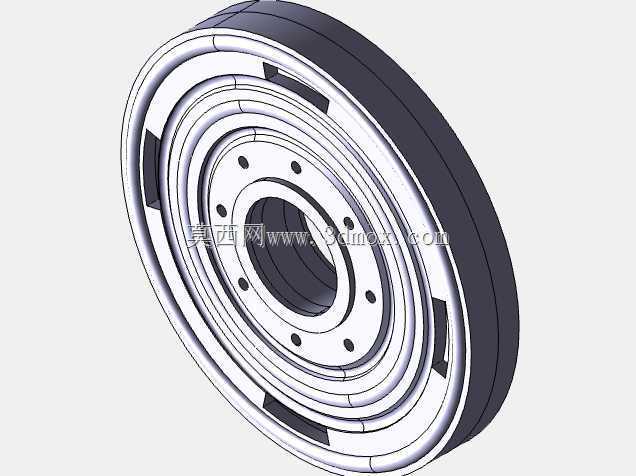

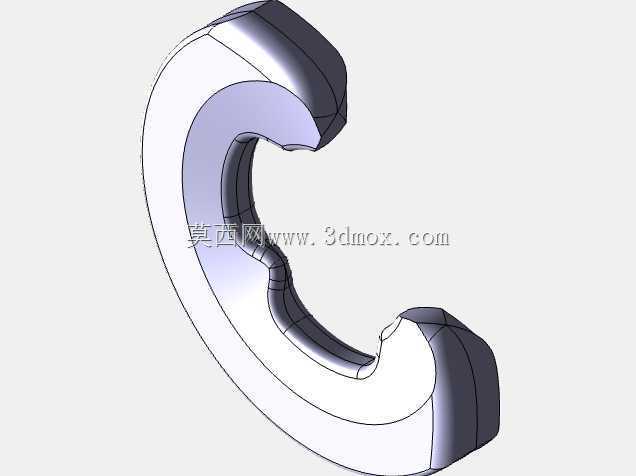

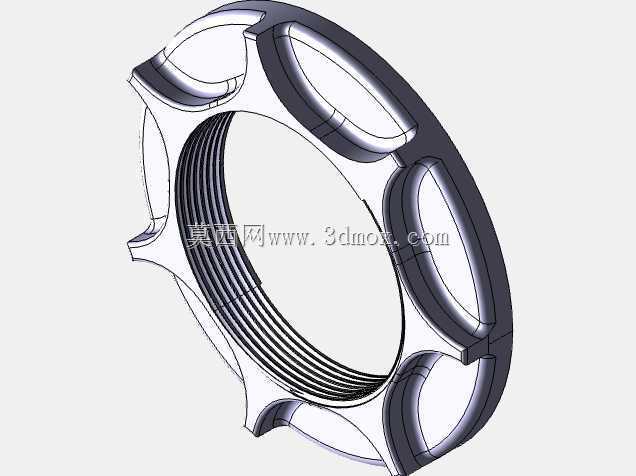

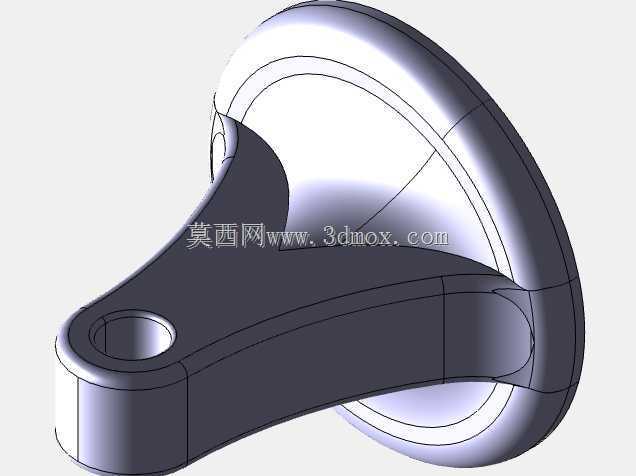

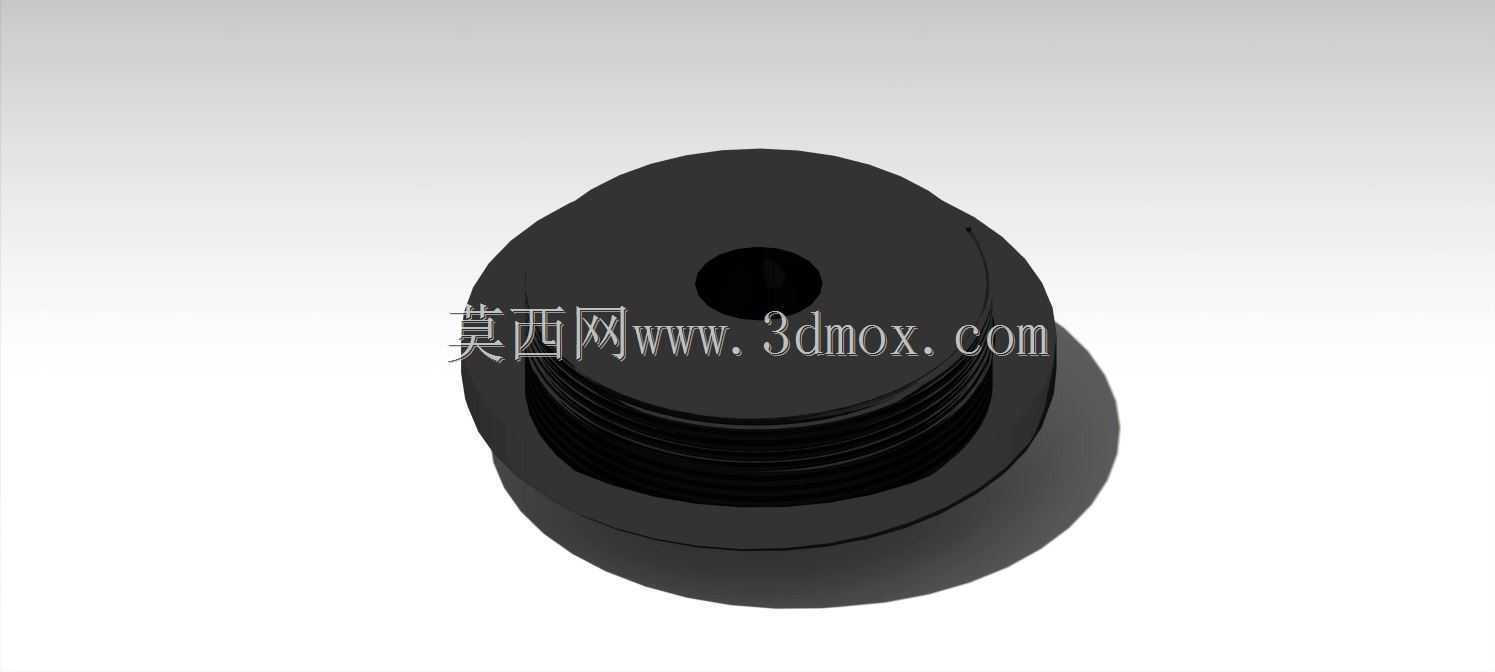

　　阻尼衰减幅度也能控制在工程允许范围内。主螺旋弹簧采用变节距设计，上端几圈簧丝直径略小、节距更密，主要过滤路面细碎震动，下端簧丝节距更宽、刚度更高，应对过弯侧倾、急加速急刹车时的大载荷冲击，弹簧上下端都设置了橡胶缓冲垫，避免金属簧圈与减震器筒身、塔顶安装座直接硬接触产生异响，同时隔绝部分高频震动传递。上端的吊耳安装位采用带橡胶衬套的铰接结构，安装孔位同轴度公差控制在0.1mm以内，既可以通过橡胶衬套的形变补偿悬挂跳动时的小角度位移，也能避免硬连接带来的应力集中，防止长期交变载荷下吊耳出现疲劳断裂；下端的叉型安装座直接固定在转向节或者下摆臂上，安装面的平面度公差要求0.05mm，保证连接刚性，避免大载荷下出现连接位滑移。

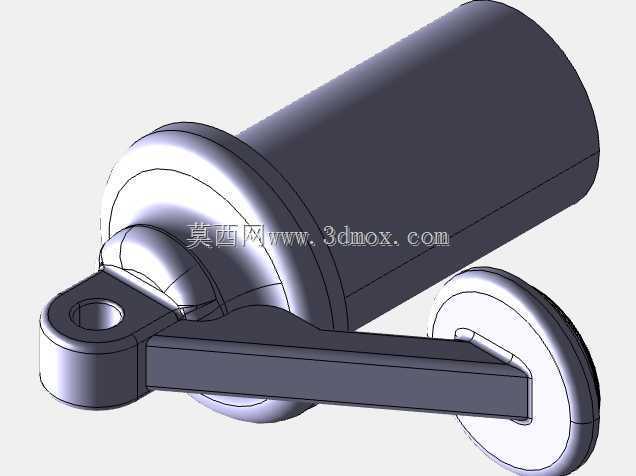

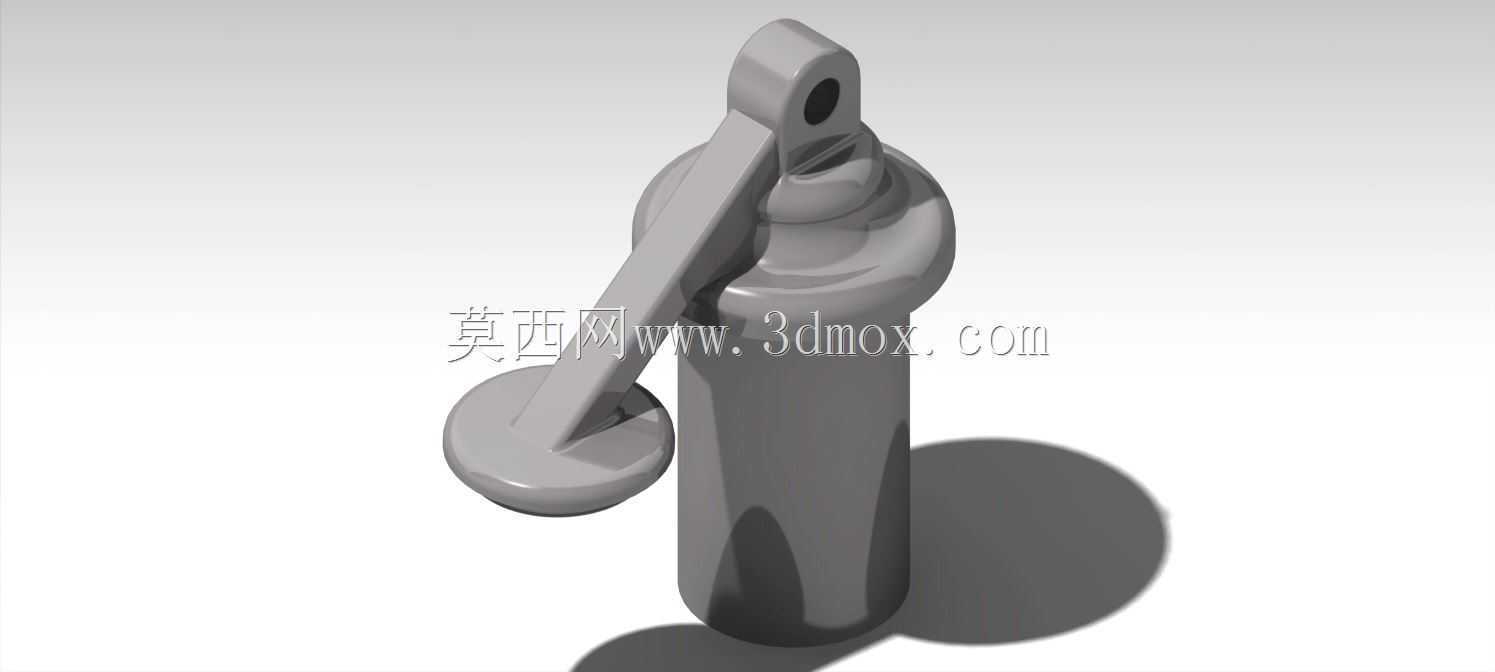

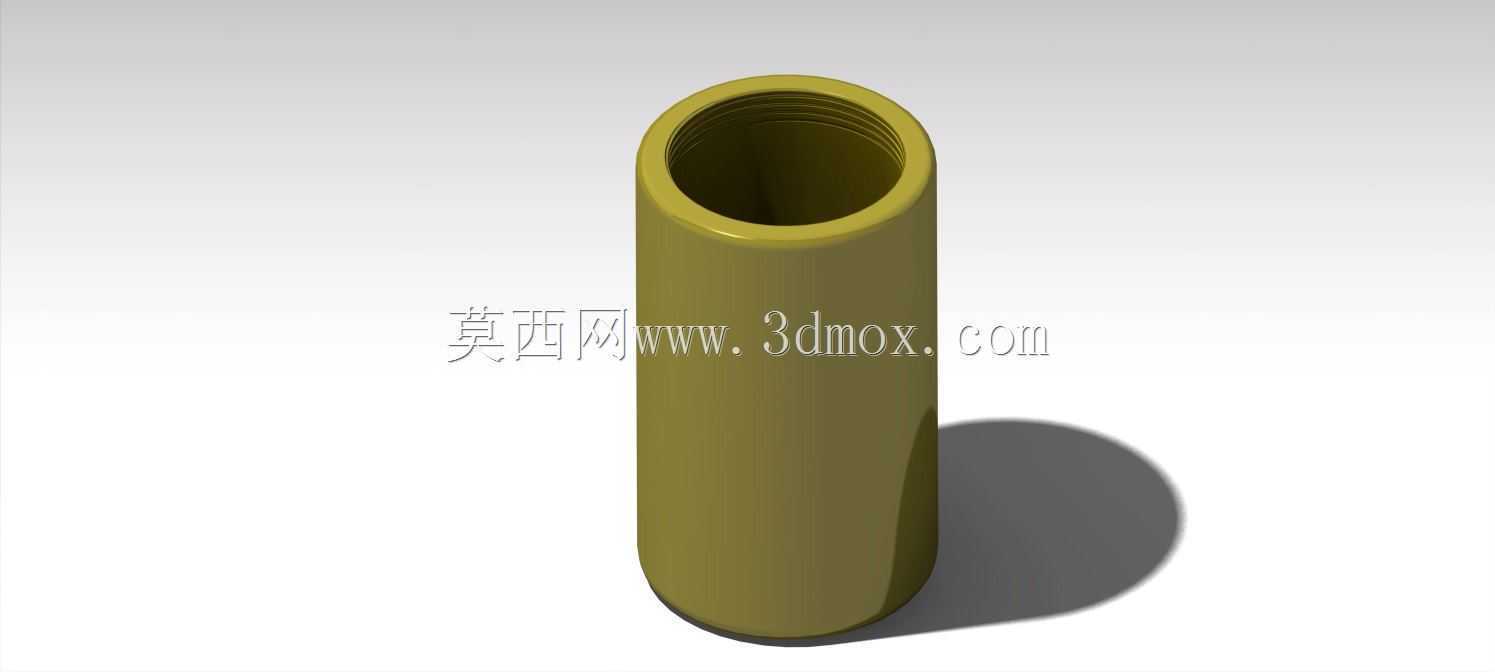

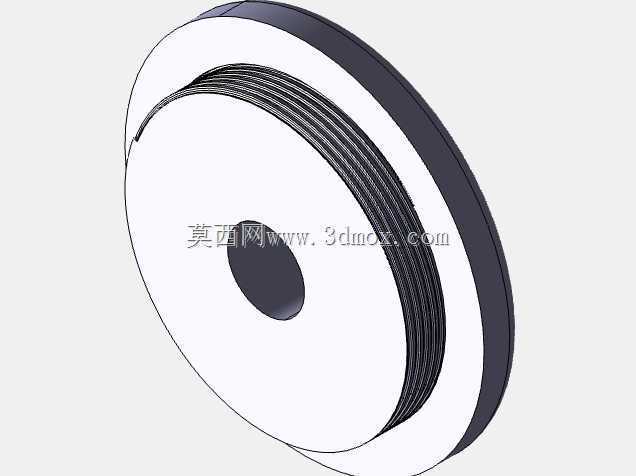

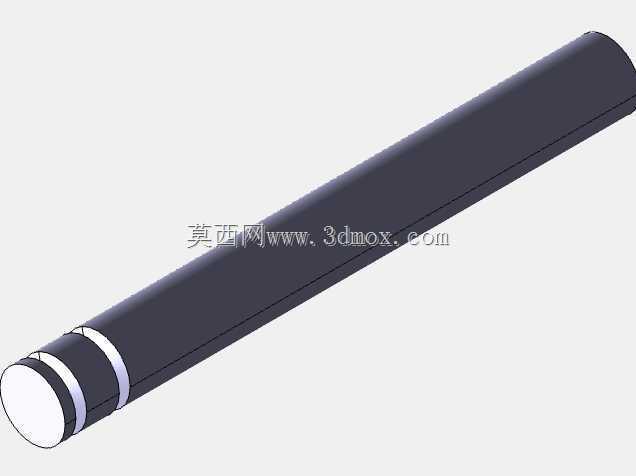

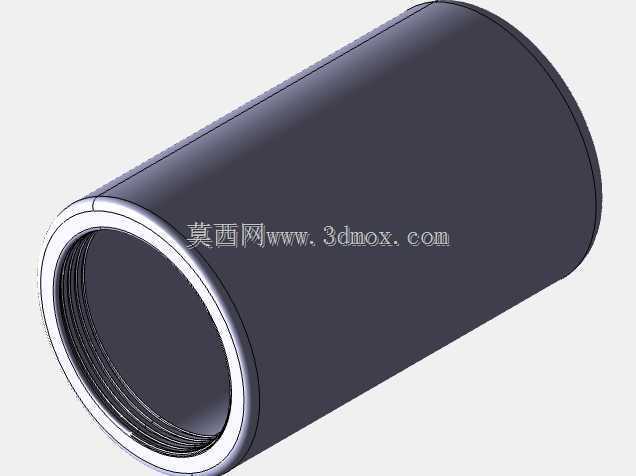

　　外置储液筒通过金属支架与主筒身固定，连接位置避开了减震器最大压缩行程时的运动干涉边界，储液筒与主筒之间的油路通径经过阻尼匹配计算，压缩行程时液压油通过活塞上的常通孔径流入储液腔，拉伸行程时储液腔的油液通过补偿阀回流到主工作腔，阀片的厚度、数量组合经过多轮调校，压缩阻尼力与拉伸阻尼力的比值设置在1:2.3左右，符合家用轿车兼顾舒适与操控的阻尼特性需求。设计过程中需要严格控制各部件的安装边界尺寸：主筒身外径、储液筒外径要匹配轮拱内部的预留空间，减震器最大拉伸长度要对应悬挂最大上跳行程时的限位距离，避免拉伸到极限位置时把阻尼杆拉脱；最大压缩长度要匹配悬挂下跳行程，避免弹簧压并时筒身与上端吊耳出现硬撞击。阻尼杆表面采用镀铬处理，

　　粗糙度控制在Ra0.8以下，配合杆端的多唇口油封，既保证往复运动的顺滑度，也能防止液压油渗漏、外界泥水灰尘进入筒身污染油液。这套结构在建模时需要重点关注各运动部件的干涉检查：弹簧在全行程压缩、拉伸过程中不能与主筒身、储液筒支架出现剐蹭，阻尼杆的伸缩行程要与弹簧的工作行程完全匹配，上下安装点的硬点坐标要符合整车底盘的悬挂几何设定，避免装车后出现车轮定位参数偏差过大的问题。
