大众高尔夫3车载扩展仪表安装固定支架

　　这款车载扩展安装支架，是针对大众高尔夫3原车中控区域的改装需求开发的结构件，核心解决老款车型中控功能不足、额外加装仪表与扩展接口无合适安装位的实际问题。在老款车型改装场景中，很多车主会加装油温表、油压表、电压表这类监控车辆运行状态的附加仪表，同时需要补充USB供电接口来满足车载电子设备的取电需求，但原车中控面板没有预留对应的安装位置，随意固定不仅影响内饰整体性，还可能在行驶过程中因为固定不牢出现晃动、脱落的问题，甚至干扰驾驶操作，带来安全隐患。

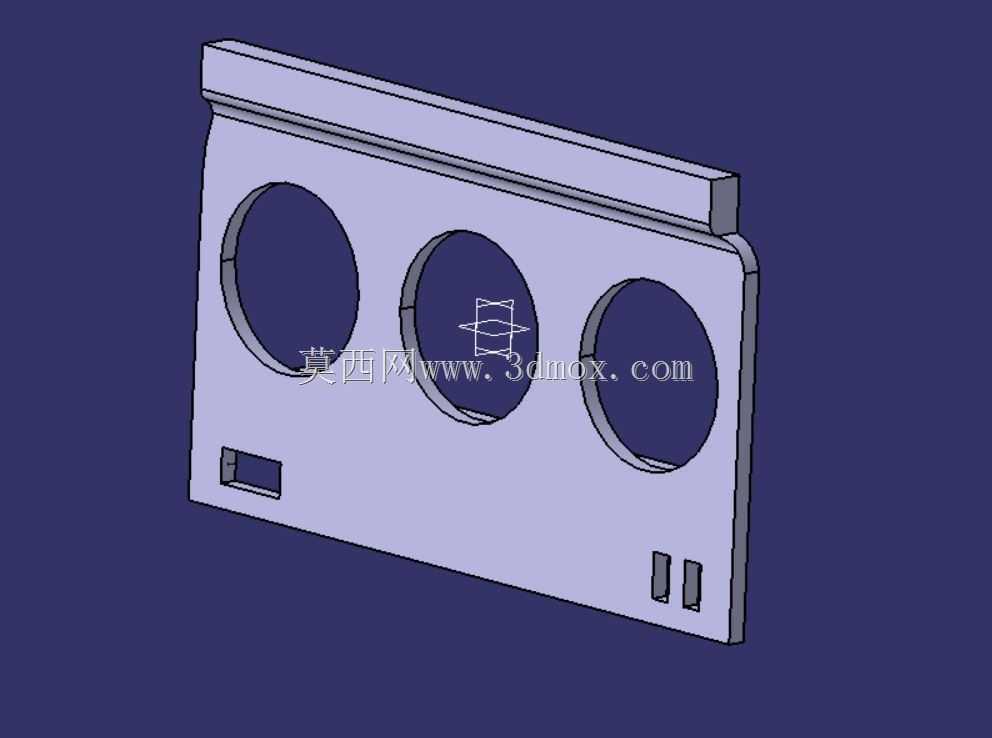

　　从结构设计来看，支架主体采用贴合原车中控内饰轮廓的直板造型，上边缘做了与原车仪表台下方弧度匹配的翻边结构，安装时可以直接卡入原车内饰的预留缝隙，不需要对原车内饰件做大规模的切割、打孔破坏，最大程度保留原车内饰的完整性。支架面板上预留了三个等直径的圆形安装孔，孔位边缘做了环形凸台结构，这个结构一方面可以给圆形仪表提供轴向定位，让仪表装入后不会出现前后窜动的问题，另一方面凸台的厚度刚好匹配常规改装仪表的安装卡簧尺寸，不需要额外制作固定压片，直接用仪表自带的卡簧就能完成锁紧固定，三个孔位的间距经过反复校核，既保证相邻仪表之间不会出现安装干涉，也不会让面板布局显得松散，符合车载内饰的视觉协调性要求。

　　在圆形仪表孔的下方，分别预留了一个矩形小开口和两个并排的窄矩形开口，其中尺寸稍大的矩形开口对应小型伏特计的安装位，两个窄矩形开口则是USB扩展接口的固定位，所有开口的尺寸都按照市面上主流改装件的通用安装尺寸设计，不需要用户对支架做二次修配就能直接适配常用的改装配件。支架的整体壁厚控制在2.5mm，这个厚度既可以保证安装后的结构强度，在车辆行驶产生持续振动的工况下不会出现支架变形、开裂的问题，也不会因为壁厚过大占用过多的中控内部空间，避免和原车后方的线束、空调风道产生干涉。

　　设计过程中首先对高尔夫3原车对应安装位置的内饰曲面做了逆向拟合，保证支架安装后和原车内饰表面完全贴合，不会出现明显的缝隙或者凸起，边缘位置全部做了R1.5的圆角处理，既避免安装时锋利的边缘割伤安装人员的手部，也和原车内饰的圆角风格保持统一，不会有突兀的改装痕迹。安装边界方面，支架的整体宽度控制在原车中控预留空位的尺寸范围内，上下边缘的位置避开了原车空调出风口、中控按键的操作区域，安装后不会影响原车原有功能的正常使用，后方的避让空间预留了足够的线束走线位置，加装的仪表、USB接口的线束可以顺着支架后方的空隙直接连接到车内保险盒取电，不需要对线束做过度的弯折、拉扯，降低线路改装的安全风险。

　　实际装车使用时，这款支架可以直接替换对应位置的原车内饰饰板，或者通过卡扣、双面胶辅以少量自攻螺丝的方式固定在原车饰板上，安装过程不需要专业的大型工具，普通改装爱好者按照操作指引就能完成装配。三个圆形仪表位可以根据用户的实际需求安装不同功能的监控仪表，比如涡轮压力表、机油温度表、机油压力表，配合下方的伏特计可以实时监控车辆的电气系统电压状态，两个USB接口可以给手机、行车记录仪等车载电子设备提供稳定的供电输出，解决老款车型USB接口不足的问题。

　　从结构可靠性角度出发，支架的所有安装孔位边缘都做了局部加厚处理，避免反复拆装仪表的时候出现孔位开裂的问题，面板背面在各个开孔之间的位置设计了隐性的加强筋，在不增加整体壁厚、不影响外观的前提下提升了支架的整体抗扭强度，即使在车辆长期行驶在颠簸路面的工况下，支架也不会产生共振异响，保证安装在上面的仪表读数稳定，不会因为振动出现指针晃动的问题。整个设计完全围绕老款高尔夫3的实际改装场景展开，没有多余的冗余结构，所有的开孔、造型都服务于实际的安装使用需求，兼顾了改装实用性和内饰的视觉整体性。
