越野车辆深花纹防滑轮胎结构设计

　　在非铺装路面作业的工程车辆、越野乘用车辆以及特种作业车辆的行走系统中，轮胎是直接与地面接触传递动力、缓冲路面冲击的核心部件，其花纹结构、胎体刚度直接决定了车辆在泥泞、碎石、松软土路等复杂路况下的通过性能。本次设计的轮胎针对非铺装路面的使用需求，采用大深度块状越野花纹布局，胎面花纹块采用交错排布的楔形结构，单块花纹的拔模角度控制在8-12度区间，既保证橡胶硫化成型时的脱模顺畅性，也能在轮胎碾压松软路面时让花纹块嵌入土层，提供足够的纵向抓地力与横向抗侧滑能力。从结构设计逻辑来看，胎面的主排水沟采用宽幅直槽搭配横向斜向切槽的组合形式，直槽宽度占胎面总宽度的12%，深度达到花纹块总高度的70%，能够在车辆驶过积水、

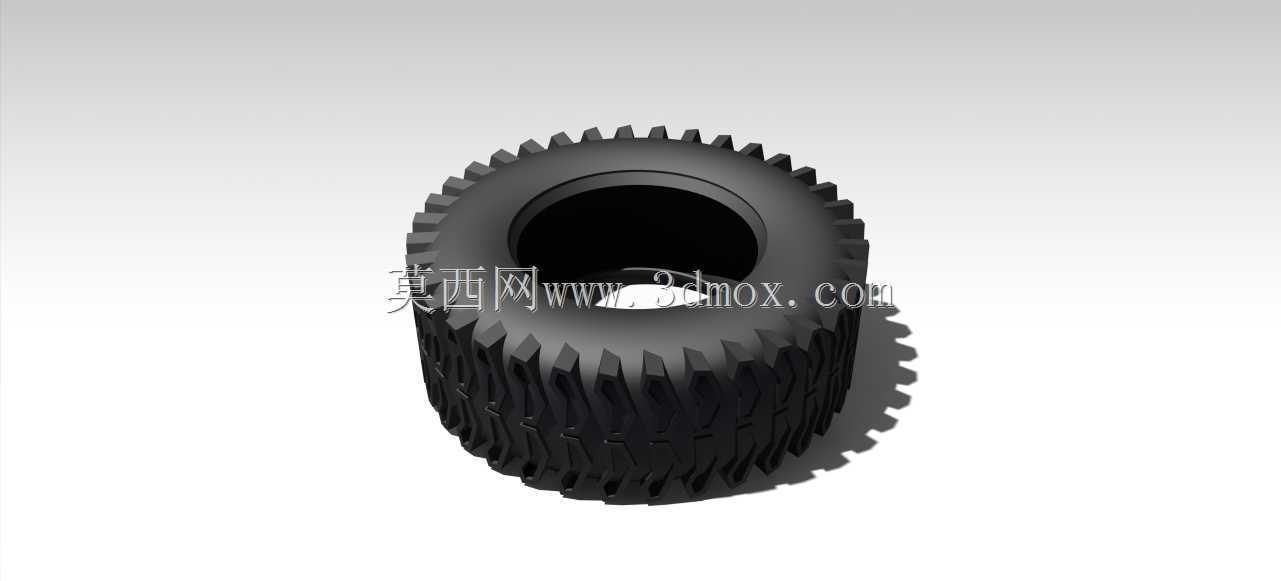

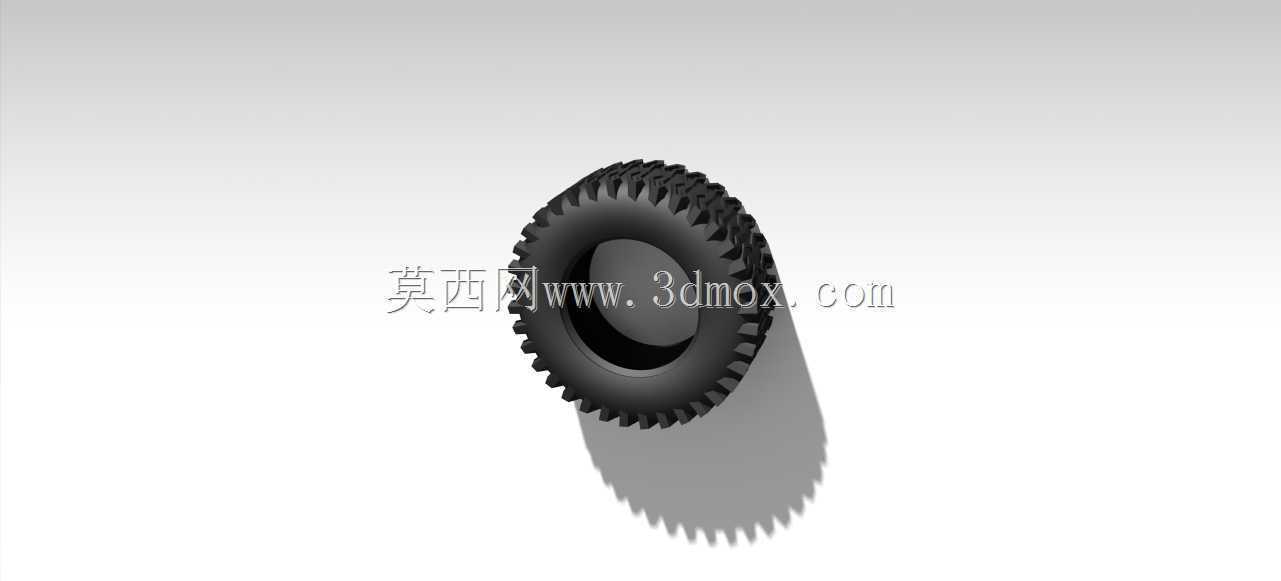

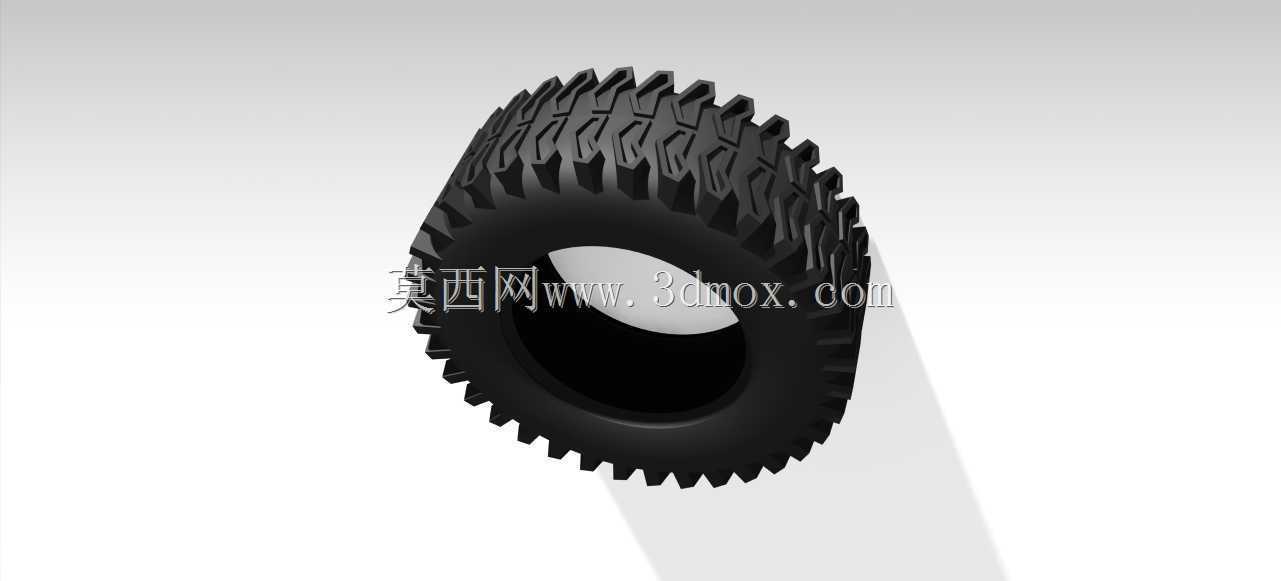

　　泥泞路段时快速排出胎面与地面之间的介质，避免水滑或者泥塞导致的抓地力丧失；横向切槽则延伸至胎肩位置，在轮胎发生侧倾时依旧能保证胎肩部位的接地面积，提升弯道行驶时的侧向稳定性。胎体轮廓采用宽断面扁平化设计，胎侧的曲率半径比常规公路轮胎大15%，能够在低胎压工况下增大接地面积，降低轮胎对松软地面的压强，减少陷车风险；胎圈部位采用加厚的钢丝圈结构，与轮辋配合的过盈量控制在标准范围内，既保证高速行驶时轮胎不会与轮辋发生相对滑移，也能在轮胎受到路面尖锐物冲击时避免胎圈脱层。在建模过程中，首先通过旋转特征构建轮胎的基础胎体曲面，确定胎面的外轮廓直径、胎侧厚度以及胎圈的安装直径，匹配常规16英寸越野轮辋的安装边界，

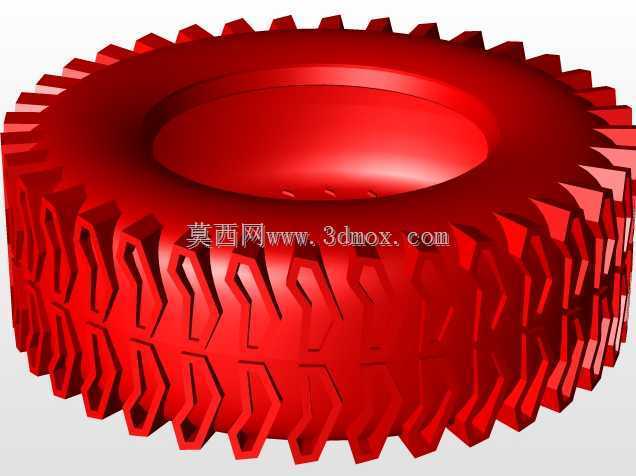

　　胎圈的安装面粗糙度要求控制在Ra6.3以内，保证与轮辋的密封性能。之后通过阵列特征构建周向均匀分布的花纹块，每个花纹块的表面做了微小的弧度处理，避免花纹块边缘应力集中导致的早期磨损；花纹块与胎面的连接位置采用R3-R5的圆角过渡，分散车辆急加速、急制动时的应力，减少花纹块根部撕裂的故障概率。针对实际使用场景的需求，胎肩部位的花纹块做了加宽处理，比胎面中部的花纹块宽出8mm，当车辆在陡坡、侧倾路面行驶时，胎肩花纹块能够率先接触地面，提供额外的抓附力，同时加厚的胎肩橡胶层也能抵御碎石路面对胎侧的剐蹭，降低轮胎被尖锐石块割伤的概率。在安装边界的设计上，轮胎的总宽度、充气后的外直径都严格对应所选轮辋的适配参数，轮胎与车辆悬架、

　　翼子板之间的跳动间隙预留足够空间，避免车辆满载、悬架极限压缩时轮胎与车身部件发生干涉；轮胎的额定载荷、充气压力参数匹配对应吨位的越野车辆使用需求，胎体的帘线层排布角度经过优化，能够在承受额定载荷时保持胎面的平整接地，避免偏磨现象发生。不同于公路轮胎侧重低滚阻、低噪音的设计取向，这款轮胎的设计优先级完全偏向非铺装路面的通过性与耐用性，花纹块的刚度经过反复调整，既不会因为刚度过大导致颠簸路面的舒适性下降，也不会因为刚度过小在大扭矩输出时发生花纹块过度形变导致的动力损失。在细节处理上，每个花纹块的表面都设计了细小的钢片切槽，这些切槽在轮胎接触硬质铺装路面时能够增加接地边缘的数量，提升公路行驶时的制动性能，同时不会影响越野工况下的花纹块强度；胎侧部位设计了环形的加强筋，能够在轮胎低胎压行驶时支撑胎侧，避免胎侧过度弯折导致的帘线断裂。
