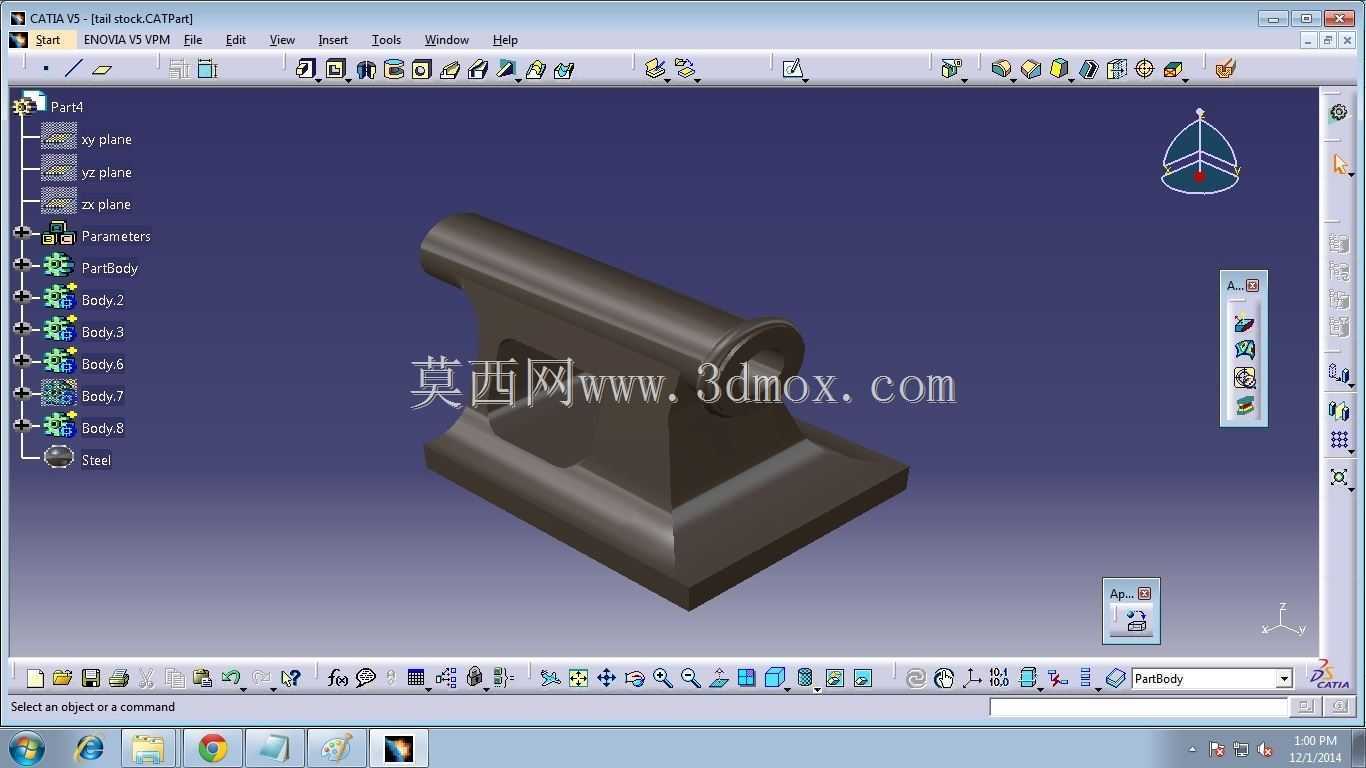

交流稳压器尾座支撑结构三维设计

　　在交流稳压供电设备的结构体系里，尾座这类支撑构件往往是容易被忽略但直接影响整机运行稳定性的核心零件，它承担着内部调压绕组、传动转轴的末端支撑载荷，同时要兼顾设备安装时的基准定位作用，在工业级交流稳压器的批量生产、现场运维场景中，该零件的结构合理性直接决定了整机长时间运行下的同轴度保持能力，以及振动工况下的结构疲劳寿命。

　　从实际应用场景来看，这类尾座结构多用于中小功率干式交流稳压器的端部装配，安装位置处于稳压器壳体内部的末端侧，一侧通过带同轴孔的轴套结构承托调压转轴的尾端，抵消转轴转动过程中产生的径向跳动与轴向窜动，另一侧通过底部的矩形安装基面与设备内部的安装横梁贴合，依靠基面上预留的螺栓过孔完成锁紧固定，避免设备运输、运行过程中出现支撑移位。很多现场运维的故障案例里，尾座结构的轴孔磨损、安装基面变形是导致稳压器调压卡涩、输出电压波动超差的常见诱因，因此在结构设计阶段就需要充分考量受力分布与加工工艺的匹配性。

　　设计这类支撑尾座时，首先要明确核心的安装边界约束：底部安装基面的平面度公差需要控制在0.1mm以内，保证与安装横梁贴合时无虚接，轴套部分的内孔同轴度要与前端轴承座的安装孔保持统一基准，同轴度公差不超过0.05mm，避免转轴装配后出现别劲问题。整体结构采用一体化铸造成型的思路，主体分为底部安装座、中间支撑肋、顶部轴套三个功能区域，底部安装座做了加宽的矩形延展，增大与安装梁的接触面积，降低单位面积的压应力，中间部分设置了斜向加强肋，连接底部基座与顶部轴套，在不额外增加整体壁厚的前提下提升结构的抗弯曲、抗扭转刚度，避免长期受径向载荷后出现轴套下沉的问题。顶部轴套的长度根据转轴的径向载荷大小设计，足够的配合长度可以分散轴孔配合面的压强，减少长期转动带来的磨损，轴套端部预留了挡圈槽位，可以加装轴用挡圈限制转轴的轴向窜动，不需要额外设计轴向定位结构，简化整体装配流程。

　　从外形尺寸的匹配逻辑来看，整体高度需要适配稳压器内部的安装空间，不能与内部的绕组、接线端子等部件产生干涉，宽度方向要避开侧边的走线槽位置，底部安装孔的孔距严格匹配现有稳压器安装横梁的预留孔位，保证该零件可以直接替换原有老旧机型的同位置构件，不需要对现有设备的安装结构做二次修改，降低备件替换的成本。结构的所有外角都做了R2-R3的铸造圆角，避免应力集中导致的铸造缺陷，同时也能减少装配过程中尖锐边角带来的操作风险，轴孔内表面预留了0.2mm的加工余量，铸造完成后通过镗削加工达到设计的尺寸精度与表面粗糙度要求，保证与转轴衬套的配合精度。

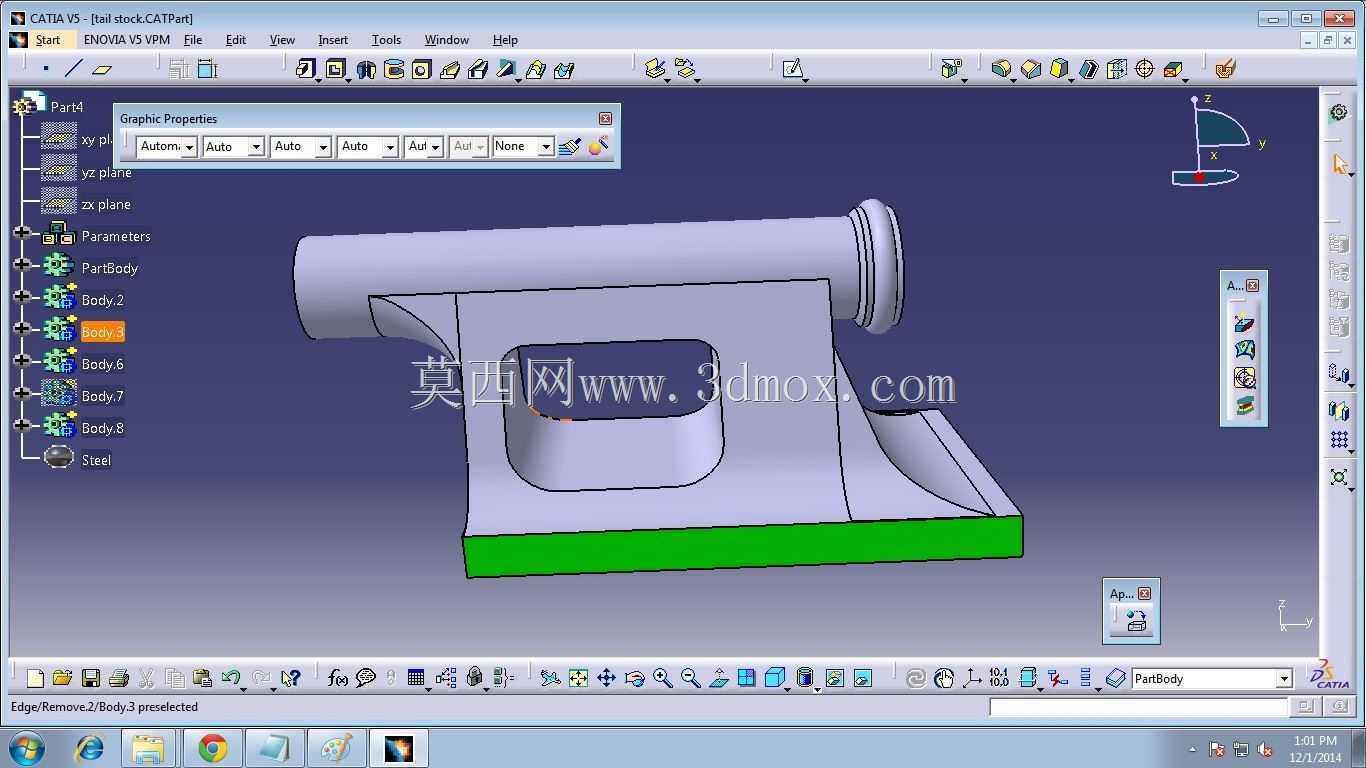

　　在实际建模过程中，需要重点关注加强肋与基座、轴套衔接位置的过渡处理，这些位置是应力集中的高发区域，过渡圆角的大小要结合铸造工艺的拔模要求设置，既要保证应力能够顺畅传递，也要避免铸造时出现缩孔、砂眼等缺陷。安装基面的螺栓过孔直径比配套的安装螺栓大1mm，预留一定的安装调整余量，抵消装配时的累计误差，轴套部分的外圆做了轻微的锥度过渡，减少铸造时的拔模难度，同时也能提升结构的整体观感。很多设计人员在做这类支撑构件时，容易盲目增加壁厚来提升强度，反而导致零件整体重量上升，安装后增加设备整体的负重，同时铸造时更容易出现内部缺陷，合理的肋板布局才是在控制重量的前提下提升结构强度的最优方案，这款尾座的结构设计就遵循了这个思路，在保证整体刚度满足10年以上使用寿命要求的前提下，尽可能去除非受力区域的多余材料，降低零件的制造成本与整机重量。

　　对于结构设计从业者来说，这类看似简单的支撑类零件，恰恰最能体现设计的落地性，所有的结构细节都要匹配实际的加工能力、装配流程、运维需求，不能只追求三维模型里的外观规整，要结合实际应用中的受力情况、失效形式做针对性的结构优化，比如在轴套下方增加的支撑肋，就是基于大量现场失效案例中轴套下方断裂的问题做的针对性改进，底部安装座的加宽设计，也是为了解决原有结构安装时压强大、长期运行后基座变形的问题，每一处结构特征都有对应的实际应用需求作为支撑，没有多余的装饰性结构，完全服务于零件的支撑、定位功能。
