交流稳压器多轴支撑固定结构件

　　在交流稳压类电力配套设备的内部装配体系中，这类多轴支撑结构件承担着多组传动、导向轴系的定位与承载作用，是保障设备内部轴系运行同轴度、降低长期运行振动偏移的核心结构零件。从实际应用场景来看，这类支架多用于中小功率交流稳压器的调压传动机构中，稳压器在进行电压动态调整时，碳刷组件的滑移、调压转轴的转动都需要稳定的支撑基准，若支撑结构出现形位公差超差，很容易导致碳刷接触不良、调压卡滞，直接影响稳压输出精度，甚至引发局部打火、绕组磨损等故障。

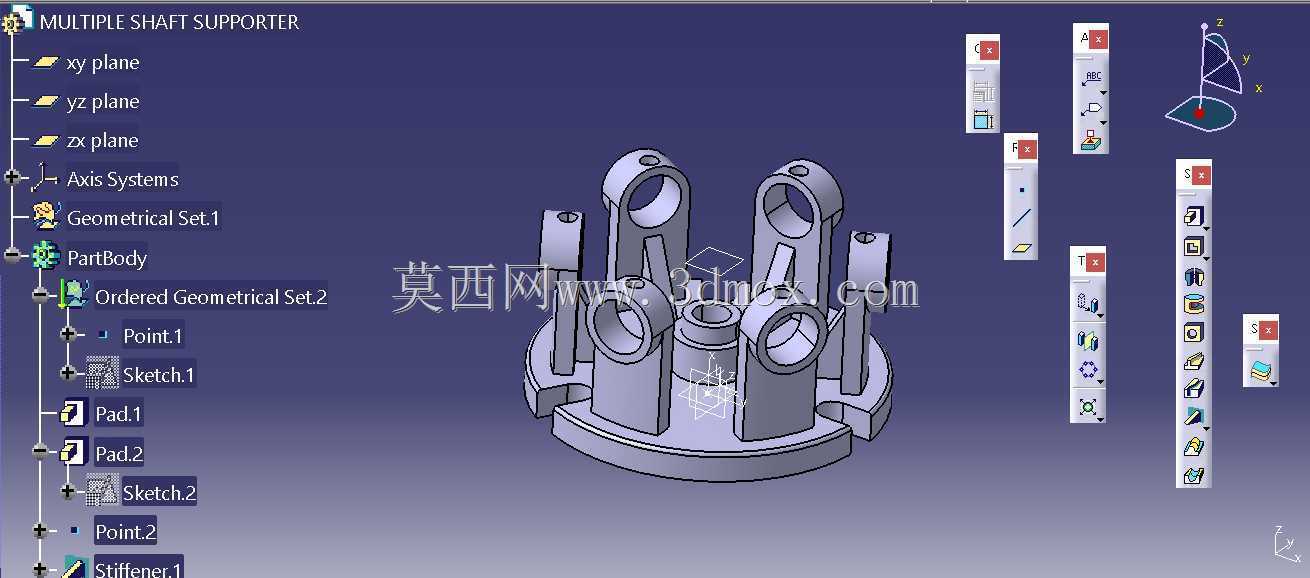

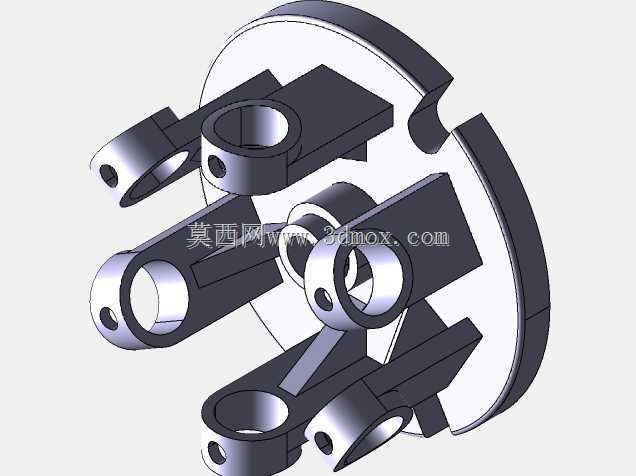

　　从功能特性上看，该支架采用一体式圆盘基座搭配多组立式支撑臂的结构布局，圆盘基座作为整个零件的安装基准面，底部预留的环形贴合面能够与设备内部的安装基板完全贴合，保证支撑面的平面度要求，避免安装后出现整体倾斜。每一组立式支撑臂上都加工有同轴度要求极高的轴孔，不同支撑臂的轴孔对应不同功能的轴类零件：部分孔位用于安装调压传动的转轴，部分孔位用于安装导向滑杆，还有部分带开口槽的支撑臂用于安装位置检测元件的固定轴，多组轴孔的位置度公差直接决定了整套传动机构的运行顺畅度。支撑臂与圆盘基座的连接处做了加厚的过渡圆角设计，能够有效分散轴系运行时产生的径向载荷，避免应力集中导致的支撑臂断裂，尤其是在设备运输或者遭遇外部冲击时，这种过渡结构能够大幅提升零件的抗冲击性能。

　　设计这类支撑结构时，首先要匹配整套调压机构的轴系布局，先确定所有待支撑轴的空间位置、轴径尺寸以及运行时的载荷方向，再反向推导支撑臂的分布位置与高度。在建模过程中，需要优先保证各轴孔的同轴度、平行度公差要求，不同轴孔之间的中心距误差需要控制在装配允许的范围内，避免后续装配出现轴件无法穿入或者转动卡涩的问题。基座上的安装孔位需要和设备内部的安装基板定位孔完全对应，安装孔的沉头深度要匹配所用紧固件的头部高度，保证紧固件安装后不会突出基座底面，影响安装贴合度。考虑到稳压器长期运行时会产生一定的温升，材料选型上一般选用具备一定强度且形变率低的金属材质，建模时也需要预留足够的壁厚，避免温度循环变化导致零件出现蠕变变形，影响轴系定位精度。

　　从安装边界来看，圆盘基座的外径尺寸需要适配设备内部的安装腔空间，不能与周边的绕组、接线端子等其他零部件产生干涉，支撑臂的高度需要匹配轴系的安装高度，保证轴件安装后，端部的传动齿轮、联动件能够和其他传动部件准确啮合，不会出现啮合过紧或者间隙过大的问题。各支撑臂之间的空隙需要预留足够的操作空间，方便后续装配时紧固件的拧紧以及后期维护时的零部件拆装，轴孔的内径尺寸需要匹配对应轴件的配合公差，转动配合的轴孔需要预留合适的间隙，固定配合的轴孔则要保证过盈量在合理范围内，既不会出现装配困难，也不会出现运行时轴件松动的问题。在实际建模过程中，还需要对零件的棱边做倒角处理，避免锐边划伤装配人员或者损坏导线绝缘层，所有加工面的粗糙度要求也需要结合配合需求做对应设置，保证零件加工后能够满足装配使用要求。
