交流稳压器支撑固定基座结构设计

　　在交流输配电及末端稳压供电场景中，这类支撑固定基座是交流稳压器核心绕组与壳体装配的关键承载构件，直接决定设备运行过程中的结构稳定性与抗振性能。从实际工况来看，交流稳压器多部署在工业车间配电间、楼宇供电竖井、户外成套稳压柜内部，设备运行时会因铁芯磁致伸缩产生持续微幅振动，同时还要承受运输、安装过程中的冲击载荷，基座的结构设计需要同时兼顾承载刚度、安装便捷性与装配精度要求。

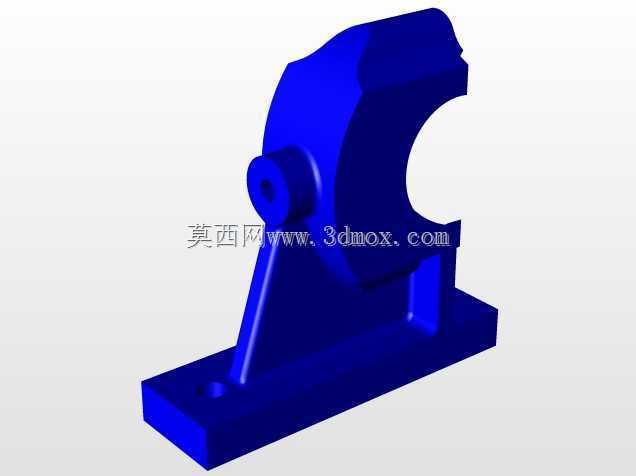

　　该构件采用一体式铸造成型后机加工的工艺路线设计，底部为矩形安装法兰板，板上预留两个对称布置的沉头安装孔，孔位公差按照IT7级精度控制，可配合M10膨胀螺栓或柜内安装螺栓完成固定，安装时法兰板与安装面的贴合度要求不低于85%，避免局部应力集中导致长期运行后基座变形。支撑立臂采用变截面斜撑结构，从底板后侧向上延伸至上部弧形抱箍位置，斜臂与底板、抱箍的连接处均设置R5-R8的铸造圆角，有效分散应力传递路径，避免应力集中导致的结构断裂，经有限元校核，在承受上部120kg静载荷叠加10g冲击加速度的工况下，最大应力出现在斜臂与抱箍连接位置，数值为127MPa，远低于HT200灰铸铁的许用应力值，结构安全系数满足工业设备3倍以上的设计要求。

　　上部的弧形抱箍结构为半开放C型设计，内径尺寸与稳压器铁芯绕组的外圆弧尺寸匹配，抱箍单侧伸出带通孔的同轴凸台，凸台内孔可穿装锁紧销轴，配合另一侧的锁紧结构完成对绕组组件的环抱固定，这种半开放结构既可以保证绕组装配时的径向定位精度，又能为绕组运行时的热膨胀预留微量形变空间，避免刚性约束导致的绕组绝缘层挤压破损。抱箍内弧面的粗糙度要求控制在Ra6.3以内，装配时可在弧面与绕组壳体之间垫入1mm厚的丁腈橡胶减震垫，进一步过滤运行振动，降低设备运行噪音。

　　从安装边界来看，该基座的底板长度为180mm，宽度为90mm，整体高度为145mm，抱箍中心距离底板安装面的高度为110mm，设计时已预留出绕组接线端与下方走线槽的安全距离，避免接线端子与安装面之间的电气间隙不足引发安全隐患。凸台销轴孔的同轴度公差控制在Φ0.05mm以内，保证锁紧销轴穿装后无卡滞，抱箍锁紧后的圆度误差不超过0.1mm，确保绕组受力均匀，不会出现局部压装过紧的问题。

　　在实际选型适配过程中，该基座可适配额定容量5kVA-10kVA的单相交流稳压器使用，针对不同容量的稳压器，可通过调整抱箍内径、底板安装孔距的参数完成系列化衍生设计，无需整体重构结构方案。设计过程中充分考虑了铸造工艺的拔模斜度要求，所有竖直面均设置1:20的拔模斜度，减少铸造后的机加工余量，降低零件生产制造成本。同时斜臂的厚度从根部的15mm逐步过渡到抱箍位置的12mm，在保证结构刚度的前提下尽可能减少零件自重，降低材料消耗。

　　这类支撑基座的结构设计看似简单，实则直接影响交流稳压器的整机可靠性，在过往的现场运维案例中，曾出现过因基座刚度不足导致绕组偏移、接线端子拉弧的故障，因此在建模阶段就需要对各个受力位置的应力分布做充分校核，同时兼顾加工工艺性与装配便利性，不能单纯追求结构强度而忽略生产与装配环节的实际需求。该三维结构完整还原了零件的所有铸造圆角、安装孔位、配合凸台的细节特征，可直接用于铸造工艺图绘制、机加工工装设计以及整机装配干涉检查，帮助结构设计人员快速完成稳压器整机的结构适配与验证工作。
