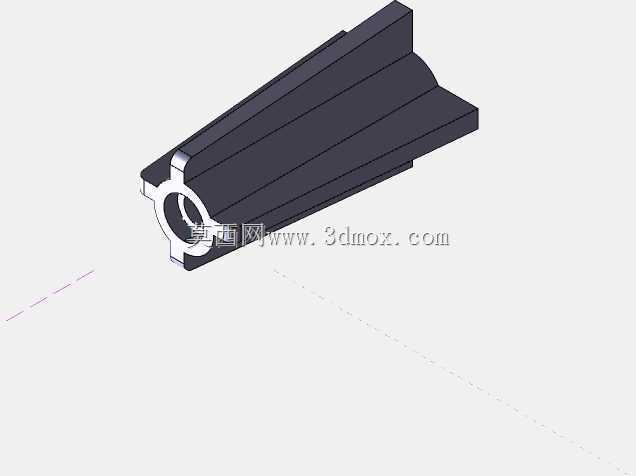

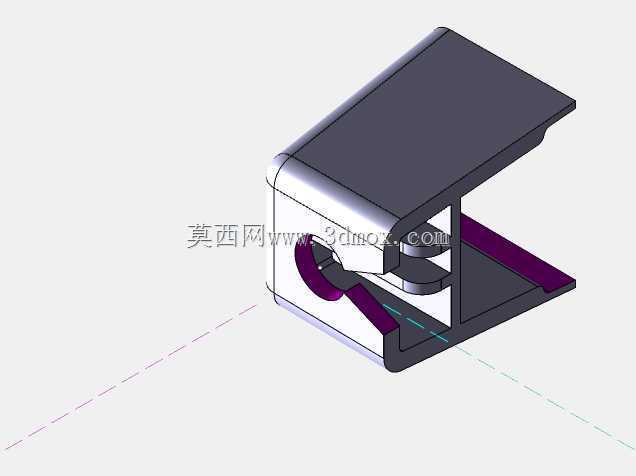

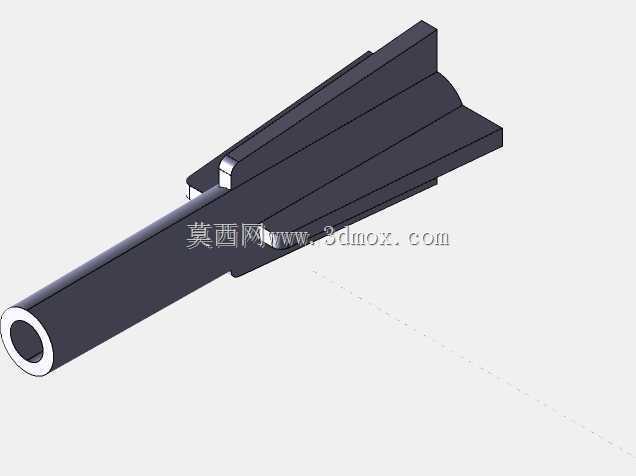

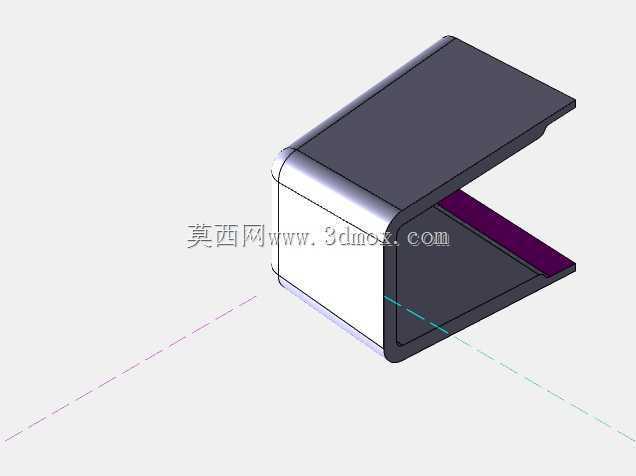

在交流稳压器的整机装配环节,B面定位构件是保障内部铁芯、绕组模组与壳体装配同轴度的核心小件,很多一线装配钳工都有过因定位件公差偏移,导致绕组模组安装卡滞、后续接线端对位偏差的返工经历,这类看似结构简单的钣金件,实际加工精度直接影响整机组装效率与长期运行稳定性。该定位件采用双平行翼板加底部承托的一体化结构,区别于常规L型定位片的单侧限位设计,双平行翼板形成的导向槽可直接卡入稳压器壳体B面的预设安装筋位,装配时无需额外调整侧向间隙,翼板与承托面的垂直公差控制在0.1mm以内,能避免绕组模组推入时出现翘边、卡滞问题。从设计逻辑来看,该构件没有采用多余的加强筋结构,而是通过翼板的弯折高度与板材厚度匹配来实现结构强度,选用1.
5mm厚冷轧钢板弯折成型,翼板长度根据稳压器B面安装位的深度设定,刚好覆盖安装筋位的80%接触面积,既保证定位时的接触刚度,又不会因接触面积过大导致装配时出现过定位干涉。底部承托边向外延伸3mm的折边,一方面能在绕组模组推入时起到底部导向作用,避免模组底部棱边刮擦壳体涂层,另一方面折边与壳体B面的安装平面完全贴合,通过两个预设的M4螺丝孔位实现与壳体的刚性连接,安装后定位件的侧向晃动量控制在0.05mm以内,完全满足绕组模组的重复定位精度要求。实际应用场景中,这类定位件主要适配中小功率交流稳压器的内部装配,在稳压器批量生产的流水线工位上,工人无需借助辅助量具,只需将定位件卡入壳体B面的预设卡槽,拧入两颗固定螺丝即可完成安装,
相比传统的焊接式定位片,该可拆卸结构在后期设备维护时,可单独更换磨损的定位件,无需对壳体进行破坏性拆解。从安装边界来看,该定位件的整体外轮廓宽度比壳体B面的安装槽窄0.2mm,装配时预留的间隙刚好抵消板材弯折产生的微小形变,翼板顶端做了15度的倒角导向处理,绕组模组沿翼板推入时,倒角可自动修正模组的微小偏移量,让模组顺利滑入预设安装位。很多结构设计新人在做这类定位件时,容易过度追求结构强度而加厚板材、增加多余弯折,反而导致装配干涉,或是为了省料缩小翼板接触面积,导致定位刚度不足,该构件的设计刚好平衡了加工成本、装配效率与定位精度三者的关系,翼板的内侧面做了轻微的去毛刺处理,避免长期运行中因振动磨损绕组模组的外层绝缘层,
承托面的平面度控制在0.08mm以内,保证绕组模组安装后底部受力均匀,不会出现局部悬空导致的运行振动异响。在稳压器的长期运行过程中,内部绕组会产生持续的微幅振动,该定位件的双平行翼板结构可从两个侧向限制绕组模组的位移,底部承托边承担模组的部分竖向载荷,配合端部的固定压片,可将绕组模组的整体位移量控制在安全范围内,避免因长期振动导致接线端松动、绕组绝缘层磨损等故障。从加工工艺角度,该构件采用单工序冲压弯折即可成型,无需额外焊接或机加工工序,板材下料时预留0.1mm的弯折余量,弯折后翼板的平行度公差可稳定控制在设计要求范围内,适合批量生产,单件加工成本远低于机加工定位件。在做三维建模时,需要重点关注弯折处的内R角尺寸,内R角设定为0.8mm,与板材厚度匹配,避免弯折时出现板材开裂或回弹超差的问题,两个安装孔的中心距公差设定为±0.05mm,保证与壳体预装孔位的同轴度,装配时无需扩孔即可顺利穿入固定螺丝。
