交流稳压器配套异形杯盖结构件

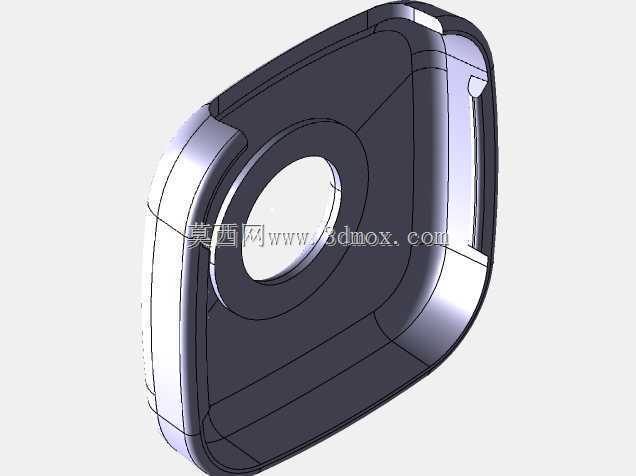

　　在交流稳压器的整机结构设计中，这类异形杯盖属于前端操作区域的核心防护结构件，主要承担操作端的防护、人机交互界面承载以及内部调节机构的防尘密封作用，常见于壁挂式或桌面型小功率交流稳压器的正面调节旋钮安装位，日常使用中用户旋转调压旋钮时，该部件作为固定基座承托旋钮的转动行程，同时隔绝外部灰尘、飞溅液体进入稳压器内部的调压电位器与接线区域，避免因积尘或受潮导致的调压接触不良、绝缘性能下降等常见故障。从结构设计逻辑来看，该部件采用非对称圆角方形轮廓，是为了匹配稳压器正面壳体的曲面弧度，边缘做了大R角过渡处理，一方面是避免注塑生产时出现应力集中导致的翘曲变形，另一方面也能在用户安装、维护设备时减少锐角刮伤的风险，

　　中间的圆形通孔为旋钮轴的穿出位，孔位周边做了加厚凸台设计，凸台高度比周边平面高出1.2mm，既可以给旋钮的转动预留足够的间隙，也能在旋钮受到侧向压力时分散受力，避免孔位周边出现开裂。设计时需要重点匹配安装边界尺寸，该部件的整体安装位贴合稳压器前壳的内凹型腔，背部设置了三个均匀分布的卡扣位，对应前壳内壁的卡槽，安装时无需额外螺丝固定，直接按压即可卡入到位，卡扣的扣合量设计为0.8mm，既保证日常使用中不会因设备振动松脱，也能在后期维护拆卸时用平口螺丝刀轻轻撬动即可拆下，不会损坏卡扣结构。部件的壁厚设计遵循均匀壁厚原则，主体壁厚控制在2.0mm，边缘卡扣位置局部加厚到2.5mm，加厚区域做了缓坡过渡，

　　避免注塑时出现缩痕影响外观与装配精度，外表面做了细晒纹处理，既可以掩盖注塑生产时可能出现的轻微流痕、结合线，也能提升用户触摸时的质感，避免光面材质容易留指纹的问题。从实际应用场景出发，这类杯盖结构件除了基础的防护作用，还承担了部分人机交互的功能，外表面的平面区域可以丝印调压档位的刻度标识，用户旋转旋钮时可以对照刻度直观判断输出电压的调节区间，设计时刻度区域的平面度公差控制在0.1mm以内，保证丝印标识的清晰度与位置准确度。在建模过程中需要重点关注曲面的连续性，部件侧面的弧面与前壳的配合间隙控制在0.3mm，间隙均匀度公差不超过0.1mm，避免出现装配后缝隙不均影响整机外观的问题，中间通孔的同轴度公差控制在0.05mm以内，

　　保证旋钮安装后转动顺畅，不会出现卡滞、偏心的情况。另外，该部件的边角位置都做了C0.5的倒角处理，背部的加强筋高度不超过壁厚的1.5倍，筋位厚度控制在1.2mm，避免注塑时筋位背面出现缩印，同时加强筋的排布沿着部件的受力方向设置，在卡扣连接位与中间凸台之间设置了连接筋，提升部件整体的结构强度，保证在用户按压旋钮、旋转操作时不会出现部件变形的情况。考虑到交流稳压器的工作环境可能存在一定的温升，该部件选用ABS+PC合金材质，具备较好的耐热性与抗冲击性能，能够在-20℃到60℃的环境温度下长期工作，不会出现材质脆化、变形的问题，材质的收缩率控制在0.5%左右，建模时已经提前预留了收缩余量，保证开模生产后的成品尺寸能够完全匹配装配要求。
